在高速數據傳輸?shù)念I(lǐng)域中，LVDS（低壓差分信號）技術憑借其低功耗、低噪聲和高數據速率等優勢，成為了眾多應用的首選。今天，我們就來深入了解一款由德州儀器（TI）推出的四通道1.5Gbps LVDS緩沖器/中繼器——DS90LV004。

文件下載：DS90LV004TVS.pdf

一、DS90LV004概述

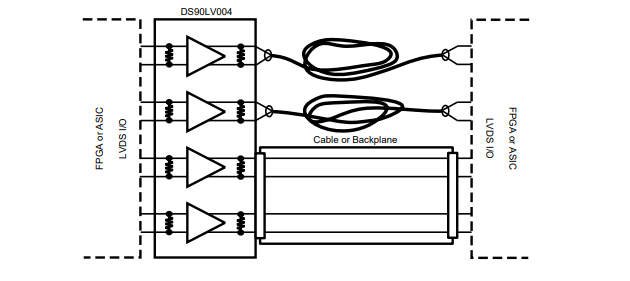

DS90LV004是一款功能強大的四通道1.5Gbps LVDS緩沖器/中繼器。它具有高速數據路徑和直通式引腳布局，能夠有效減少內部設備抖動，簡化電路板布局。同時，其可配置的預加重功能可以克服有損背板和電纜帶來的ISI（碼間干擾）抖動影響，確保信號的穩定傳輸。

二、DS90LV004的特性亮點

1. 高速數據傳輸

每個通道的數據速率高達1.5Gbps，能夠滿足大多數高速數據傳輸應用的需求。

2. 可配置預加重

可配置的預加重功能可以驅動有損背板和電纜，有效減少信號在傳輸過程中的失真。這對于長距離或有損傳輸介質來說尤為重要，能夠顯著提高信號的質量和可靠性。

3. 低輸出偏斜和抖動

低輸出偏斜和抖動保證了信號的準確性和穩定性，減少了數據傳輸中的錯誤率。

4. 多種輸入兼容性

支持LVDS、CML（電流模式邏輯）和LVPECL（低壓正發射極耦合邏輯）等多種輸入類型，具有很強的通用性。

5. 片上終端電阻

片上集成了100Ω的輸入和輸出終端電阻，不僅提高了信號的完整性，還減少了外部元件的使用，節省了電路板空間。

6. ESD保護

LVDS輸出具有12kV的ESD（靜電放電）保護，增強了設備的可靠性和穩定性，降低了因靜電放電而損壞設備的風險。

7. 低功耗設計

采用單3.3V電源供電，功耗極低，符合現代電子設備對節能的要求。

8. 寬溫度范圍

適用于工業級溫度范圍（-40°C至+85°C），能夠在惡劣的環境條件下正常工作。

9. 小封裝尺寸

采用小尺寸的TQFP封裝，節省了電路板空間，便于在小型設備中使用。

10. 評估套件

提供評估套件，方便工程師進行測試和開發，加快產品的上市時間。

三、引腳說明

DS90LV004的引腳功能豐富，涵蓋了差分輸入、差分輸出、數字控制接口和電源等方面。以下是一些主要引腳的說明：

1. 差分輸入引腳

• IN0+、IN0-至IN3+、IN3-：分別為四個通道的差分輸入引腳，用于接收LVDS信號。

  2. 差分輸出引腳

• OUT0+、OUT0-至OUT3+、OUT3-：分別為四個通道的差分輸出引腳，輸出LVDS信號。需要注意的是，LVDS輸出不支持多點或多分支（BLVDS）環境，其輸出特性針對點對點背板和電纜應用進行了優化。

  3. 數字控制接口引腳

• PWDN：硬件電源關斷模式控制引腳，低電平有效。當該引腳為低電平時，設備進入電源關斷模式，所有輸入和輸出緩沖器以及內部偏置電路將被關閉，輸出呈高阻態。
• PEM0、PEM1：預加重控制輸入引腳，用于選擇所有通道的預加重級別，可選擇關閉、低、中、高四個級別。

  4. 電源引腳

• VDD：電源引腳，電壓為3.3V±5%。
• GND：接地引腳，為LVDS和CMOS電路提供接地參考。

四、電氣特性

1. 絕對最大額定值

了解設備的絕對最大額定值對于確保設備的安全使用至關重要。DS90LV004的絕對最大額定值包括電源電壓、輸入電壓、輸出電壓、輸出短路電流、結溫、存儲溫度等參數。例如，電源電壓范圍為-0.3V至+4.0V，LVDS輸出短路電流為-90mA，結溫最高可達+150°C。

2. 推薦工作條件

為了保證設備的最佳性能，建議在推薦工作條件下使用。DS90LV004的推薦工作條件包括電源電壓（3.15V至3.45V）、輸入電壓（0V至Vcc）、輸出電壓（0V至Vcc）和工作溫度（工業級-40°C至+85°C）。

3. 電氣參數

文檔中詳細列出了DS90LV004在不同條件下的電氣參數，如LVTTL直流規格、LVDS輸入直流規格、LVDS輸出直流規格、電源電流、開關特性等。這些參數對于電路設計和性能評估具有重要的參考價值。例如，在LVDS輸出直流規格中，差分輸出電壓（0%預加重）在250mV至600mV之間，輸出失調電壓在1.05V至1.475V之間。

五、功能描述

1. 內部終端電阻

DS90LV004在輸入和輸出端都集成了100Ω的終端電阻。輸入終端電阻跨接在差分對上，使接收器終端盡可能靠近設備的輸入級；輸出終端電阻用于減少近端串?dāng)_（NEXT）的影響，但不能替代接收設備輸入端的100Ω終端電阻。這種集成式終端電阻設計提高了信號的完整性，減少了外部元件的數量，節省了電路板空間。

2. 輸出特性

其輸出特性針對點對點背板和電纜應用進行了優化，不適合用于多點或多分支信號傳輸。在實際應用中，需要根據具體的傳輸需求選擇合適的連接方式。

3. 電源關斷模式

通過PWDN輸入引腳可以激活硬件電源關斷模式。當進入電源關斷模式時，所有輸入和輸出緩沖器以及內部偏置電路將被關閉，輸出呈高阻態。退出電源關斷模式時，需要一定的時間來開啟帶隙參考和輸入/輸出緩沖電路，具體延遲時間可參考LVDS輸出開關特性。

4. 預加重功能

5. 輸入故障安全偏置

在開路條件下，可以使用外部上拉和下拉電阻來提供足夠的偏移，實現輸入故障安全功能。將正LVDS輸入引腳通過上拉電阻連接到VDD，負LVDS輸入引腳通過下拉電阻連接到GND。上拉和下拉電阻的阻值應在5kΩ至15kΩ之間，以減少對驅動器的負載和波形失真。理想情況下，共模偏置點應設置為約1.2V（小于1.75V），以與內部電路兼容。更多信息可參考應用筆記AN - 1194 “Failsafe Biasing of LVDS Interfaces”（SNLA051）。

6. 輸入和輸出接口

DS90LV004可以接受差分信號，并支持簡單的AC或DC耦合。由于其具有較寬的共模范圍，因此可以與所有常見的差分驅動器（如LVPECL、LVDS、CML）進行DC耦合。其輸出信號符合LVDS標準，可以與大多數常見的差分接收器進行DC耦合。在實際應用中，建議在實施接口之前查看相應接收器的數據手冊，以確保兼容性。

六、典型性能特性

文檔中給出了DS90LV004的典型性能特性圖表，包括動態電源電流和總抖動等參數。這些圖表是在特定條件下（如VCC = 3.3V，TA = +25°C，VID = 0.5V，VCM = 1.2V）測量得到的，對于評估設備在不同工作條件下的性能具有重要的參考價值。例如，在運行PRBS 23 - 1模式時，總抖動的測量結果可以幫助工程師了解設備在高速數據傳輸時的穩定性。

七、總結

DS90LV004是一款性能卓越的四通道1.5Gbps LVDS緩沖器/中繼器，具有高速數據傳輸、可配置預加重、低功耗、寬溫度范圍等眾多優點。其豐富的功能和良好的電氣特性使其在高速數據傳輸領域具有廣泛的應用前景。在實際設計中，工程師可以根據具體的應用需求，合理選擇引腳配置、預加重級別等參數，以充分發揮DS90LV004的性能優勢。同時，要注意遵循設備的絕對最大額定值和推薦工作條件，確保設備的安全可靠運行。大家在使用DS90LV004的過程中，有沒有遇到過什么有趣的問題或者獨特的應用場景呢？歡迎在評論區分享交流。
