企業協作中，CAD 軟件選型差異普遍存在 —— 大企業常用 Catia 等全功能軟件，小企業受預算限制多選用 Creo 等輕量化工具。核心痛點在于， 專業級企業 CAD 轉換工具稀缺，跨軟件數據轉換時易出現模型偏移、縫隙孔洞等損壞問題，直接阻礙協作效率 。

本文將結合一個 「CAD 模型修復并轉換」 的實例，為你介紹一款可實現 CAD 高精度轉換的軟件 —— 安寶特 3DE CAD 轉換軟件 ，該軟件的轉換模塊具備模型質量檢查、多維度精準修復及多格式高效轉換等重點功能。

以Catia轉Solidworks為例。

01導入Catia模型并進行檢查

Arbigtec

導入的模型類型為MODEL文件（由 CATIA 軟件創建的原始三維模型文件，是 CAD 設計中常用的模型存儲格式）。

在導入模型的過程中，由于要轉為3DE軟件讀取的格式，可能會發生一些模型的損壞，因此使用檢查功能對模型進行檢查：

圖｜模型檢查功能

• **不良邊：**模型中沒對齊、有縫隙的邊，就像拼圖沒拼嚴的縫；
• **自由邊：**沒和其他面 / 邊連接的 “孤立邊”，可能導致模型不完整

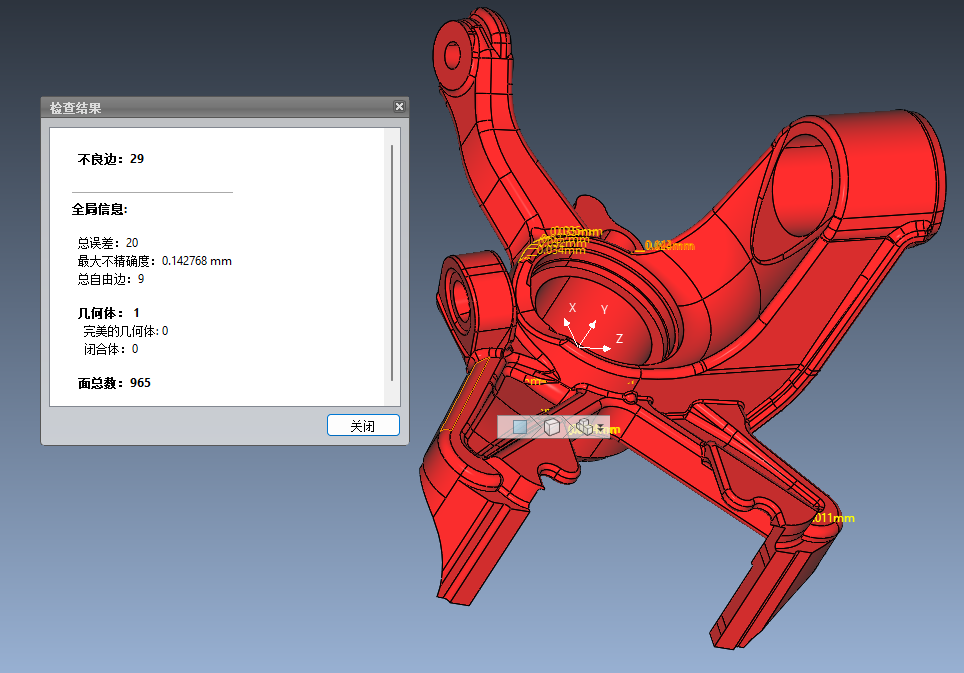

圖｜模型檢查結果

02篩選不良面

Arbigtec

可以在右下角的篩選功能對指定的模型的部分進行篩選：

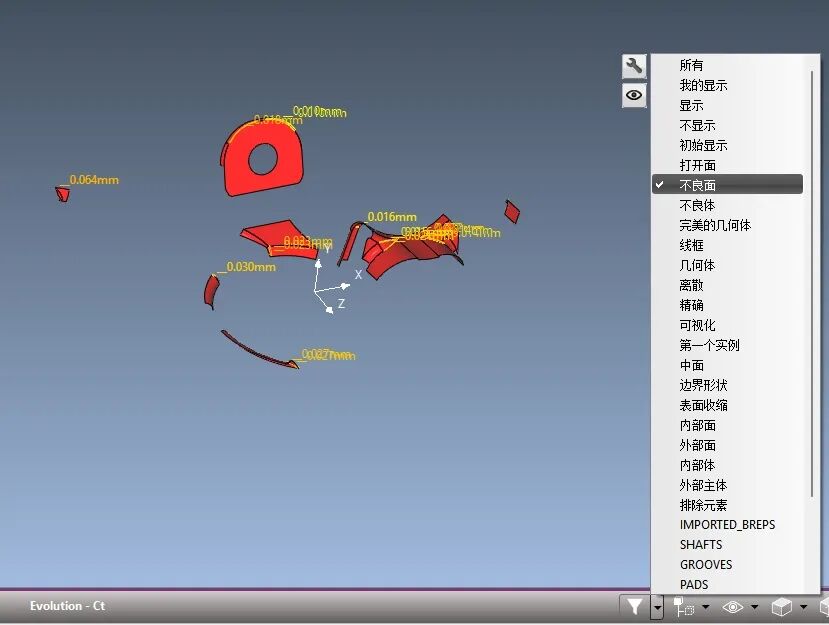

圖｜篩選不良面

例如選擇 不良面 ：

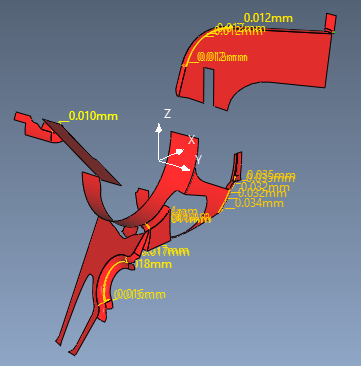

圖｜不良面

對模型進行修復——一鍵修復&手動修補

Arbigtec

嘗試進行 修復 ：

圖｜修復功能

雙擊該功能進行 一鍵修復 ：

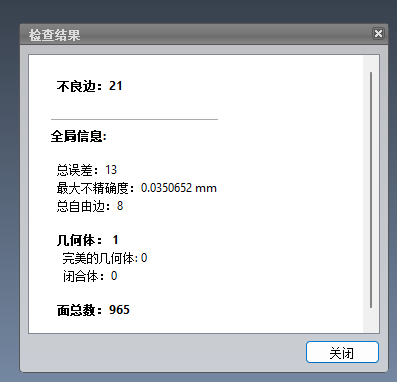

圖｜一鍵修復結果

不良邊的數量會發生減少。但全自動的一鍵修復往往不能完全達到目的，因此需要進行進一步 手動進行修復 ：

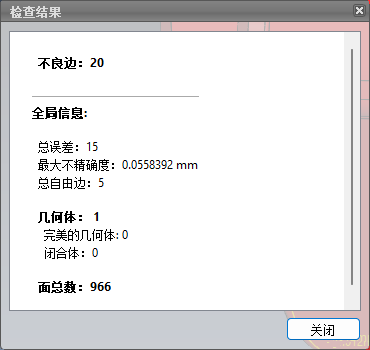

不良邊的數量再次減少。此外，還可以 針對固定的地方進行修復 ，例如這里有一個孔洞，很顯然這個孔洞的邊數在3以上，除了在修復功能中可以對孔洞修復之外，還可以使用創建面的功能進行修復.

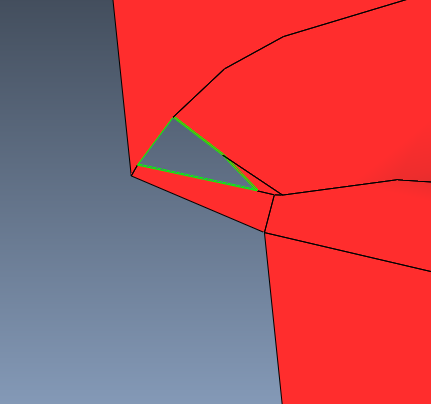

圖｜孔洞示例

選擇創建表面，并點擊綠色的按鈕
