在電子設計領域，A/D轉換器的性能直接影響著整個系統的精度和穩定性。今天，我們就來深入探討德州儀器（TI）的一款高性能A/D轉換器——ADC14L040。

文件下載：adc14l040.pdf

一、產品概述

ADC14L040是一款低功耗的單片CMOS模擬 - 數字轉換器，它能夠以40兆采樣每秒（MSPS）的速度將模擬輸入信號轉換為14位數字字。該轉換器采用差分流水線架構，并配備數字誤差校正和片上采樣保持電路，在降低功耗的同時，還能提供出色的動態性能和150 MHz的全功率帶寬。

1.1 產品特性

• 電源與采樣保持：采用單 +3.3V電源供電，內部集成采樣保持電路，方便設計且降低了外部元件的需求。
• 參考輸出：內部參考輸出與2.4V至3.6V兼容，還具備占空比穩定器，可有效提高轉換的穩定性。
• 低功耗模式：支持掉電模式，在不使用時可大大降低功耗。

1.2 應用領域

ADC14L040適用于多個領域，如醫療成像儀器、通信和數字視頻等，這些領域?qū)π盘栟D(zhuǎn)換的精度和速度都有較高要求。

二、關鍵規格參數

2.1 靜態參數

• 分辨率：14位，確保了較高的轉換精度。
• 積分非線性（INL）：典型值為 +1.5 LSB，最大值為 +3.8 LSB，反映了轉換器輸出與理想線性關系的偏離程度。
• 差分非線性（DNL）：典型值為 ±0.5 LSB，最大值為 ±1.0 LSB，衡量了每個量化臺階的實際大小與理想值的偏差。

2.2 動態參數

• 信噪比（SNR）：當輸入頻率 $f_{IN}=10 MHz$ 時，典型值為74 dB，體現了轉換器在處理信號時的抗噪聲能力。
• 無雜散動態范圍（SFDR）：$f_{IN}=10 MHz$ 時，典型值為90 dB，反映了轉換器輸出中雜散信號的抑制能力。
• 數據延遲：7個時鐘周期，這是在設計系統時序時需要考慮的重要參數。

2.3 功耗參數

• 工作功耗：典型值為235 mW，在高性能的同時保持了較低的功耗。
• 掉電模式功耗：典型值為15 mW，有效節省了能源。

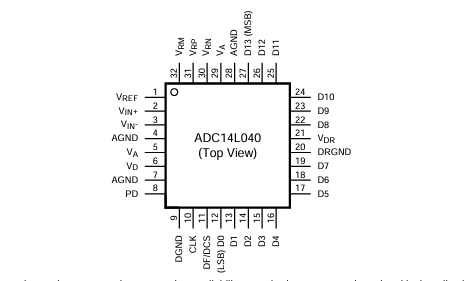

三、引腳描述與等效電路

ADC14L040的引腳分為模擬輸入輸出、數字輸入輸出、模擬電源和數字電源等幾類，下面我們分別進行介紹。

3.1 模擬輸入輸出引腳

• VIN+ 和 VIN -：差分模擬輸入引腳，在單端操作時，可將負輸入引腳連接到特定電壓，但為了獲得最佳性能，建議使用差分輸入信號。
• VREF：參考選擇引腳和外部參考輸入，可根據不同的電壓范圍選擇內部不同的參考電壓，也可使用外部參考電壓。

3.2 數字輸入輸出引腳

• CLK：時鐘輸入，控制采樣過程的時序，需要穩定、低抖動的時鐘信號。
• PD：掉電模式控制引腳，高電平時進入掉電模式以節省功耗。
• DO - D13：14位數字?jǐn)?shù)據輸出引腳，輸出電平與TTL/CMOS兼容。

3.3 電源引腳

• VA：正模擬電源引腳，需要連接到穩定的 +3.3V電源，并進行適當?shù)呐月?a href="http://www.brongaenegriffin.com/tags/電容/" target="_blank">電容處理。
• VD：正數字電源引腳，同樣連接到 +3.3V電源，與VA保持一致。
• VDR：輸出驅動器的正電源引腳，電壓范圍為 +2.4V至VD，可方便與低電壓設備接口。

四、絕對最大額定值與工作額定值

4.1 絕對最大額定值

這是設備能夠承受的最大電壓、電流等參數，超過這些值可能會對設備造成損壞。例如，VA、VD、VDR的最大電壓為4.2V，任何輸入或輸出引腳的電壓范圍為 -0.3V至（VA或VD +0.3V）。

4.2 工作額定值

規定了設備正常工作的條件范圍，如工作溫度為 -40°C至 +85°C，電源電壓 $3.0V \leq V_{A} \leq 3.6V$ 等。在設計時，必須確保設備在這些額定值范圍內工作，以保證其性能和可靠性。

五、功能描述與應用信息

5.1 功能描述

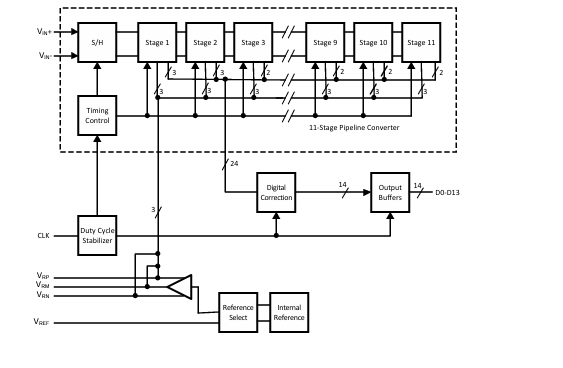

ADC14L040采用流水線架構和誤差校正電路，以確保最大性能。用戶可以選擇內部1.0V或0.5V的穩定參考，也可以使用外部參考。輸出字速率與時鐘頻率相同，時鐘頻率范圍為5 MSPS至40 MSPS（典型）。

5.2 應用信息

5.2.1 工作條件

為了保證ADC14L040的正常工作，需要遵循一系列工作條件，如電源電壓、時鐘頻率、參考電壓等的范圍要求。

5.2.2 模擬輸入

有一個參考輸入引腳VREF和一對差分模擬輸入引腳VIN+ 和 VIN -。輸入信號的共模電壓 $V_{CM}$ 應在0.5V至2.0V范圍內，且每個輸入信號的峰值不應超過2.6V。

5.2.3 單端操作

雖然差分輸入信號的性能優于單端信號，但在某些情況下，如果單端操作的性能下降可以接受，也可以采用單端操作。此時，需要將一個模擬輸入連接到驅動輸入的直流中點電壓。

5.2.4 驅動模擬輸入

由于輸入電容會隨時鐘電平變化，因此需要選擇能夠快速響應的放大器來驅動輸入引腳，如LMH6702、LMH6628等。同時，可以在輸入處使用RC電路來隔離脈沖。

六、設計注意事項

6.1 電源供應

電源引腳需要使用10 μF和0.1 μF的電容進行旁路，以降低電源噪聲。模擬電源引腳的噪聲應保持在100 mVP - P以下。

6.2 布局與接地

合理的接地和信號布線對于確保準確轉換至關重要。應將模擬和數字區域分開，ADC14L040放置在兩者之間。同時，要注意避免模擬和數字電路之間的電容耦合，以及時鐘線的長度和布局。

6.3 常見應用陷阱

• 輸入電壓超限：避免輸入電壓超過電源電壓，可在數字輸入處串聯電阻來解決過沖或下沖問題。
• 高電容數字?jǐn)?shù)據總線：輸出驅動電容過大可能會影響動態性能，可通過緩沖和添加串聯電阻來改善。
• 模擬輸入驅動不足：選擇合適的放大器來驅動模擬輸入，確保信號的幅度和相位一致。

七、總結

ADC14L040以其高性能、低功耗和豐富的特性，在電子設計中具有廣泛的應用前景。但在實際設計過程中，我們需要充分考慮其各項參數和設計注意事項，以確保系統的穩定性和可靠性。希望通過本文的介紹，能幫助各位工程師更好地理解和應用這款A(yù)/D轉換器。大家在使用過程中遇到過哪些問題呢？歡迎在評論區分享交流。
