在當今的電子世界里，模擬 - 數字轉換器（ADC）扮演著至關重要的角色，它是連接模擬信號與數字系統的橋梁。今天，我們要深入探討的是德州儀器（TI）的一款明星產品——ADC12DL040，一款雙路12位、40 MSPS、3V、210mW的A/D轉換器。

文件下載：adc12dl040.pdf

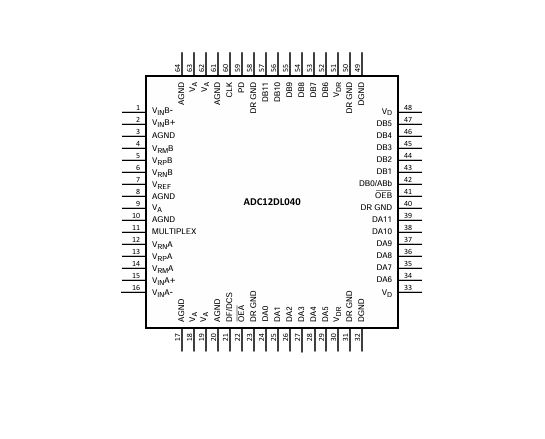

產品概述

ADC12DL040采用單 +3.0V電源供電，擁有內部采樣保持電路和參考輸出，輸出電壓范圍在2.4V至3.6V之間，還具備掉電模式、占空比穩定器和復用輸出模式等特性。它的應用領域廣泛，涵蓋了超聲成像、儀器儀表、通信接收器、聲納/雷達、xDSL、電纜調制解調器以及DSP前端等。

關鍵規格參數

分辨率與線性度

分辨率為12位，無失碼現象。積分非線性（INL）典型值為±0.8 LSB，最大值為±2.6 LSB；差分非線性（DNL）典型值為±0.3 LSB，最大值為±0.96 LSB。這些參數保證了轉換器在轉換過程中的高精度。

動態性能

在輸入頻率$f{IN}=10 MHz$時，信噪比（SNR）典型值為69 dB，無雜散動態范圍（SFDR）典型值為85 dB。有效位數（ENOB）在$f{IN}=10 MHz$時典型值為11.1位，最小值為10.8位。這些出色的動態性能使得ADC12DL040能夠在高頻信號處理中表現出色。

功耗與延遲

工作時功耗典型值為210 mW，掉電模式下功耗典型值為36 mW。數據延遲為7個時鐘周期，確保了數據處理的及時性。

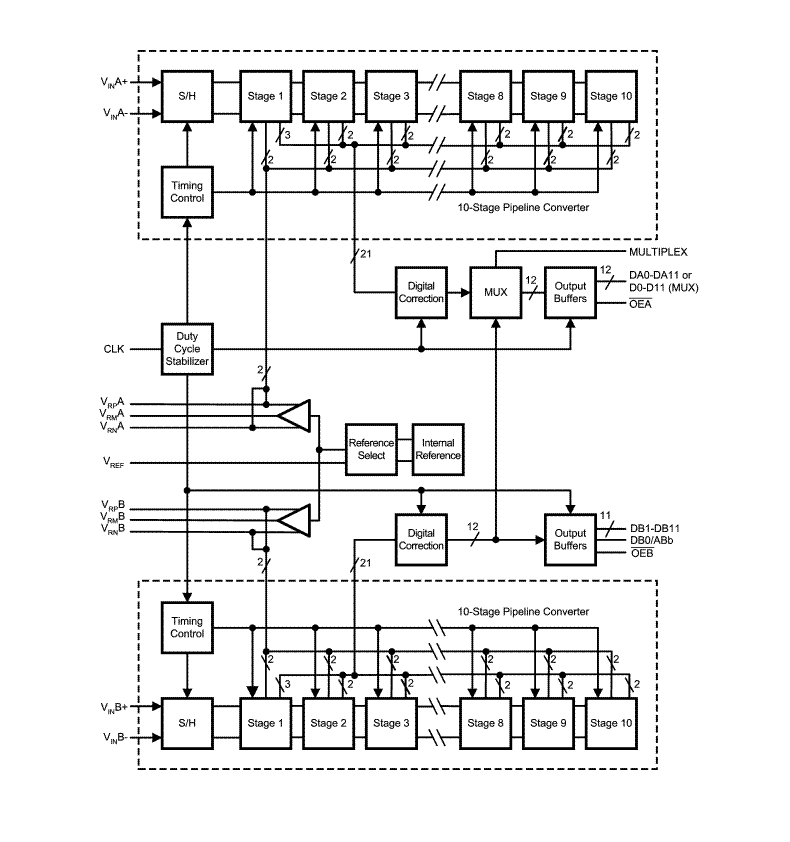

功能特性詳解

參考與輸入特性

ADC12DL040支持內部1.0V或0.5V穩定參考，也可使用外部參考。外部參考引腳$V{REF}$可選擇不同的參考電壓，當(VA - 0.3V)<$V{REF}${REF}$<(AGND + 0.3V)時，選擇內部0.5V參考；當施加0.8V至1.2V的電壓時，該電壓作為參考。使用外部參考時，$V{REF}$應通過0.1 μF電容旁路到AGND。 模擬輸入采用差分輸入方式，每個輸入引腳電壓以共模電壓$V{CM}$為中心，$V{CM}$范圍為0.5V至2.0V。單端操作時，負輸入引腳可連接到$V_{CM}$，但為獲得最佳性能，建議使用差分輸入信號。

輸出特性

數字輸出可選擇復用模式或并行模式。復用模式下，兩個ADC的數字輸出通過一個12位總線輸出；并行模式下，兩個ADC的數字輸出分別通過獨立的總線輸出。輸出數據格式可選擇偏移二進制或二進制補碼，通過DF/DCS引腳進行控制。

時鐘與控制特性

時鐘頻率范圍為10 MHz至40 MHz，建議使用穩定、低抖動的時鐘信號。時鐘占空比穩定器可通過DF/DCS引腳啟用，確保在20%至80%的占空比范圍內保持良好的性能。 PD引腳為高電平時，轉換器進入掉電模式，降低功耗。OE引腳用于控制輸出使能，高電平時輸出處于高阻態。

應用注意事項

電源供應

電源引腳應使用10 μF電容和0.1 μF陶瓷芯片電容進行旁路，且電容應靠近電源引腳。模擬電源噪聲應控制在100 mVP - P以下，以確保轉換器的性能穩定。$V{DR}$引腳為輸出驅動器供電，電壓范圍為2.4V至$V{D}$，可簡化與低電壓設備的接口。

布局與接地

合理的布局和接地是確保準確轉換的關鍵。應將電路板分為獨立的模擬和數字區域，ADC12DL040位于兩者之間。模擬和數字信號應避免交叉，時鐘線應盡可能短，并與其他信號隔離。

驅動輸入

模擬輸入應使用能夠應對動態負載的放大器進行驅動，如LMH6702、LMH6628、LMH6622和LMH6655等。輸入信號應滿足差分輸入的要求，兩個輸入信號應相位相反、幅度相同。

常見應用誤區

• 避免輸入電壓超過電源軌，可在數字輸入串聯47Ω至100Ω的電阻來解決過沖或下沖問題。
• 不要驅動高電容數字?jǐn)?shù)據總線，可通過緩沖輸出和添加串聯電阻來改善動態性能。
• 使用合適的放大器驅動模擬輸入，確保輸入信號的幅度和相位符合要求。
• 確保參考引腳在規定范圍內使用，參考旁路引腳應正確旁路。
• 使用低抖動的時鐘源，避免時鐘信號受到其他信號的干擾。

總結

ADC12DL040是一款性能卓越的A/D轉換器，具有高精度、低功耗、出色的動態性能和豐富的功能特性。在實際應用中，只要我們注意電源供應、布局接地、驅動輸入等方面的問題，避免常見的應用誤區，就能夠充分發揮其優勢，為我們的設計帶來更高的性能和可靠性。你在使用類似的ADC轉換器時，遇到過哪些挑戰呢？歡迎在評論區分享你的經驗。
