在電子設計領域，模數轉換器（ADC）的性能對系統的整體表現起著關鍵作用。TI的ADS1205作為一款高性能的雙通道Delta-Sigma調制器，憑借其出色的特性和廣泛的應用場景，成為了眾多工程師的首選。今天，我們就來深入剖析一下這款器件。

文件下載：ads1205.pdf

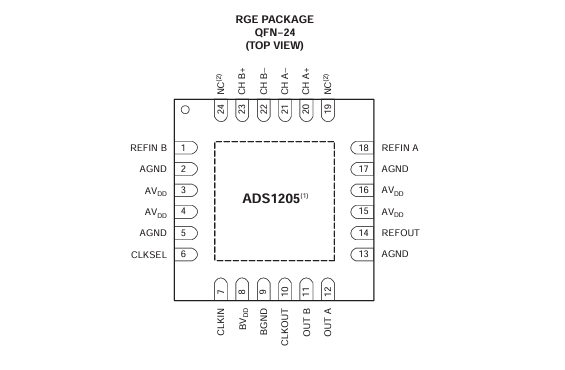

一、ADS1205概述

ADS1205是一款雙通道、二階CMOS器件，內置兩個Delta-Sigma調制器，專為中高分辨率的模數信號轉換而設計。它能在直流至39kHz（濾波器響應-3dB）的范圍內實現高效轉換，動態范圍超過98dB。該器件采用單+5V電源供電，差分輸入非常適合直接連接工業環境中的傳感器。其輸出為數字1和0的數據流，該數據流的時間平均值與模擬輸入電壓成正比。

二、關鍵特性

2.1 高分辨率與線性度

ADS1205具備16位分辨率和14位線性度，能提供高精度的模數轉換。在合適的數字濾波器和調制器速率下，可實現無丟失碼的16位A/D轉換。

2.2 寬輸入范圍

其輸入范圍為±2.5V（在2.5V參考電壓下），能適應多種不同的信號源。

2.3 內部參考電壓與低誤差

內部參考電壓精度為2%，增益誤差僅0.5%，確保了轉換的準確性和穩定性。

2.4 雙獨立調制器與緩沖器

兩個獨立的Delta-Sigma調制器和輸入?yún)⒖季彌_器，提高了器件的靈活性和抗干擾能力。

2.5 時鐘選擇靈活

內置20MHz振蕩器，可選擇內部或外部時鐘，滿足不同應用的時鐘需求。

2.6 寬溫度范圍

工作溫度范圍為-40°C至+85°C，適用于各種惡劣環境。

三、電氣特性

3.1 直流精度

包括積分非線性（INL）、微分非線性（DNL）、輸入失調誤差（Vos）等指標，確保了在直流信號轉換時的高精度。例如，INL最大為±3 LSB，Vos最大為±3 mV。

3.2 模擬輸入特性

全量程差分范圍為±2.5V，指定差分范圍為±2V，輸入電容和泄漏電流小，共模抑制比（CMRR）高達108dB（直流），有效抑制了共模干擾。

3.3 采樣動態特性

內部時鐘頻率在CLKSEL = 1時為8 - 12MHz，外部時鐘頻率在CLKSEL = 0時可在1 - 24MHz范圍內調整（精度降低時可至33MHz）。

3.4 交流精度

總諧波失真（THD）低至-96.6dB（VIN = 2Vpp at 5kHz），無雜散動態范圍（SFDR）高達98dB，信號噪聲比（SNR）為88.9dB，保證了交流信號轉換的質量。

3.5 電壓參考特性

參考電壓輸出穩定，溫度漂移小，輸出噪聲低，電源抑制比（PSRR）為60dB。

3.6 數字輸入輸出特性

數字輸入輸出采用CMOS邏輯，具備良好的抗干擾能力和驅動能力。

四、工作原理

4.1 模擬輸入級

采用全差分開關電容架構，能有效降低系統噪聲，提高共模抑制和電源抑制能力。輸入阻抗與調制器時鐘頻率相關，計算公式為$Z{IN}=\frac{100 k \Omega}{f{MOD} / 10 MHz}$。

4.2 調制器

可工作在內部時鐘（CLKSEL = 1，固定20MHz）和外部時鐘（CLKSEL = 0，1 - 33MHz）兩種模式下。調制器為二階開關電容Delta-Sigma調制器，通過反饋機制使積分器輸出跟蹤輸入的平均值。

4.3 數字輸出

差分輸入信號與輸出調制器信號存在特定關系，如0V輸入對應輸出高低電平各占50%，+2V輸入對應高電平占80%，-2V輸入對應高電平占20%。

4.4 數字接口

模擬信號通過調制器轉換后，結果通過OUTx引腳輸出。通常會提供CLKOUT和OUTx兩個標準信號，方便與ASIC或FPGA連接。

五、濾波器使用

調制器輸出的是位流，需要數字濾波器處理才能得到與模擬輸入電壓等效的數字字。Sinc3濾波器是一種簡單且高效的選擇，其公式為$H(z)=\left(\frac{1-z^{-0 S R}}{1-z^{-1}}\right)^{3}$，在過采樣比為16 - 256時性能良好。不過，對于某些對頻率響應要求較高的應用，可能需要采用級聯濾波器結構。

在電機控制應用中，過流檢測需要快速響應時間，此時Sinc3濾波器可能不是最佳選擇，Sinc2或Sincfast濾波器可能更合適。

六、布局考慮

6.1 電源供應

外部數字濾波器可抑制高頻噪聲，但仍需注意電源開啟順序，避免輸入信號在電源開啟前出現，防止閂鎖現象。必要時可使用串聯電阻限制輸入電流。

6.2 接地設計

模擬和數字部分應進行清晰的分區，各自擁有獨立的接地平面，通過適度的信號走線連接。對于多個轉換器，應將兩個接地平面盡可能靠近連接。

6.3 去耦處理

所有去耦電容應盡可能靠近引腳放置，使用不同容值的電容組合進行去耦，確保電源的穩定性。當模擬和數字I/O電源共用同一電源時，可使用RC濾波器降低模擬電源噪聲。

七、典型應用

ADS1205廣泛應用于電機控制、電流測量、工業過程控制、儀器儀表和旋轉變壓器等領域。其高精度和高穩定性為這些應用提供了可靠的保障。

八、總結

ADS1205以其卓越的性能、靈活的配置和廣泛的應用場景，成為了中高分辨率模數轉換的理想選擇。在實際設計中，工程師需要根據具體需求合理選擇濾波器、時鐘源和布局方案，以充分發揮該器件的優勢。希望通過本文的介紹，能幫助大家更好地理解和應用ADS1205。你在使用ADS1205過程中遇到過哪些問題呢？歡迎在評論區分享交流。
