EtherCAT轉MODBUS RTU網關：賦能注塑模具廠“智”造升級

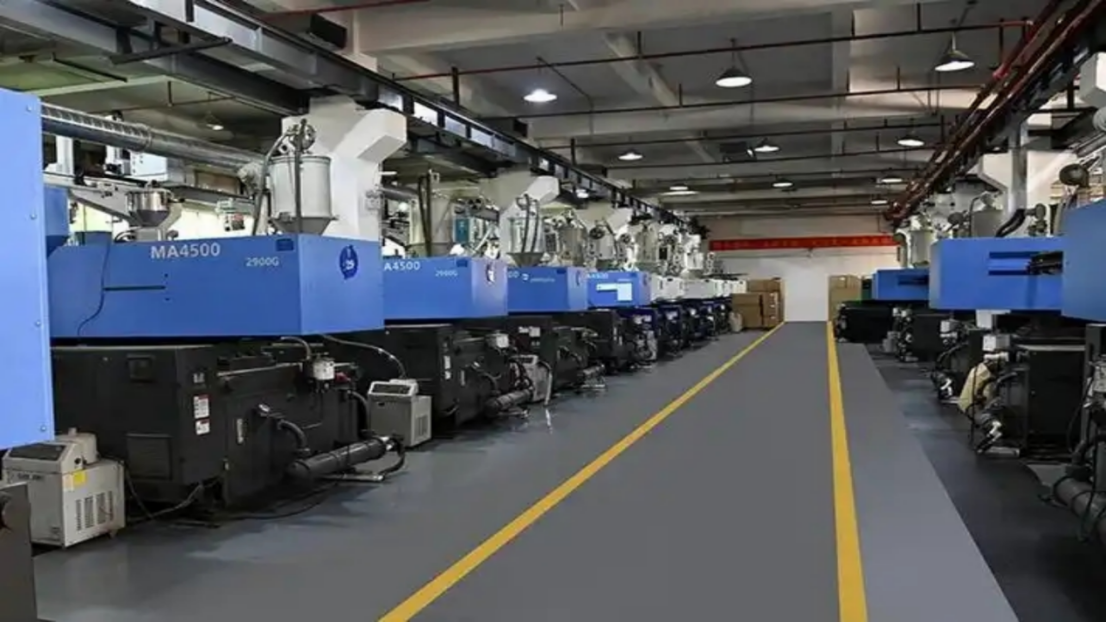

在智能化浪潮席卷制造業的今天，位于長三角的一家大型注塑模具廠卻面臨著“新舊設備協同”的難題。作為生產核心的倍福（Beckhoff）PLC憑借其高性能的EtherCAT總線，高效地控制著伺服驅動器、I/O模塊等現代設備，構成了工廠的“高速神經中樞”。然而，車間內大量仍在穩定運行的“老功臣”——如注塑機輔機、模溫機、工業空調、智能電表以及老舊機械手上的溫控器與儀器儀表——普遍采用經典的MODBUS RTU協議。這些設備形成了一個個“數據孤島”，無法被倍福PLC直接讀取和控制，成為提升生產效率與實現透明化管理的巨大痛點。
項目痛點：數據割裂與效率瓶頸
工廠管理層深切感受到，無法實時監控模溫機的精確溫度、無法集中采集各個節點的能耗數據，導致工藝參數調整滯后、能耗管理粗放、設備聯動效率低下。手動記錄數據不僅耗時耗力，更關鍵的是，無法為生產過程的優化提供實時、準確的數據支撐。打通EtherCAT高速網絡與MODBUS RTU傳統設備之間的壁壘，成為工廠邁向數字化升級必須跨越的一道坎。
解決方案：JH-ECT002網關架起“信息橋梁”
經過嚴謹?shù)募夹g(shù)選型，JH-ECT002型EtherCAT轉MODBUS RTU協議轉換網關被引入作為解決方案的核心。這款網關的巧妙之處在于，它將自己“化身”為倍福PLC控制系統中的一個標準EtherCAT從站，無縫接入現有的EtherCAT主干網絡。同時，它的RS485接口則扮演著“MODBUS主站”的角色，主動輪詢并連接車間里所有的MODBUS RTU從站設備。
實施過程與工作原理：化繁為簡的透明轉換
實施過程清晰而高效。首先，在倍福TwinCAT編程軟件中，工程師像添加一個普通的EtherCAT從站一樣，輕松配置JH-ECT002網關。隨后，通過網關的網頁配置界面，將需要連接的MODBUS設備（如A品牌模溫機的溫度寄存器、B品牌電表的能耗數據地址）一一映射到網關的EtherCAT從站過程數據區（PDO）中。

其工作原理可以形象地理解為“雙語翻譯官”。當倍福PLC需要讀取某臺模溫機的當前溫度時，它通過EtherCAT總線向JH-ECT002網關發送一個指令包。網關內部的芯片會實時解析這個EtherCAT命令，并將其“翻譯”成標準的MODBUS RTU請求幀，通過RS485線路發送給對應的模溫機。模溫機回復的MODBUS數據幀再被網關“反向翻譯”成EtherCAT數據，實時反饋給PLC。整個過程在毫秒級內完成，實現了高速總線與低速設備之間數據的無縫、透明傳輸。

應用效果與實施前后對比
項目實施后，效果立竿見影。
實施前：數據依賴人工抄錄，信息延遲數小時；設備參數調整需現場操作，響應慢；能耗數據模糊，無法進行精細化管理。
實施后：實現了“四個統一”：所有MODBUS設備數據被統一集成至中央控制系統；工藝參數（如溫度、壓力）可實現統一設定與自動調整；全車間能耗數據被統一采集與分析預警；新舊設備實現了統一的協同聯動控制。生產效率提升了約15%，因溫控不精準導致的次品率顯著下降，能源利用率也得到了優化。
行業推廣與前景展望
該案例的成功，為大量面臨同樣問題的離散制造企業提供了可復制的樣板。在紡織、包裝、食品加工等同樣存在大量傳統MODBUS設備的行業，JH-ECT002這類協議轉換網關的應用前景廣闊。它不僅是解決當前“信息孤島”的利器，更是企業邁向工業4.0和物聯網（IIoT）的務實一步。通過它，海量的底層設備數據得以匯聚，為后續的大數據分析、預測性維護和全生命周期管理奠定了堅實的數據基石。

總結：以“連接”創新，驅動價值
本次改造的創新之處，不在于使用了多么前沿的技術，而在于通過一種精巧、低成本且非侵入式的“連接”方案，最大化地激活了存量設備的潛在價值。它生動地詮釋了：智能制造升級并非一定要“大拆大建”，善于利用JH-ECT002這樣的“粘合劑”與“轉換器”，讓新舊設備在同一數字維度上對話，同樣能以小博大，驅動制造企業實現質量、效率與效益的全面躍升，穩健地走向智能化未來。
