1、產品概述：

ASCB3-80m系列智能微型斷路器（以下簡稱智能微型斷路器）應用于戶內建筑物及類似場所的工業、商業、民用建筑及基礎設施等領域低壓終端配電網絡。智能微型斷路器配合智能網關使用，對用電線路的關鍵電氣參數，如電壓、電流、功率、溫度、漏電、能耗等進行實時監測，具有遠程操控、異常預警、事故跳閘告警、電能計量統計、故障定位等功能。

本系列產品可選單極、2極、3極、4極。

2、產品介紹：

●外觀上： 寬度：1P 18mm 寬度：2P 36mm 寬度：3P 54mm 寬度：4P 72mm 增加一路通訊指示燈

●漏電A漏電(覆蓋AC型漏電功能)

●機械壽命:目前批量實測機械壽命10000次分合閘全部合格

●本地增加歷史記錄支持導出
●接線優化改為兩路通訊接口，取消原來的對插方式

●殼架等級80A，最大電流支持80A

3、背景現狀：

詳細請聯系銷售工程師 黃琴 15002170619

①商場超市：商場超市因用電設備密集、人流量大，傳統人工巡檢存在效率低、隱患發現滯后等問題

②古建筑、歷史街區：文物古建筑多以木質結構為主，旦發生電氣火災后果嚴重。

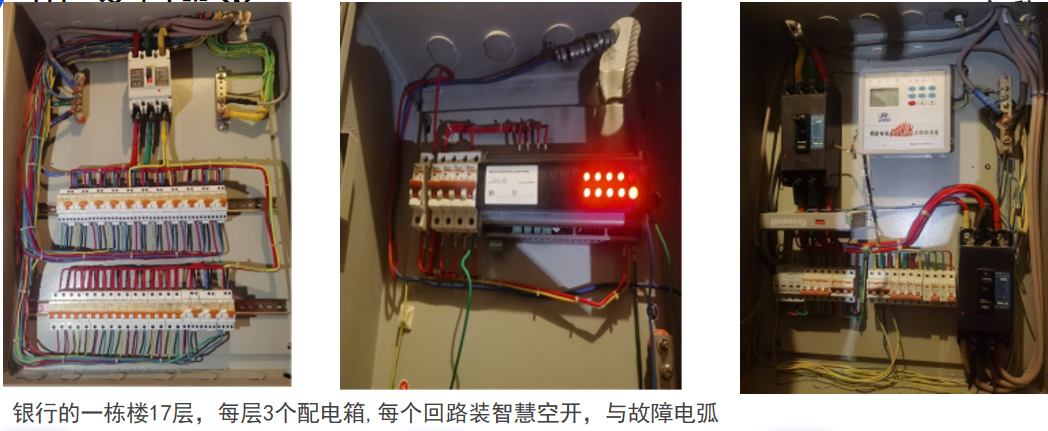

③銀行系統：用電能耗、負荷大，監管不到位容易出現超負荷或危險用電的情況，非24小時運行的設備經常處于忘關閉狀態

④政府辦公樓：政府大樓由于建造年代較早，普遍存在線路老化、配電系統落后、用電安全隱患。

⑤賓館酒店：傳統賓館酒店隱患多，電氣故障不易發現。

⑥旅游景點：人流量大，線路復雜，旅游高峰時負荷大，線路隱患不易發現。

⑦學校：線路隱患不易發現，教職員工和學生的消防安全意識淡薄，缺乏專業電工

⑧工廠、產業園：用電復雜，工業園區集生產、辦公和生活于一體，功能劃分復雜，用電類型多樣，沒有故障定位功能，出現故障后，維修 難度大，運維人工管理成本高。

4、客戶需求：

①精細化監管：覆蓋到用電回路（即監測到每個回路的出線回路）、對其進行電壓、電流、功率、電能、溫度、漏電等電參量24小時實時數據監控

②智能化監控：當出現過壓、欠壓、過載、超溫、漏電等故障時，及時推送故障信息、并派發處理。

③提升運維管理效率：設備端，網頁端，手機端三端設備狀態同步顯示，多部門可隨時隨地監控設備，方便用戶快速制定處理方案

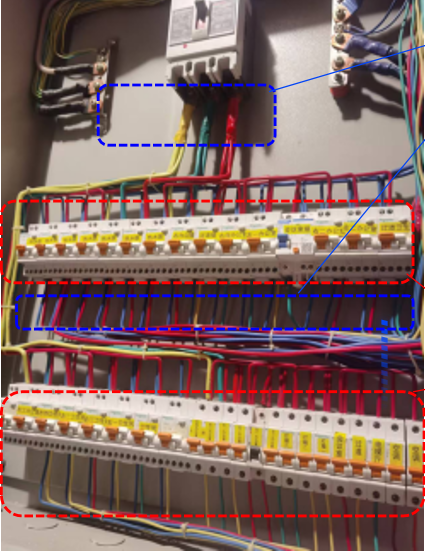

5、現場方案：

進線回路:智慧用電在線監測+出線回路+故障電弧
實現：監測+預警
監測功能：實時監測主回路的漏電、溫度、電壓、電流、功率電能等參量，同時可以對出線回路的電弧進行監測，
報警功能：過壓報警、欠壓報警、過流報警、過載報警、漏電報警、超溫報警、三相電缺相報警，電弧報警等。
出線回路:智能微斷
監控功能：實時監測并上報電壓、電流、功率、電能漏電、溫度、頻率等電參量。
報警功能：過壓報警、欠壓報警、過流報警、過載報警、漏電報警、超溫報警、三相電缺相報警等。
保護功能：過壓保護跳閘、欠壓保護跳閘、過流保護跳閘、過載保護跳閘、短路保護、跳閘、漏電保護跳閘、超溫保護跳閘、三相電缺相保護跳閘。
控制功能：支持本地手柄通斷、本地電動分合閘、本地鎖定、遠程遙控分合閘、定時控制、預約控制等多種控制功能。
