探索MSD1819A-RT1G與NSVMSD1819A-RT1G通用放大器晶體管的卓越性能

h1654155282.3538 ? 來源:未知 ? 作者:陳翠 ? 2025-12-02 10:19 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

探索MSD1819A-RT1G與NSVMSD1819A-RT1G通用放大器晶體管的卓越性能

在電子設計領域,選擇合適的晶體管對于實現高效、穩定的電路至關重要。今天,我們將深入探討ON Semiconductor推出的MSD1819A-RT1G與NSVMSD1819A-RT1G通用放大器晶體管,了解它們的特性、參數以及應用場景。

文件下載:onsemi MSD1819A-R通用和低VCE晶體管.pdf

產品概述

MSD1819A-RT1G和NSVMSD1819A-RT1G是NPN硅外延平面晶體管,專為通用放大器應用而設計。它們采用SC - 70/SOT - 323封裝,這種封裝非常適合低功率表面貼裝應用,為工程師在設計緊湊型電路時提供了便利。

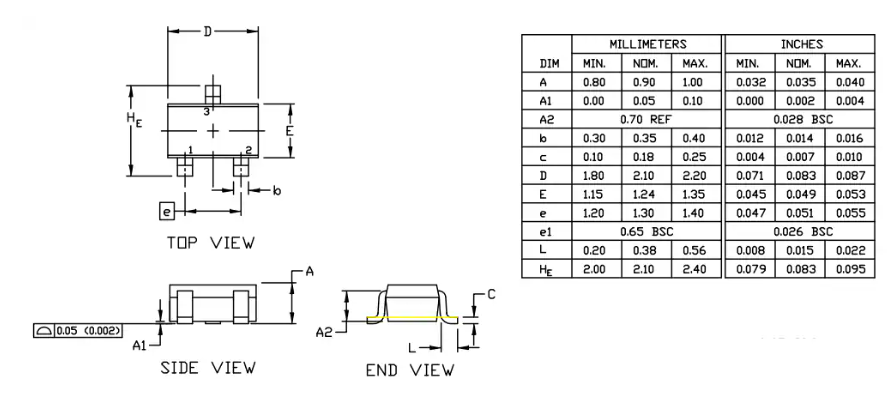

尺寸圖

產品特性亮點

高增益與低飽和電壓

這兩款晶體管具有高h(yuǎn)FE值(210 - 460),能夠提供出色的電流放大能力。同時,其集電極 - 發射極飽和電壓VCE(sat) < 0.5V,這意味著在導通狀態下,晶體管的功耗較低,有助于提高電路的效率。

良好的靜電防護能力

它們具備出色的靜電防護性能,人體模型(Human Body Model)靜電防護能力 > 4000V,機器模型(Machine Model)靜電防護能力 > 400V。這使得在實際應用中,晶體管能夠更好地抵御靜電干擾,提高產品的可靠性。

汽車級應用資質

NSV前綴版本適用于汽車和其他對生產場地和控制變更有特殊要求的應用,并且通過了AEC - Q101認證,具備PPAP能力。這表明該產品在汽車電子等對可靠性要求極高的領域也能穩定工作。

環保特性

這些器件是無鉛、無鹵素/無溴化阻燃劑(BFR Free)的,并且符合RoHS標準,滿足環保要求,有助于工程師設計出符合綠色環保理念的產品。

關鍵參數解讀

最大額定值

額定值 符號 單位
集電極 - 基極電壓 V(BR)CBO 60 Vdc
集電極 - 發射極電壓 V(BR)CEO 50 Vdc
發射極 - 基極電壓 V(BR)EBO 7.0 Vdc
集電極連續電流 Ic 100 mAdc
集電極峰值電流 Ic(P) 200 mAdc

這些參數規定了晶體管正常工作的電壓和電流范圍。在設計電路時,工程師必須確保實際工作條件不超過這些最大額定值,否則可能會損壞器件,影響電路的可靠性。

熱特性

特性 符號 最大值 單位
功耗(注1) PD 150 mW
結溫 TJ 150
存儲溫度范圍 Tstg -55 至 +150

熱特性參數對于評估晶體管在不同溫度環境下的性能至關重要。例如,在高溫環境下工作時,需要確保晶體管的功耗不超過其最大允許值,以避免結溫過高導致性能下降甚至損壞。

電氣特性

特性 符號 最小值 最大值 單位
集電極 - 發射極擊穿電壓(Ic = 2.0 mAdc,Ib = 0) V(BR)CEO 50 Vdc
集電極 - 基極擊穿電壓(Ic = 10 pAdc,Ie = 0) V(BR)CBO 60 Vdc
發射極 - 基極擊穿電壓(Ie = 10 pAdc,Ib = 0) V(BR)EBO 7.0 Vdc
集電極 - 基極截止電流(VcB = 20 Vdc,Ie = 0) ICBO 0.1 μA
集電極 - 發射極截止電流(VcE = 10 Vdc,Ib = 0) ICEO 0.1 μA
直流電流增益(注2)(VCE = 10 Vdc,Ic = 2.0 mAdc)(VCE = 2.0 Vdc,Ic = 100 mAdc) hFE1 hFE2 210 90 340
集電極 - 發射極飽和電壓(注2)(Ic = 100 mAdc,Ib = 10 mAdc) VCE(sat) 0.5 Vdc

電氣特性參數描述了晶體管在不同工作條件下的性能表現。工程師可以根據這些參數來選擇合適的偏置條件,以實現所需的放大倍數和輸出特性。

封裝與訂購信息

封裝尺寸

SC - 70(SOT - 323)封裝的尺寸詳細信息如下: 尺寸 毫米(MIN. - NOM. - MAX.) 英寸(MIN. - NOM. - MAX.)
A 0.80 - 0.90 - 1.00 0.032 - 0.035 - 0.040
A1 0.00 - 0.05 - 0.10 0.000 - 0.002 - 0.004
A2 0.70 REF 0.028 BSC
lo 0.30 - 0.35 - 0.40 0.012 - 0.014 - 0.016
C 0.10 - 0.18 - 0.25 0.004 - 0.007 - 0.010
D 1.80 - 2.10 - 2.20 0.071 - 0.083 - 0.087
E 1.15 - 1.24 - 1.35 0.045 - 0.049 - 0.053
e 1.20 - 1.30 - 1.40 0.047 - 0.051 - 0.055
e1 0.65 BSC 0.026 BSC
L 0.20 - 0.38 - 0.56 0.008 - 0.015 - 0.022
HE 2.00 - 2.10 - 2.40 0.079 - 0.083 - 0.095

這些精確的封裝尺寸信息對于PCB布局設計非常重要,工程師需要根據這些尺寸來合理安排晶體管的位置,確保焊接和組裝的順利進行。

訂購信息

器件 封裝 包裝數量
MSD1819A - RT1G SC - 70(無鉛) 3,000/卷帶包裝
NSVMSD1819A - RT1G SC - 70(無鉛) 3,000/卷帶包裝

工程師可以根據實際需求選擇合適的器件和包裝形式進行訂購。

應用建議與思考

MSD1819A - RT1G和NSVMSD1819A - RT1G的高增益、低飽和電壓和良好的靜電防護特性使其非常適合各種通用放大器應用,如音頻放大器、信號調理電路等。在汽車電子領域,NSV前綴版本的產品可以用于汽車音響、傳感器接口等對可靠性要求較高的電路中。

在實際設計過程中,工程師需要根據具體的應用場景和性能要求,合理選擇偏置電阻、負載電阻等外圍元件,以優化晶體管的工作狀態。同時,要注意散熱設計,確保晶體管在工作過程中的溫度在安全范圍內。

大家在使用這兩款晶體管的過程中,有沒有遇到過一些特殊的問題或者有什么獨特的應用經驗?zāi)兀繗g迎在評論區分享交流。

總之,MSD1819A - RT1G和NSVMSD1819A - RT1G以其出色的性能和豐富的特性,為電子工程師提供了一個可靠的選擇,有助于設計出更加高效、穩定的電路。
