在電子設計領域，模數轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。TI的ADS5522作為一款高性能的12位、80MSPS ADC，在眾多應用場景中展現出卓越的性能。今天，我們就來深入探討一下這款ADC的特點、性能參數以及應用要點。

文件下載：ads5522.pdf

一、ADS5522概述

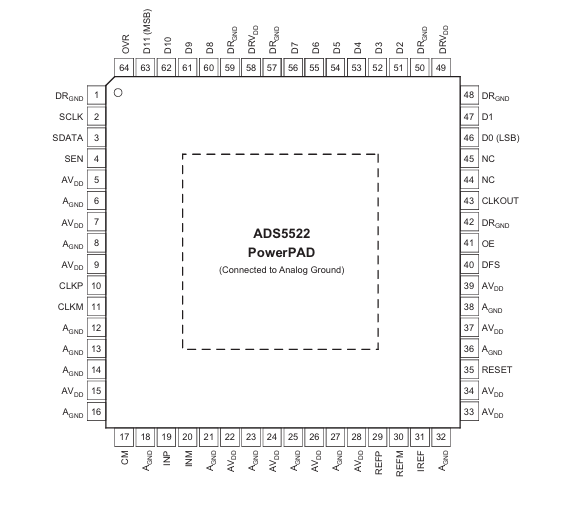

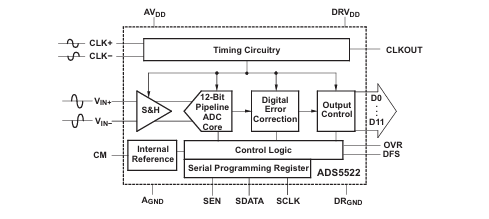

ADS5522是一款專為高速、高性能應用設計的ADC，它采用TQFP - 64 PowerPAD?封裝，具有出色的散熱性能，能夠在工業溫度范圍內穩定工作。其內部集成了高帶寬線性采樣保持（S&H）階段和內部參考，為用戶提供了完整的轉換解決方案。同時，它還具備低功耗的特點，在3.3V單電源電壓下，模擬功耗僅為541mW，有助于提高系統的集成密度。

二、關鍵特性剖析

2.1 分辨率與采樣率

ADS5522擁有12位的分辨率，能夠提供較高的量化精度，滿足大多數應用對數據精度的要求。其采樣率高達80MSPS，可以快速準確地對模擬信號進行采樣，適用于高速信號處理場景。

2.2 高動態性能

在動態性能方面，ADS5522表現出色。在100MHz輸入頻率下，其信噪比（SNR）可達69.7dBFS，無雜散動態范圍（SFDR）可達83dBc，能夠有效抑制噪聲和雜散信號，保證信號的質量。

2.3 輸入特性

它支持2.3 - VPP的差分輸入電壓范圍，輸入帶寬高達750MHz，能夠適應不同幅度和頻率的模擬信號輸入。同時，輸入共模電壓范圍為1.45 - 1.65V，可通過CM引腳進行調整，以滿足不同應用的需求。

2.4 數字特性

數字輸出為并行CMOS兼容輸出，方便與常見的邏輯電路進行接口。輸出負載最大為10pF，能夠滿足大多數數字電路的驅動要求。此外，它還支持串行編程接口，可通過該接口對內部寄存器進行配置，實現不同的工作模式。

三、電氣特性詳解

3.1 靜態特性

在靜態特性方面，ADS5522的微分非線性誤差（DNL）和積分非線性誤差（INL）較小，分別在 - 0.5 - 0.5LSB和 - 1.5 - 1.5LSB范圍內，保證了ADC的線性度。增益誤差和偏移誤差也在合理范圍內，并且具有較低的溫度系數，能夠在不同溫度環境下保持穩定的性能。

3.2 動態特性

動態特性是衡量ADC性能的重要指標。除了前面提到的SNR和SFDR外，ADS5522的總諧波失真（THD）、有效位數（ENOB）、雙音互調失真（IMD）等指標也表現優異。例如，在不同輸入頻率下，THD能夠保持在較高的水平，ENOB在70MHz輸入頻率下可達11.3位，IMD在不同頻率組合下也能提供較好的性能。

3.3 電源特性

電源特性方面，ADS5522的總電源電流在70MHz輸入頻率下約為201 - 230mA，模擬電源電流約為164 - 180mA，輸出緩沖電源電流約為37 - 50mA。在模擬模式下，功耗約為541 - 594mW，輸出緩沖在10pF負載下的功耗約為122 - 165mW。此外，它還支持待機模式，待機功耗約為180 - 250mW，有助于降低系統的功耗。

四、時序特性分析

4.1 采樣時序

ADS5522的采樣時序較為復雜，涉及到多個參數。例如，孔徑延遲（tA）約為1ns，孔徑抖動（不確定性）約為300fs，數據建立時間約為3.6 - 4.7ns，數據保持時間（tH）約為1.8 - 3.1ns等。這些參數的準確控制對于保證ADC的采樣精度至關重要。

4.2 輸出時序

輸出時序方面，輸入時鐘到輸出數據有效開始（tSTART）約為3.3 - 5.0ns，輸入時鐘到輸出數據有效結束（tEND）約為8.4 - 11.1ns，輸出時鐘抖動（tJIT）約為210 - 315ps等。在設計系統時，需要根據這些時序參數合理安排時鐘信號和數據處理流程，以確保數據的正確傳輸和處理。

4.3 復位時序

復位時序也是一個重要的方面。復位脈沖寬度（t2）為2μs，從電源上電到復位脈沖有效（t1）的延遲為10ms，從復位禁用到SEN有效（t3）的延遲為2μs等。正確的復位操作能夠確保ADC內部寄存器處于正確的初始狀態，保證系統的正常運行。

五、應用要點

5.1 輸入配置

ADS5522采用差分輸入架構，能夠提供較高的交流性能和輸入帶寬。在實際應用中，需要將模擬輸入信號偏置在內部電路的共模電壓附近，以確保最佳性能。對于單端信號輸入，可以使用RF變壓器將其轉換為差分信號，同時需要對共模電壓進行濾波處理，以保證低噪聲的參考電壓。此外，還可以根據輸入信號的頻率選擇合適的放大器來驅動ADC輸入，如THS3201、OPA847等。

5.2 電源供應

電源供應方面，推薦先對AVDD進行斜坡上電，然后再對DRVDD進行上電，同時要確保在系統中如果DRVDD先上電，AVDD需要在10ms內完成上電。為了提高器件對電源上電時序的魯棒性，可以在REFP和AVDD之間連接一個2kΩ的電阻。

5.3 參考電路

ADS5522內置了內部參考生成電路，無需在PCB上額外添加外部電路。為了獲得最佳性能，建議將REFP和REFM通過1μF的去耦電容連接到地，同時將IREF通過56.2kΩ的電阻連接到AGND，注意不要在IREF和地之間連接電容。

5.4 時鐘輸入

時鐘輸入可以選擇差分時鐘信號或單端時鐘輸入，兩者在性能上差異不大。時鐘輸入的共模電壓通過內部5kΩ電阻設置為CM引腳的電壓。對于單端CMOS時鐘輸入，需要將CLKM通過0.01μF的電容接地，CLKP通過0.01μF的電容交流耦合到時鐘源。在高頻采樣時，建議使用低抖動的時鐘源，并盡量提供50%的占空比，以保證ADC的性能。

5.5 輸出配置

ADS5522提供12位數據輸出、數據就緒信號CLKOUT和超量程指示信號OVR?？梢酝ㄟ^設置DFS引腳的電壓來選擇不同的輸出格式（直偏移二進制或二進制補碼）和輸出時鐘極性。在輸入電壓過載時，數字輸出會達到相應的滿量程電平。為了確保輸出時序的穩定性，需要保證所有輸出線（包括CLKOUT）的負載與D2引腳的負載相近，不建議在輸出端串聯外部電阻。

六、總結

ADS5522作為一款高性能的ADC，憑借其出色的分辨率、采樣率、動態性能和低功耗等特點，在無線通信、測試測量、雷達等眾多領域具有廣泛的應用前景。在實際設計過程中，電子工程師需要充分了解其各項性能參數和應用要點，合理進行電路設計和布局，以充分發揮其性能優勢，實現系統的最佳性能。同時，對于ADS5522的使用，還需要注意其生產測試和特性表征的差異，確保設計的可靠性和穩定性。希望本文能夠為廣大電子工程師在使用ADS5522進行設計時提供有益的參考。
