ABLIC S-5791/92 B

工作溫度125°C 高耐壓、高速、2D雙霍爾效應鎖存iC S-5791/92 B系列

本iC通過檢測磁束密度的強弱以及極性變化，可切換輸出電壓的電位。通過與磁石的組合，可對各種設備的旋轉速度和旋轉方向進行檢測。

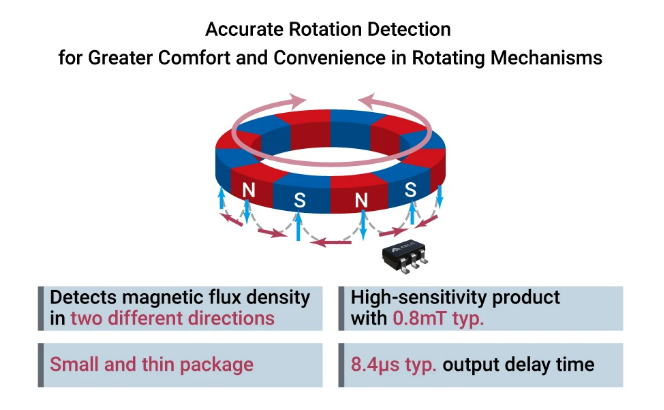

01優勢

? 增強旋轉檢測機制的設計靈活性：

檢測兩個不同方向的磁通密度

? 能夠檢測多極環形磁鐵產生的微弱磁場：

高靈敏度產品，典型值0.8mT

? 適用于緊湊型、低輪廓電機應用：

體積小巧纖薄

? 能夠檢測高速電機轉動：

輸出延遲時間為8.4μs(典型值)

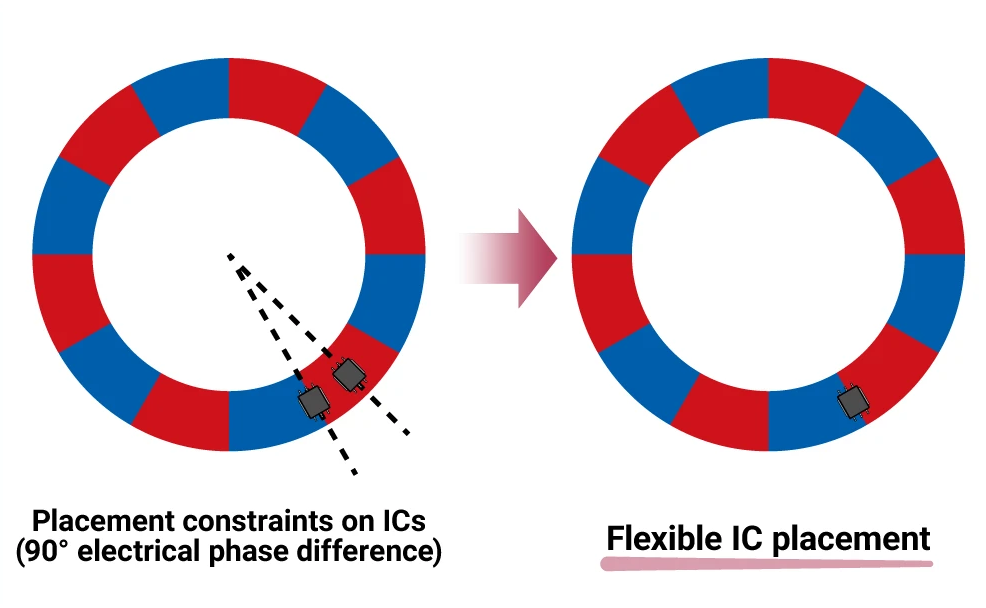

- 01 -檢測兩個不同方向的磁通密度

此前，使用兩塊霍爾效應集成電路(每塊只能檢測垂直磁場)進行旋轉檢測，需要將集成電路布置為檢測相位差90°的磁通密度。

S-5791/92 B 系列集成了一個霍爾元件，能夠在單芯片上檢測兩個不同方向的磁通密度，使其能夠自動檢測相位差為90°的磁通密度。這大大提升了設計靈活性，即使改變多極環形磁鐵極數時也無需重新設計電路板。

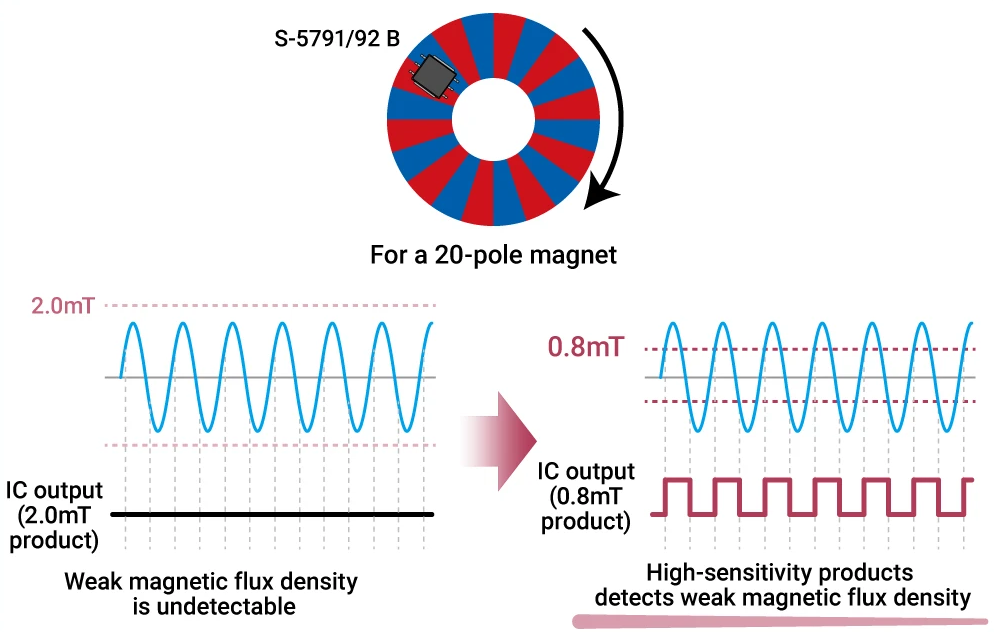

- 02 -高靈敏度產品，典型值0.8mT

增加環形磁鐵的極數是提高旋轉檢測分辨率的有效方法。然而，這會減少每個被磁化部分的磁體積，導致磁通密度變?nèi)酢?/p>

S-5791/92 B系列提供高靈敏度產品，類型為0.8mT (typ.)，能夠可靠地檢測弱磁通密度。這使得它非常適合使用多極環形磁鐵的電機應用。

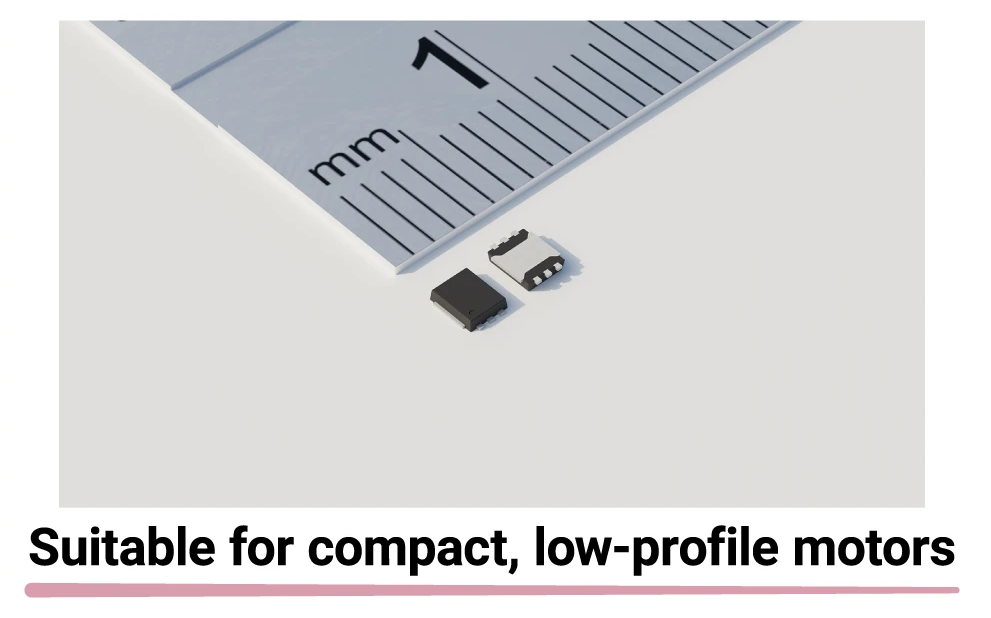

- 03 -小巧纖薄的包裝

電機根據其應用需要不同的尺寸和厚度。

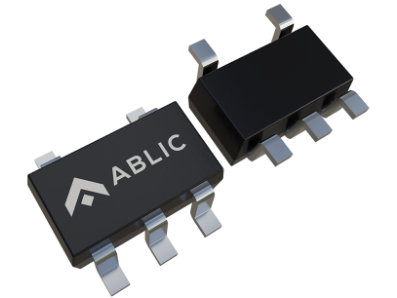

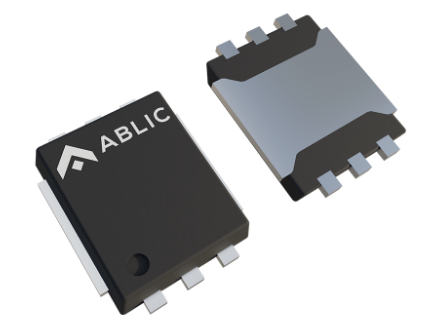

S-5791/92 B系列提供SOT-23-5(2.8 × 2.9 × t1.3 (max.) mm)封裝，以及小巧纖薄的HSNT-6(2025年)(2.46 × 1.96 × t0.5 (max.) mm)封裝。這使得它非常適合緊湊、低矮的電機應用，安裝空間有限。

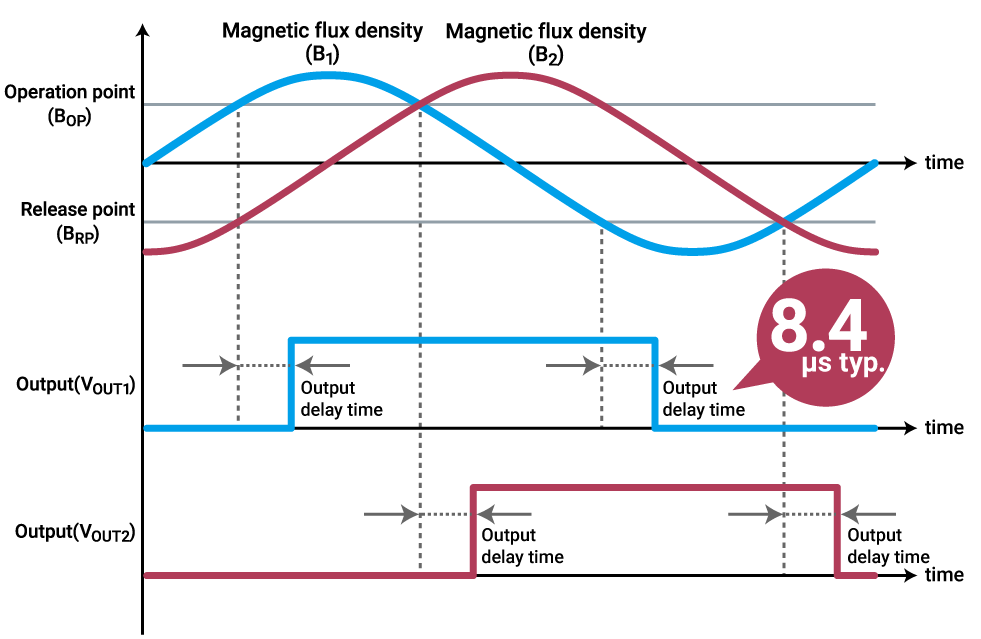

- 04 -輸出延遲時為8.4μs (typ.)

S-5791/92 B 系列從施加磁通密度到輸出反相的輸出延遲時間短，僅為8.4μs (typ.)。這使得它能夠檢測磁場的快速變化，非常適合檢測高速電機的旋轉。

02特點

● 輸出種類*1:

輸出旋轉速度和方向

正交交變輸出

● 檢測軸*1:

X和Y軸

Z和X軸

Z和Y軸

● 輸出邏輯*1(輸出旋轉速度和方向):

旋轉方向正向時VouT1="L"

旋轉方向正向時VouT1="H"

● 輸出邏輯*1(正交交變輸出):

檢測S極時VouT1,2="L"

檢測S極時VouT1,2="H"

● 輸出方式*1:

N溝道開路漏極輸出

N溝道驅動器+內置上拉電阻(10 kΩ typ.)

● 磁性靈敏度*1:

Bop =0.8 mT typ.

Bop =2.0 mT typ.

Bop =6.0 mT typ.

● 輸出延遲時間:

tD=8.4 μs typ.

● 電源電壓范圍*2:

VDD=3.8V~26.0V

● 內置穩壓器

● 內置輸出電流限制電路

● 工作溫度范圍:

Ta=-40°C~+125°C

● 無鉛(Sn 100%)、無鹵素

*1.可以選項。

*2.輸出方式為N溝道驅動器+內置上拉電阻(10 kΩ typ.) 時，VDD=3.8V~5.5V。

封裝

? SOT-23-5

? HSNT-6(2025)

03用途

? 家用電器

? 產業用電機相關設備

? 產業設備

? 住宅設備
