一、項目概況

根據數據中心用電可靠性要求高、配電系統復雜、用電規模大且密度高等特點，本項目為某移動數據中心舊配電房改造。項目主要為在0.4kV部分增設低壓備自投裝置實現主電源故障時切換至備用電源以保證電力供應的連續性，同時在配電房?jī)?nèi)增加電力監控系統實現對整個配電房的配電線路的監視、測量、控制和保護。

該項目的0.4kV供電系統主要由三路站用變進線、兩路母聯及兩路柴發進線組成，如圖所示。

二、項目方案配置

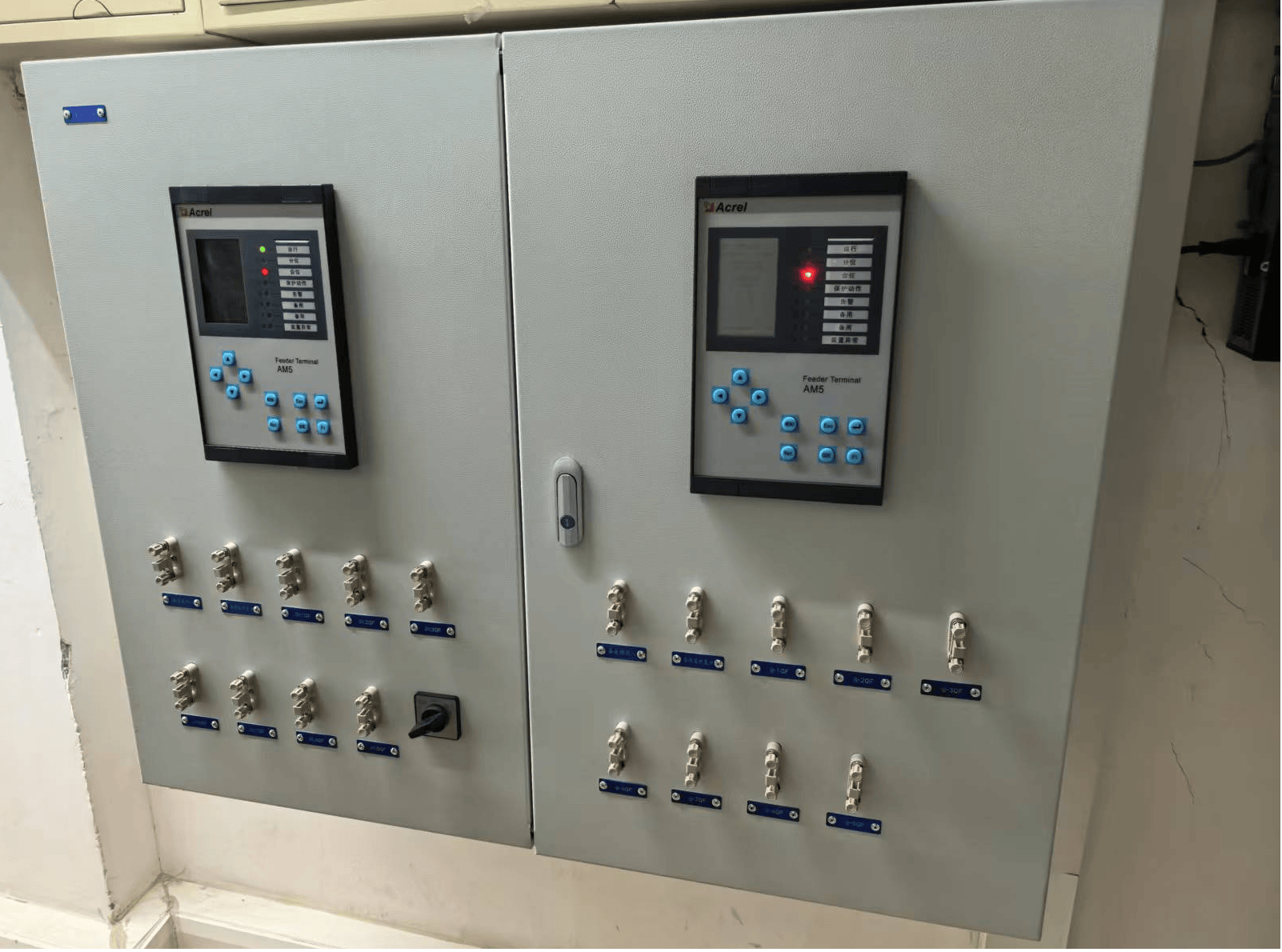

三路站用變均為10/0.4kV，且來源于同一10kV母線。其中進線1、進線2為主用進線，進線3作為兩路進線其中之一的熱備用（當兩路主用進線均失電時，只給I段母線供電），III段母線不帶負載；兩路柴發進線作為站用變進線的備用。本項目采用兩臺低壓備自投裝置AM5-DB采集三路站用變進線電壓電流、兩路柴發電壓及各斷路器位置狀態，并集成了7個斷路器的分合閘控制信號及兩個柴油發電機的啟動信號實現對該低壓系統的備自投投切的控制。本項目?jī)膳_(tái)AM5-DB低壓備自投保護裝置安裝在該配電房改造新增設的備自投壁掛箱體中。

為實時監視整個配電室的運行以及數據采集，該項目配置一套Acrel-2000電力監控系統，通過ANet-2E4S智能網關將現場設備：10kV部分原有的微機保護裝置、本次0.4kV部分改造新增的備自投裝置及0.4kV的多功能電力儀表等數據傳輸?shù)胶笈_(tái)電力監控系統，實現對本配電房設備的數據采集、監視和控制功能。

1）實時監測

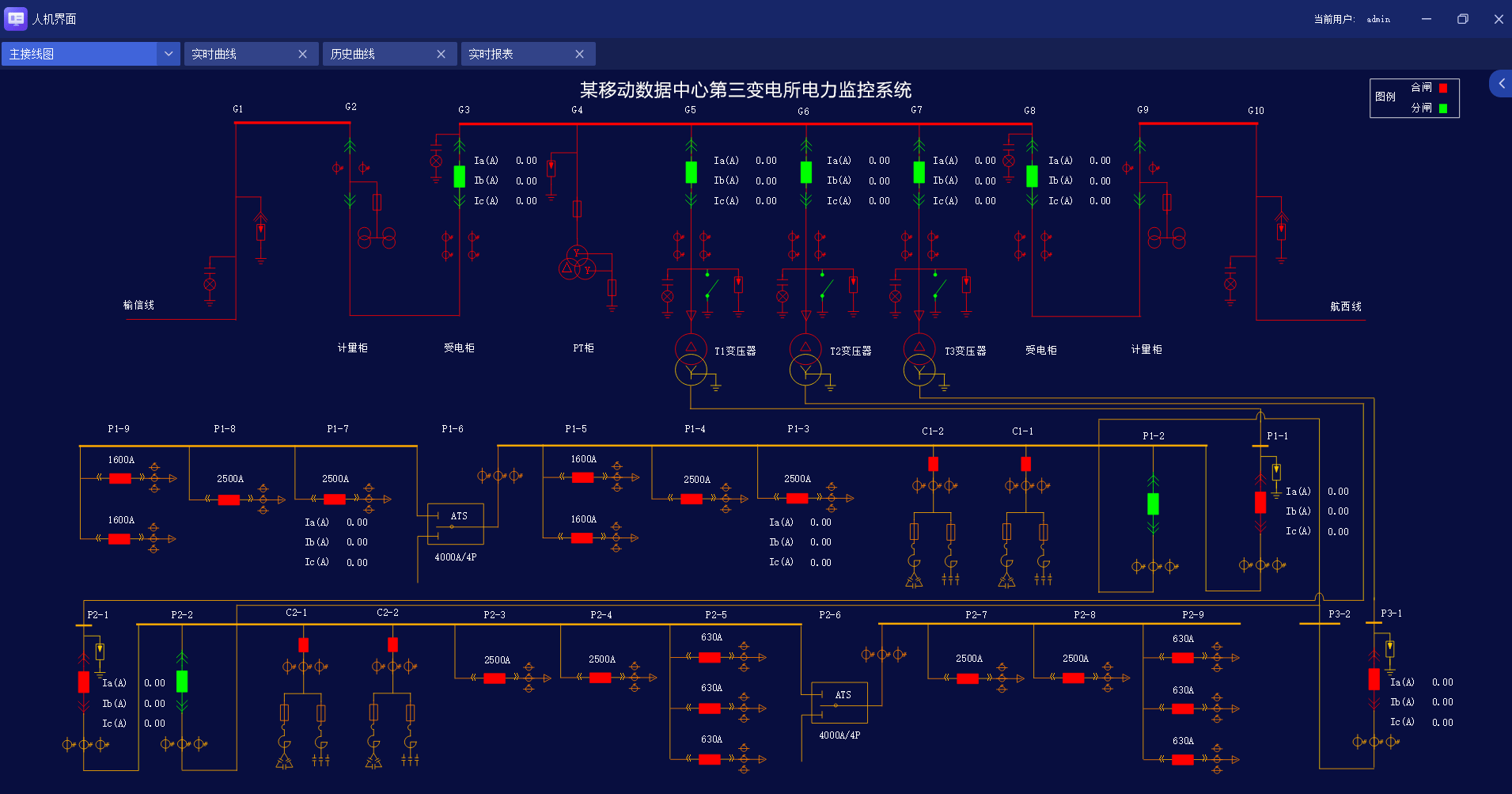

配電房整體實時監測主界面

2）電參量查詢

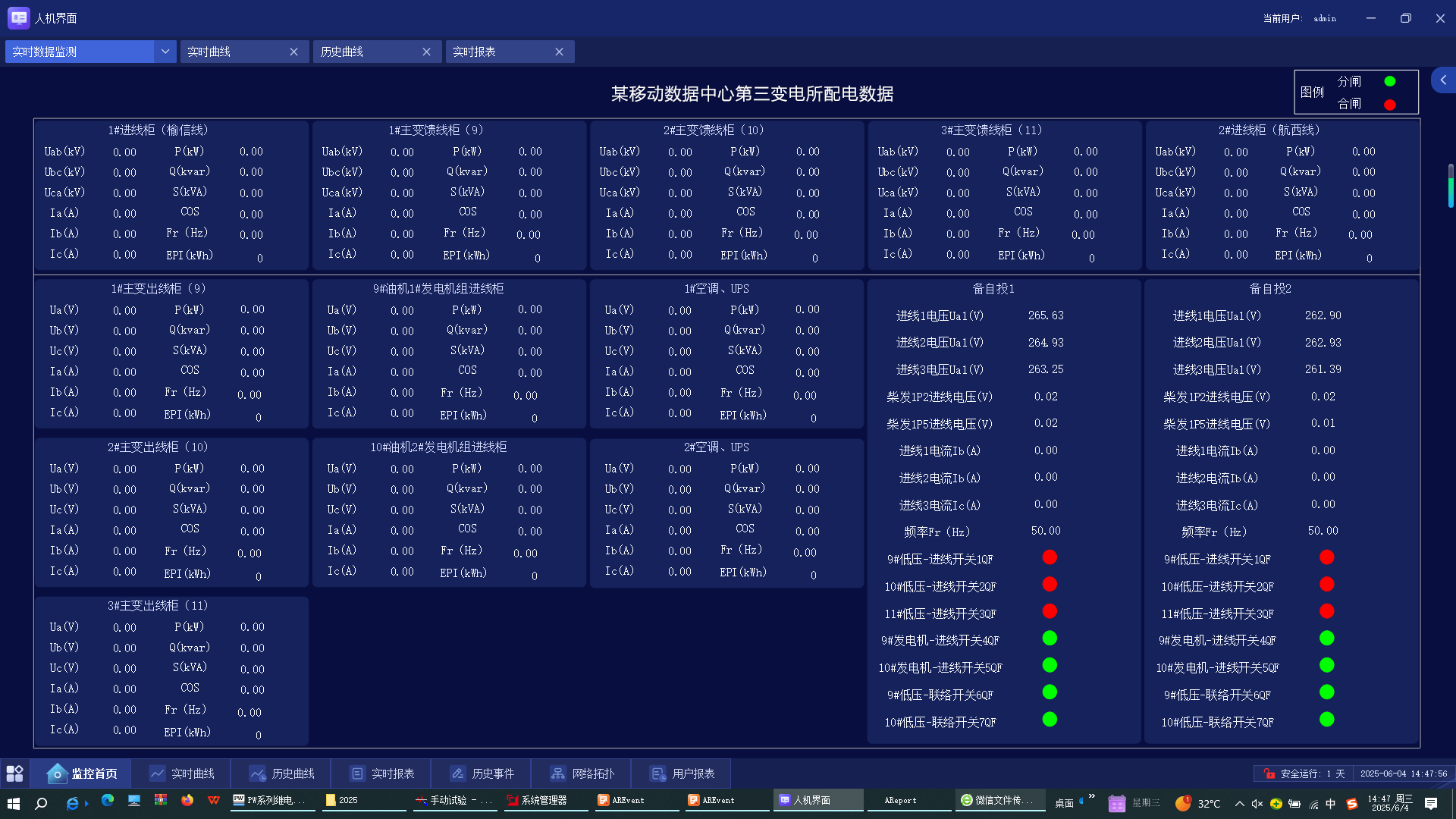

實時數據監測

3）網絡拓?fù)鋱D及通訊管理

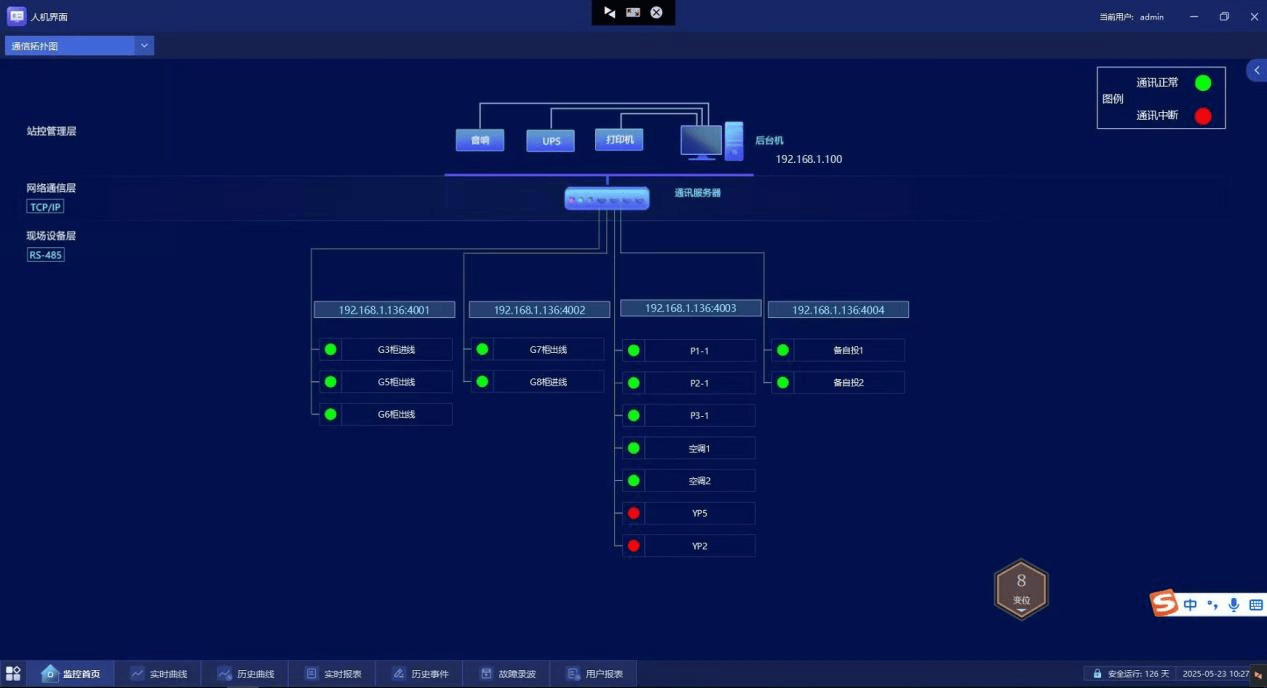

站內設備系統網絡拓?fù)鋱D

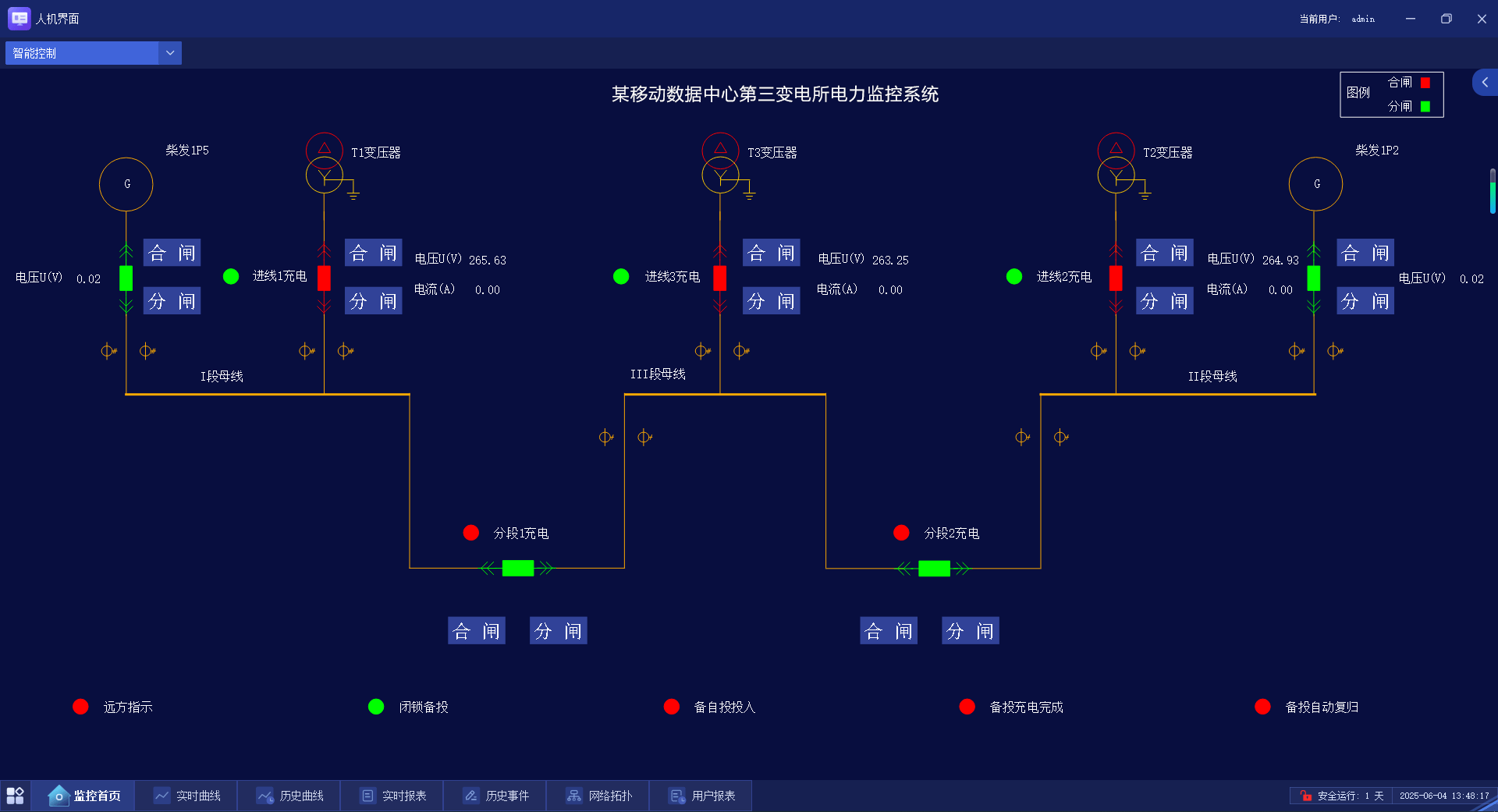

本項目Acrel-2000電力監控系統支持0.4kV備自投控制狀態顯示，主要展示三進線一聯絡兩柴發的備自投切換過程，備供進線作為兩路進線其中之一的熱備用，當三路市電進線均失電時，兩路柴發進線作為站用變進線的備用。
