Hi，各位小伙伴，我們又見面啦！

上一期我們分享了華秋DFM軟件中篩選器的使用方法（戳這里回顧：華秋DFM軟件丨操作教程——工具菜單-篩選器篇），很多小伙伴反饋說，掌握了這個快速定位的功能后，查找元件、封裝再也不是難事了，小編真的替大家開心！

除了篩選定位，在日常設計和生產準備中，大家是不是也經常被這些問題困擾：

◆ 設計完PCB，總擔心有沒有隱蔽的開路或短路問題，不知如何快速排查？

◆ 需要計算銅箔面積來做散熱或成本估算，卻只能手動測量，效率很低？

◆ 高速布線時，等長線到底差多少？有沒有工具能一鍵計算長度差異？

◆ 投板前想確認測試點是否足夠、位置是否合理，該怎么系統分析？

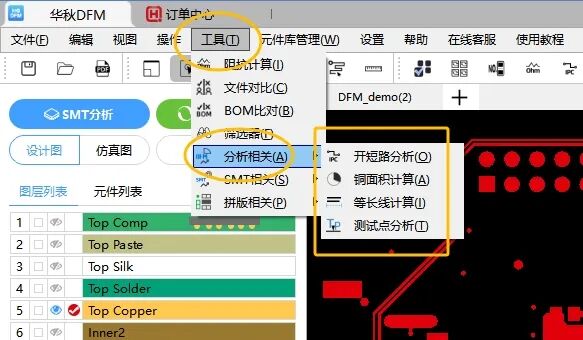

其實，這些看似繁瑣的分析與計算，在華秋DFM軟件的分析工具里都有對應的實用功能。本期小編就帶大家逐一了解開短路分析、銅面積計算、等長線計算、測試點分析這四個高頻工具，手把手教你用它們提升設計可靠性與效率～

開短路分析

提前攔截電氣隱患

設計文件在EDA軟件里面誤操作，或者輸出Gerber文件導致連接性問題時有發生，華秋DFM的開短路分析功能可以自動檢測PCB設計中的開路（未連接）與短路（不應連接的電氣接觸），在做板前提前發現連通性問題。

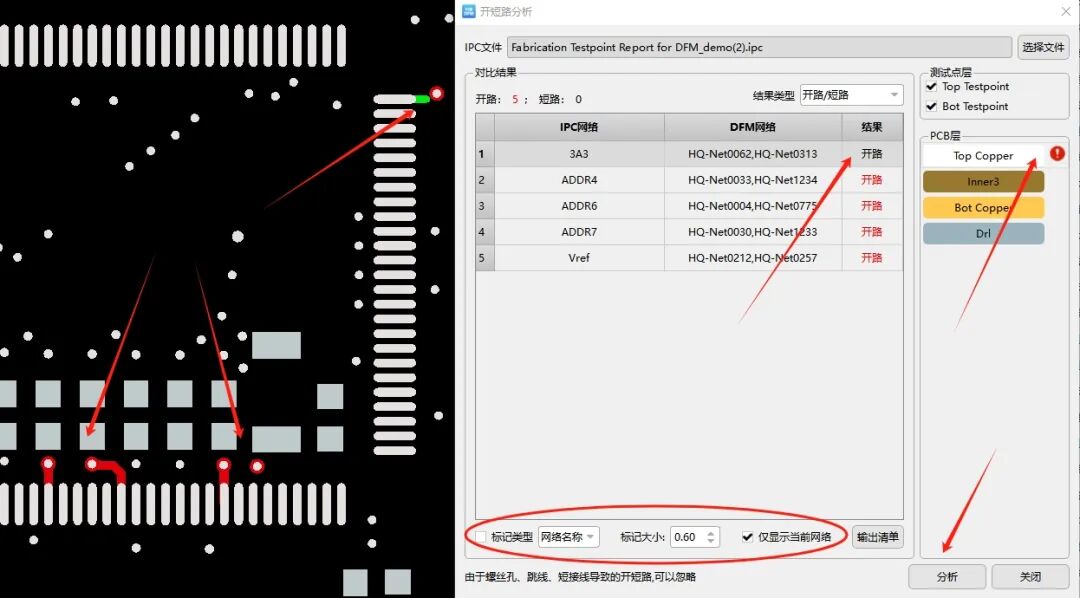

導入PCB文件后（如果導入的是Gerber文件，則需要追加IPC文件），在軟件的菜單欄中找到工具—分析相關—開短路分析；標記類型可選字符或網絡名稱，標記大小可手動填寫，最后點擊分析，則可獲得檢查結果；先在左側對比結果中，選擇要查看的網絡，然后在右側PCB層中，點擊帶紅色標記的問題層，直接定位至問題點并高亮顯示。

建議在投板前至少執行一次全面分析，尤其注意電源與信號線之間的安全間距是否滿足規則。

銅面積計算

輕松估算成本與散熱

快速統計板內各線路層的銅箔面積，適用于成本核算、散熱評估、阻抗計算輔助等場景。

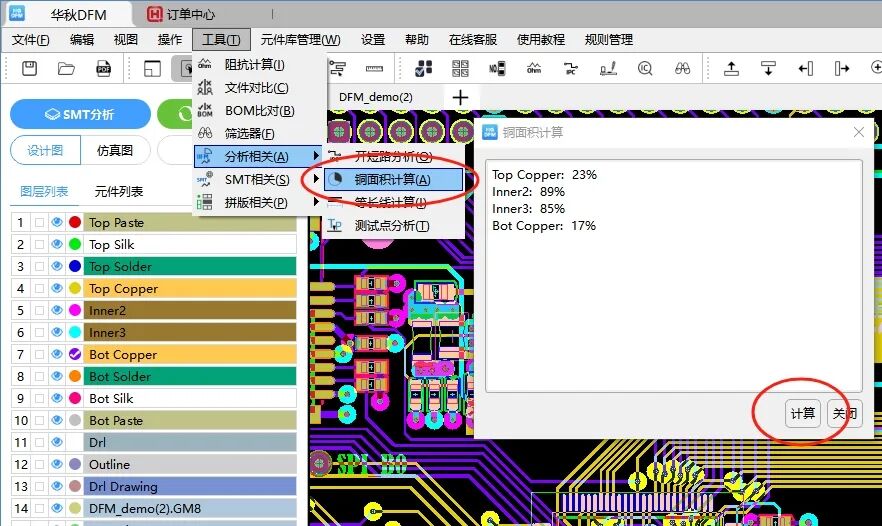

如下圖中找到銅面積計算入口，點擊計算后結果會顯示各線路層銅面積數值。

計算前請確保全部圖層已正確加載。

等長線計算

高速布線必備工具

在高頻、高速信號線或有阻抗線的PCB文件中，時長需要控制等長而去人工計算，這樣的方式繁瑣且費時，華秋DFM軟件的等長線計算功能可以自動測量信號線的走線長度，幫助調整時序匹配。

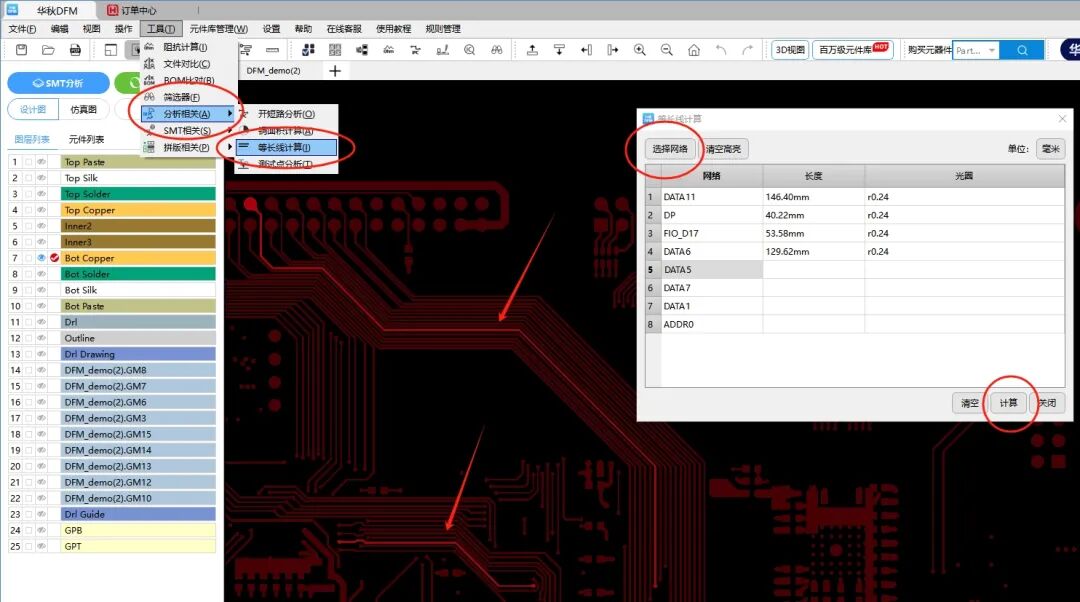

如下圖所示找到等長線計算入口，依次點擊需要比較的信號線（支持多選），計算后可得到對應的長度與直徑大小，支持mm與inch的單位切換。

該功能適用于DDR、差分對、高速總線等場景，建議在布線后期進行細調。

測試點分析

讓可制造性更可靠

檢查PCB測試點布局是否合理，包括覆蓋率、間距、孔徑等，提升后期生產效率，且能自動識別并提取純Gerber文件中含有測試點特性的測試點。

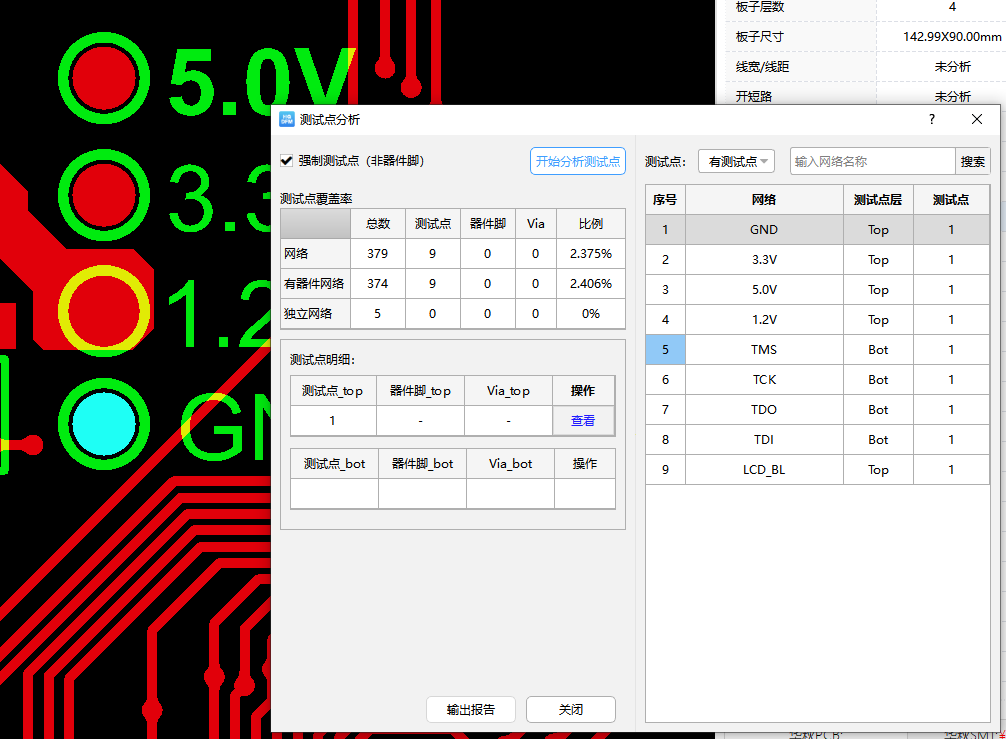

在軟件的菜單欄中找到工具—分析相關—測試點分析，可以直接定位到測試點的精確位置，并且看到網絡上對應的測試點數量及測試點所在層。在輸出的測試點報告中，可以看到測試點的高亮圖及網絡對應器件的PIN腳信息，以及網絡的測試點覆蓋率匯總。

盡量讓測試點均勻分布，避免集中在狹窄區域，同時注意避開高大元件。

通過以上四個分析工具，大家可以在設計早期發現電氣問題、精準估算板材成本、輕松把控信號等長，還能優化測試點布局——這些原本需要手動或借助多個軟件完成的工作，現在在華秋DFM里都能一鍵完成。

小編一直覺得，好的工具不僅是“解決問題”，更是“預防問題”。希望這一期的介紹，能幫大家在設計與制造之間走得更順暢。

如果還有小伙伴沒試過這些功能，不妨下載最新版華秋DFM軟件，導入自己的PCB文件體驗一下哦～

華秋DFM軟件最新下載地址（復制到電腦瀏覽器打開）：

https://dfm.elecfans.com/dl/software/hqdfm.zip?from=DFMGZH

華秋DFM軟件是國內首款免費PCB可制造性和裝配分析軟件，擁有1200+細項檢查規則。基本可涵蓋所有可能發生的制造性問題，能幫助設計工程師在生產前檢查出可制造性問題，且能夠滿足工程師需要的多種場景，將產品研制的迭代次數降到最低，減少成本。

記得持續關注華秋DFM公眾號，不錯過每一期的干貨內容喲~如果你在使用中有任何疑問或想了解的功能，也隨時歡迎在公眾號后臺私信小編！
