安森美NHP160SF與NRVHP160SF：SOD - 123FL封裝超快功率整流器的卓越之選

在電子設計領域，整流器是不可或缺的基礎元件。今天，我們來深入探討安森美推出的NHP160SF和NRVHP160SF這兩款采用SOD - 123FL封裝的超快功率整流器，看看它們?cè)趯?shí)際應用中能帶來哪些獨特的優勢。

文件下載：onsemi NRVHP160SF表面貼裝超快功率整流器.pdf

產品概述

NHP160SF和NRVHP160SF整流器采用了緊湊且散熱高效的SOD - 123FL封裝，具備快速開關性能和軟恢復特性。這種設計使得它們?cè)诠?jié)省電路板空間的同時，還能保證良好的電氣性能。其緊湊的尺寸非常適合便攜式和汽車應用，而低外形的特點則使其成為平板顯示器等對垂直空間要求嚴格的應用的理想選擇。此外，該器件在不同溫度下的低泄漏電流特性，也使其能夠滿足對靜態電流要求較低的應用場景。

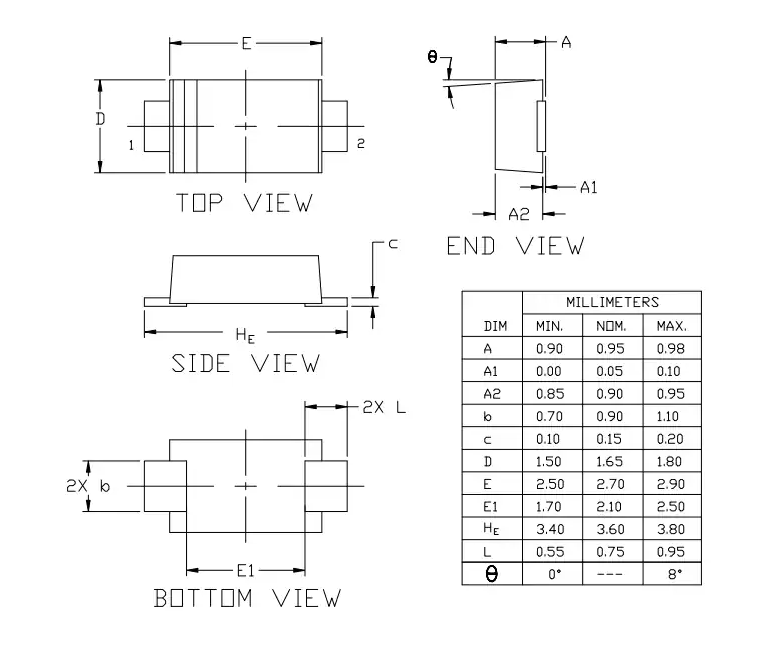

機械圖

產品特性

電氣性能優勢

• 快速軟開關：實現了低電磁干擾（EMI）和更高的效率，有助于提升整個系統的性能。想象一下，在一個對電磁干擾非常敏感的電子設備中，這種特性能夠有效減少干擾，保證設備的穩定運行。
• 低正向電壓：在不同的測試條件下，如IF = 1A、Tc = 125°C時，典型正向電壓VF為1.9V，最大為2.6V；IF = 1A、Tc = 25°C時，典型值為3.0V，最大為3.8V。較低的正向電壓意味著在導通時的功率損耗更小，從而提高了能源利用效率。
• 低反向電流：在額定直流電壓下，Tc = 125°C時，典型反向電流IR為5μA，最大為20μA；Tc = 25°C時，典型值為0.02μA，最大為2.0μA。低反向電流有助于降低靜態功耗，延長電池續航時間，對于便攜式設備來說尤為重要。
• 快速反向恢復時間：在IF = 1A、diF/dt = - 50A/μs、Tc = 25°C的條件下，典型反向恢復時間trr為9ns，最大為50ns；Tc = 125°C時，典型值為30ns?？焖俚姆聪蚧謴?fù)時間能夠減少開關損耗，提高開關頻率，適用于高頻應用場景。

物理特性優勢

• 低外形：最大高度僅為1.0mm，非常適合對垂直空間有限制的應用，如平板顯示器、超薄型電子設備等。
• 小尺寸：占地面積僅為5.94mm2，能夠在有限的電路板空間內實現更多的功能集成，滿足便攜式設備對小型化的需求。

環保特性

這些器件是無鉛、無鹵素/無溴化阻燃劑（BFR）的，并且符合RoHS標準，體現了安森美在環保方面的努力，也滿足了現代電子設備對環保材料的要求。

產品參數

最大額定值

熱特性

應用場景

汽車領域

• 汽車HID照明：在汽車HID照明系統中，需要整流器具備快速開關性能和高耐壓能力，NHP160SF和NRVHP160SF能夠滿足這些要求，確保照明系統的穩定運行。
• 柴油壓電噴射：對于柴油壓電噴射系統，整流器的可靠性和快速響應特性至關重要。這兩款整流器的低泄漏電流和快速反向恢復時間，能夠保證噴射系統的精確控制。

電源領域

• 小型適配器的功率因數校正：在小型適配器中，為了提高能源利用效率，需要進行功率因數校正。這兩款整流器的低正向電壓和低反向電流特性，有助于提高功率因數，減少能量損耗。
• 空間受限的續流二極管應用：在一些對空間要求嚴格的電路中，如高密度電源模塊，SOD - 123FL封裝的整流器能夠節省空間，同時保證良好的電氣性能。

總結

安森美NHP160SF和NRVHP160SF整流器憑借其卓越的電氣性能、緊湊的封裝和環保特性，在多個應用領域展現出了強大的競爭力。作為電子工程師，在設計電路時，我們需要綜合考慮各種因素，而這兩款整流器無疑為我們提供了一個優秀的選擇。大家在實際應用中是否遇到過類似整流器的選型難題呢？歡迎在評論區分享你的經驗和見解。
