1. 散熱風扇為什么要用到電流檢測IC

散熱風扇的無刷電機模塊，要防止堵轉，防止過載，要用電流檢測IC做保護作用。

2. 電流檢測IC在散熱風扇中的工作原理：

通常采用低阻值采樣電阻串聯在電機回路中，電流檢測IC將檢測到的電流轉換為電壓值供MCU/主控芯片分析做出判斷

3. 選型建議：

一般散熱風扇的無刷電機在28V以內的，所以要選擇對應耐壓區間合適的低壓電流檢測IC，并且電壓電流要預留足夠區間，防止峰值過高。

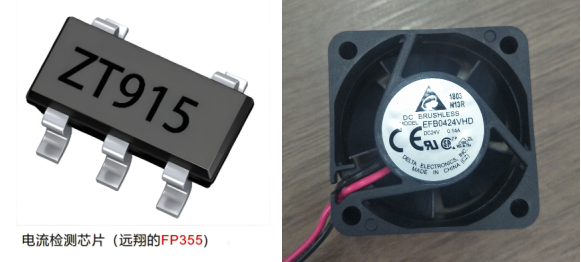

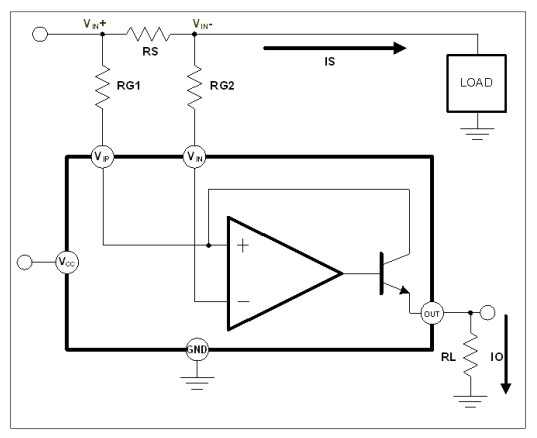

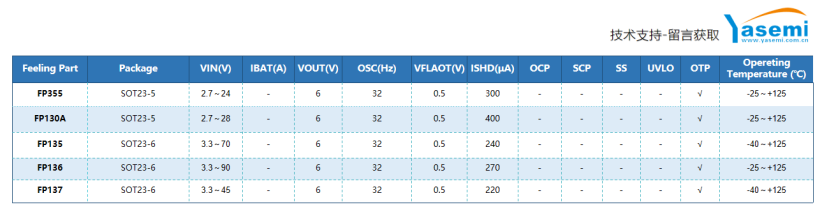

臺灣遠翔的高邊電流檢測芯片F(xiàn)P355應用在該電機模塊的設計中，具有寬輸入電壓的特點。典型應用電路如下所示：

高邊電流檢測芯片F(xiàn)P355用在無刷電機模塊設計中有以下特點：

1、 共模輸入電壓范圍：2.7V至28V，可以滿足大多數低壓應用的電流檢測耐壓區間。同時電源可以接在一起也可以分開，

2、 具有三個外部電阻靈活增益設置增益功能，輸出電流通過外部負載電阻器轉換回電壓。更加靈活

3. 常規24V風扇工作電流為200-400mA，堵轉電流可達1A以上，一般量程預留2-3倍余量。

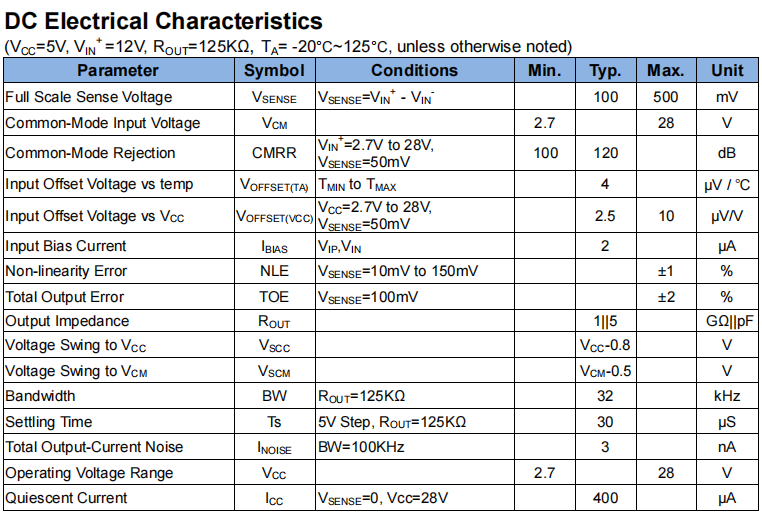

FP355電流檢測范圍覆蓋10mA-50A之間，量程廣。精度±1%，滿足精度要求。

4. 共模抑制比CMRR）：最小 100dB，典型值 120dB，抗干擾能力好

5. 在需要雙向測量電流的應用中，需要兩個FP355器件將其輸入跨接在分流電阻上，有利于多種應用方案的設計。

并且工作溫度范圍為-20℃至+125℃，耐溫范圍廣，不易損壞器件。采用SOT-23-5封裝小型封裝，且外圍電路元器件較少，適合散熱風扇這種小型應用，節省PCB板體積。
