內置速度控制(無感)三相無刷電機驅動IC

產品介紹

產品概述：

BM64071MUV-Z是用于三相無刷電機驅動器的正弦波驅動的預驅動器IC，支持48V電源控制外部FET構建的電機驅動器。

采用無傳感器驅動，不需要用于位置感測的霍爾器件。它具有速度反饋控制功能，通過調整輸入PWM信號的旋轉頻率特性和受電機影響的旋轉頻率來控制輸出PWM占空比。

芯片特點：

PWM占空比輸入的速度控制

外部輸出FET Nch+Nch

內置升壓電壓電路

無傳感器正弦波驅動

自動導程角控制

死區時間設置

電流限制功能

省電功能

旋轉方向設置

短制動控制

速度反饋控制

能夠設置電機轉速表和內置OTP的各種參數

內置多種保護：

電機鎖定保護[MLP]

高速旋轉保護，過載電壓鎖定[OVLO]

欠壓鎖定輸出[UVLO]

熱關機[TSD]

結束電流保護 [OCP])

主要規格：

工作電源電壓范圍：28V～77V

電路電流（ICC）：6.9 mA（典型值）

工作溫度范圍：-40°C至+105°C

Package

VQFN32V5050A

W (Typ) x D (Typ) x H (Max)

5.0 mm x 5.0 mm x 1.0 mm

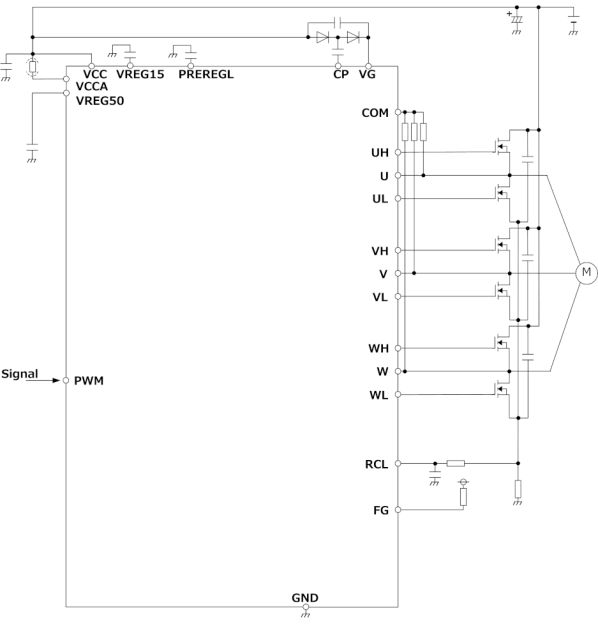

典型應用電路：

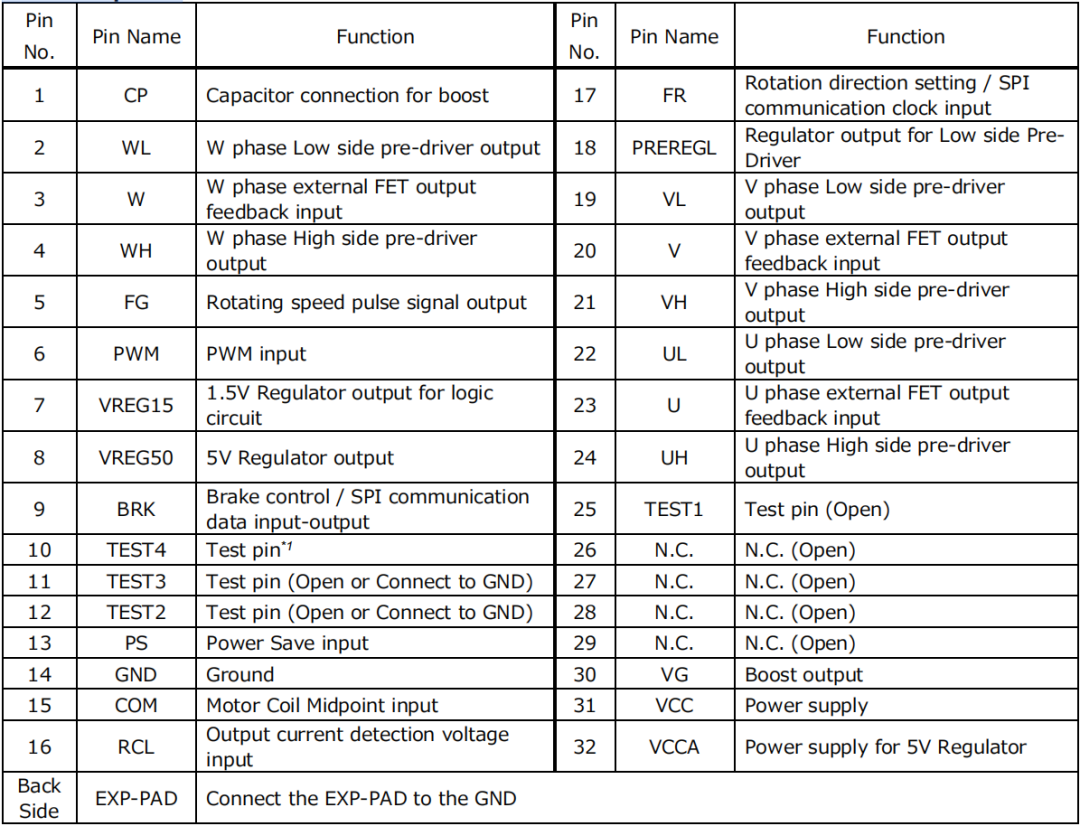

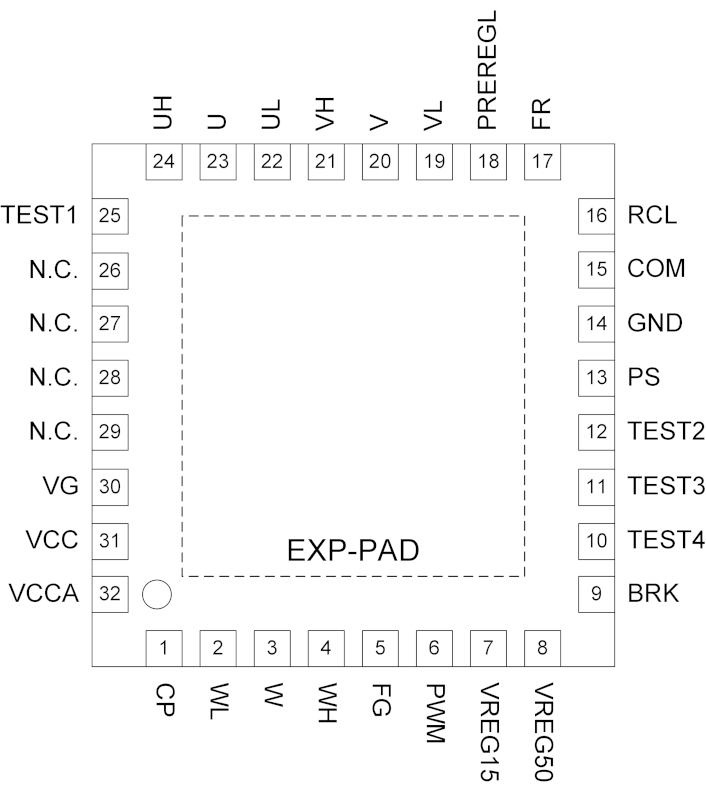

引腳配置(TOP VIEW)與說明：

芯片應用：

風扇電機

其他一般消費設備

詳細信息，請見規格書!
