在電子設計領域，數模轉換器（DAC）扮演著至關重要的角色，它能夠?qū)?a target="_blank">數字信號轉換為模擬信號，廣泛應用于各種通信、測試和醫療設備中。今天，我們就來深入探討一款高性能的12位數模轉換器——DAC5662。

文件下載：dac5662.pdf

1. 產品概述

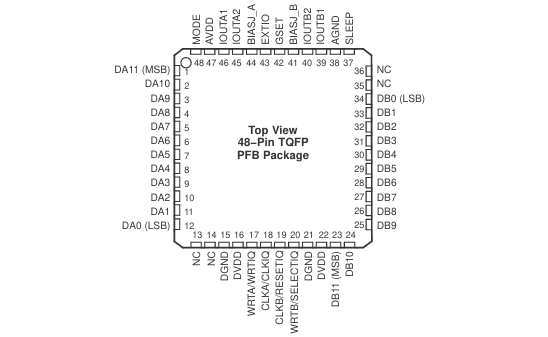

DAC5662是一款單片、雙通道12位高速數模轉換器，內置電壓基準。它的更新速率高達275 MSPS，具有出色的動態性能、緊密的增益和偏移匹配特性，適用于I/Q基帶或直接中頻通信應用。該芯片采用48引腳薄型四方扁平封裝（TQFP），工作溫度范圍為 -40°C至85°C。

2. 產品特性

2.1 高性能指標

• 高分辨率：12位的分辨率能夠提供更精確的模擬輸出，滿足對信號精度要求較高的應用。
• 高速更新率：275 MSPS的更新速率使得DAC5662能夠處理高速數字信號，適用于高頻通信和快速數據采集系統。
• 高SFDR和IMD3：在5 MHz時SFDR高達85 dBc，在15.1和16.1 MHz時IMD3為78 dBc，能夠有效減少信號失真，提高信號質量。
• 低功耗：正常工作模式下功耗僅為330 mW，在掉電模式下功耗可低至15 mW，適合對功耗敏感的應用。

2.2 靈活的配置選項

• 單電源供電：支持3 V至3.6 V的單電源供電，簡化了電源設計。
• 獨立或單電阻增益控制：用戶可以根據需要選擇獨立或單電阻增益控制模式，靈活調整輸出信號的幅度。
• 雙或交錯數據模式：支持雙數據總線或交錯數據模式，滿足不同的數據傳輸需求。
• 內置1.2 V參考電壓：內置溫度補償?shù)?.2 V參考電壓，也可選擇外部參考電壓，提高了參考電壓的穩定性和靈活性。

3. 應用領域

DAC5662的高性能和靈活性使其在多個領域得到廣泛應用，包括：

• 蜂窩基站發射通道：用于CDMA（如W-CDMA、CDMA2000、IS-95）和TDMA（如GSM、IS-136、EDGE/UWC-136）等通信系統中，提供高質量的模擬信號輸出。
• 醫療和測試儀器：在醫療設備和測試儀器中，DAC5662能夠提供精確的模擬信號，滿足對信號精度和穩定性的要求。
• 任意波形發生器（AWG）和直接數字合成（DDS）：用于生成各種復雜的波形，如正弦波、方波、三角波等，廣泛應用于通信、雷達、電子對抗等領域。
• 電纜調制解調器終端系統（CMTS）：在電纜通信系統中，DAC5662能夠?qū)?shù)字信號轉換為模擬信號，實現數據的傳輸和調制。

4. 詳細規格

4.1 絕對最大額定值

在使用DAC5662時，需要注意其絕對最大額定值，以避免對芯片造成損壞。例如，電源電壓范圍為 -0.5 V至4 V，輸入電流峰值不得超過±20 mA等。

4.2 ESD額定值

DAC5662具有一定的靜電放電（ESD）防護能力，其人體模型（HBM）ESD額定值為 +2000 V，帶電設備模型（CDM）ESD額定值為 +500 V。在使用和處理芯片時，應采取適當?shù)姆漓o電措施，以防止ESD對芯片造成損壞。

4.3 推薦工作條件

為了獲得最佳的性能，建議在推薦的工作條件下使用DAC5662。例如，模擬電源電壓（AVDD）和數字電源電壓（DVDD）的范圍為3 V至3.6 V，時鐘輸入頻率最高為275 MHz等。

4.4 電氣特性

DAC5662的電氣特性包括直流特性和交流特性。直流特性如分辨率、積分非線性（INL）、微分非線性（DNL）等，交流特性如最大輸出更新率、輸出建立時間、輸出噪聲等。這些特性決定了芯片的性能和適用范圍。

5. 數字輸入和時序

5.1 數字輸入

DAC5662的數據輸入端口接受標準的正編碼，數據位D11為最高有效位（MSB）。所有數字輸入均與CMOS兼容，輸入阻抗約為100 kΩ。

5.2 輸入接口

DAC5662支持雙總線輸入模式和單總線交錯輸入模式，通過MODE引腳進行選擇。在雙總線模式下，兩個DAC通道獨立工作，每個通道有自己的數據輸入總線、時鐘輸入和數據寫入信號；在單總線交錯模式下，I通道和Q通道共享寫入輸入和更新時鐘。

5.3 時序要求

在不同的工作模式下，DAC5662對時鐘和寫入輸入的時序有一定的要求。例如，在雙總線模式下，時鐘信號（CLK）的上升沿必須在寫入信號（WRT）的上升沿之前或同時出現；在單總線交錯模式下，需要通過RESETIQ信號確保I通道和Q通道數據的正確配對。

6. 輸出配置

6.1 模擬輸出

DAC5662提供兩個互補的電流輸出（IOUT1和IOUT2），輸出阻抗大于300 kΩ。輸出信號的電壓擺幅受到負向和正向合規性的限制，在使用時需要注意避免超出合規范圍，以免影響芯片的可靠性和性能。

6.2 輸出配置選項

DAC5662的電流輸出可以采用多種配置方式，如差分輸出、單端輸出等。差分輸出可以有效減少共模信號和偶次諧波，提高動態性能；單端輸出適用于需要單極性輸出電壓的應用。

6.3 差分變壓器配置

使用RF變壓器可以將差分輸出信號轉換為單端信號，同時提高動態性能。在選擇變壓器時，需要根據輸出頻率頻譜和阻抗要求進行合理選擇。例如，對于50-Ω雙端終端負載，1:1阻抗比的變壓器可以提供較好的輸出失真性能，而4:1阻抗比的變壓器可以提供更高的輸出功率。

7. 參考操作

7.1 內部參考

DAC5662內置1.2 V帶隙參考電壓和兩個控制放大器，通過參考電壓和外部設置電阻（RSET）可以確定滿量程輸出電流（IOUTFS）。使用內部參考時，建議選擇精度為1%或更高的電阻，并在EXTIO引腳旁路一個0.1 μF或更大的陶瓷芯片電容器。

7.2 外部參考

用戶可以通過將外部參考電壓輸入到EXTIO引腳來禁用內部參考。使用外部參考可以提高精度和漂移性能，或?qū)崿F(xiàn)動態增益控制。在使用外部參考時，0.1 μF的電容器是可選的，參考輸入具有較高的輸入阻抗（1 MΩ），可以方便地由各種源驅動。

8. 增益設置選項

DAC5662的滿量程輸出電流可以通過兩種方式進行設置：獨立增益設置模式和同時增益設置模式。在獨立增益設置模式下，GSET引腳為低電平，需要兩個外部電阻分別連接到BIASJ_A和BIASJ_B引腳，用戶可以獨立設置和調整每個DAC的滿量程輸出電流；在同時增益設置模式下，GSET引腳為高電平，兩個DAC通道的滿量程輸出電流由一個連接到BIASJ_A引腳的外部電阻決定。

9. 設備功能模式

9.1 睡眠模式

DAC5662具有掉電功能，通過將SLEEP引腳置為高電平可以進入掉電模式，此時總電源電流可降至3.5 mA以下（無時鐘信號時）。當SLEEP引腳為低電平時，芯片正常工作。

10. 應用示例

以單載波WCDMA信號發生器為例，介紹DAC5662的應用。設計要求是在30.72 MHz的中頻下生成單個WCDMA信號，相鄰信道泄漏比（ACLR）需優于72 dBc。具體設計步驟如下：

• 在數字處理器中以122.88 Msps的采樣率生成30.72 MHz中頻的單載波信號，并將12位采樣數據輸入到DAC的12位CMOS輸入端口。
• 從時鐘源生成122.88 MHz的CMOS DAC時鐘，并提供給DAC的CLK引腳。
• 將IOUTA和IOUTB差分連接到變壓器，以提供單端輸出。通常使用1:1阻抗比的變壓器。

通過實際測試，該設計的ACLR結果滿足系統要求，證明了DAC5662在該應用中的有效性。

11. 電源供應建議

為了獲得最佳性能，建議使用推薦工作條件中指定的標稱電源電壓為DAC5662供電。在大多數情況下，使用低壓差線性穩壓器（LDO）可以提供較好的性能，但也可以使用直流 - 直流開關電源，只要開關電源的噪聲性能符合要求。

12. 布局建議

12.1 布局指南

為了獲得最佳性能，建議參考DAC5662評估板（EVM）的布局。一些重要的布局建議包括：

• 使用單一接地平面，將數字信號和模擬信號分開布局，避免相互干擾。
• 盡量將模擬輸出與開關時鐘和數字信號保持距離，減少數字電路對模擬輸出的耦合。
• 將去耦電容靠近芯片的電源引腳放置，以減少電源噪聲。

12.2 布局示例

DAC5662 EVM采用4層、5.1英寸x 4.8英寸、0.062英寸厚的FR - 4印制電路板（PCB）。通過合理的布局，可以有效提高芯片的性能和穩定性。

13. 設備和文檔支持

德州儀器（TI）提供了豐富的開發工具和文檔支持，包括相關文檔、文檔更新通知、技術支持論壇等。同時，需要注意靜電放電（ESD）防護，避免ESD對芯片造成損壞。

綜上所述，DAC5662是一款高性能、靈活配置的12位數模轉換器，適用于多種應用領域。在設計過程中，需要根據具體的應用需求合理選擇工作模式、輸出配置和參考電壓等參數，并注意電源供應、布局和ESD防護等問題，以確保芯片的性能和可靠性。希望本文對電子工程師在使用DAC5662進行設計時有所幫助。你在實際應用中是否遇到過類似芯片的設計挑戰呢？歡迎在評論區分享你的經驗和見解。
