在工業控制、汽車電子及電信通信等領域，電源轉換器的性能直接決定了整個系統的穩定性與能效水平，而HTN7865作為一款高性能5A降壓轉換器，憑借其寬輸入范圍、高集成度及全面的保護機制，成為了各類高壓電源轉換場景中的理想選擇。這款轉換器不僅在核心參數上展現出顯著優勢，更在細節設計上兼顧了效率、穩定性與易用性，全方位滿足不同場景的應用需求。

從核心硬件配置來看，HTN7865具備鮮明的性能優勢。它明確定位為5A降壓轉換器，擁有4.5V到65V的超寬輸入電壓范圍，這一特性使其能夠適配多種常見的電源軌，無論是低壓的設備供電還是高壓的工業電源，都能穩定兼容。同時，芯片內部集成了一顆90mΩ的高側MOSFET，這種高集成度設計不僅簡化了外圍電路的搭建，減少了元器件的使用數量，還能有效降低電路的寄生參數，提升轉換過程的穩定性。值得注意的是，部分參數文檔中提及該器件內置80mΩ功率管，其核心目的均是通過優化功率器件性能，降低導通損耗，為高效率轉換奠定基礎。

在工作原理與關鍵性能優化上，HTN7865采用了峰值電流模式控制架構，這種控制方式能夠快速響應負載變化，有效抑制電感電流紋波，讓轉換器在不同負載條件下都能保持穩定輸出。為了進一步提升能效，特別是在輕負載場景下，該轉換器支持跳周期調制（PSM）技術，當系統處于輕載狀態時，芯片會自動調整工作模式，減少不必要的開關動作，從而大幅降低輕載時的功耗，實現高效率運行。與之配合的是125uA的低靜態電流設計，這一參數進一步強化了其在低功耗場景下的優勢，即使在待機狀態也能有效節約電能。

針對不同應用場景的靈活性需求，HTN7865提供了豐富的可編程與可調功能。其開關頻率可在100kHz至2MHz的寬范圍內通過外部電阻進行調節，設計人員可以根據具體的電路布局、電感選型以及噪聲控制要求，靈活設定最優的開關頻率。同時，開關MOS的最小導通時間僅為120ns，這一短導通時間特性使其在高壓輸入、低壓輸出的場景中表現出色，能夠有效避免因?qū)〞r(shí)間過長導致的轉換效率下降問題。此外，芯片還具備典型值為2.5ms的固定軟啟動功能，這一設計至關重要，它能在轉換器啟動過程中緩慢提升輸出電壓，有效抑制啟動瞬間的涌入電流，避免對后級電路和芯片本身造成沖擊，延長器件使用壽命。

為了確保系統在復雜工況下的可靠運行，HTN7865不僅優化了性能，還配備了完善的環路調節與保護機制。器件提供外部環路補償功能，設計人員可以通過外接補償網絡，根據實際的負載特性和系統需求，靈活優化環路的穩定性或響應速度，使轉換器能夠適配不同的輸出電容和負載類型。保護功能方面，芯片集成了逐周期電流限制、熱關斷保護、輸出過壓保護、輸出過載保護和輸入電壓欠壓保護等多重保護機制：逐周期電流限制能防止瞬時大電流損壞功率器件；熱關斷保護在芯片溫度過高時自動關斷輸出，避免過熱燒毀；輸出過壓和過載保護則為后級負載提供了安全保障；輸入欠壓保護則確保芯片在輸入電壓過低時不會異常工作，全方位覆蓋了可能出現的故障場景。

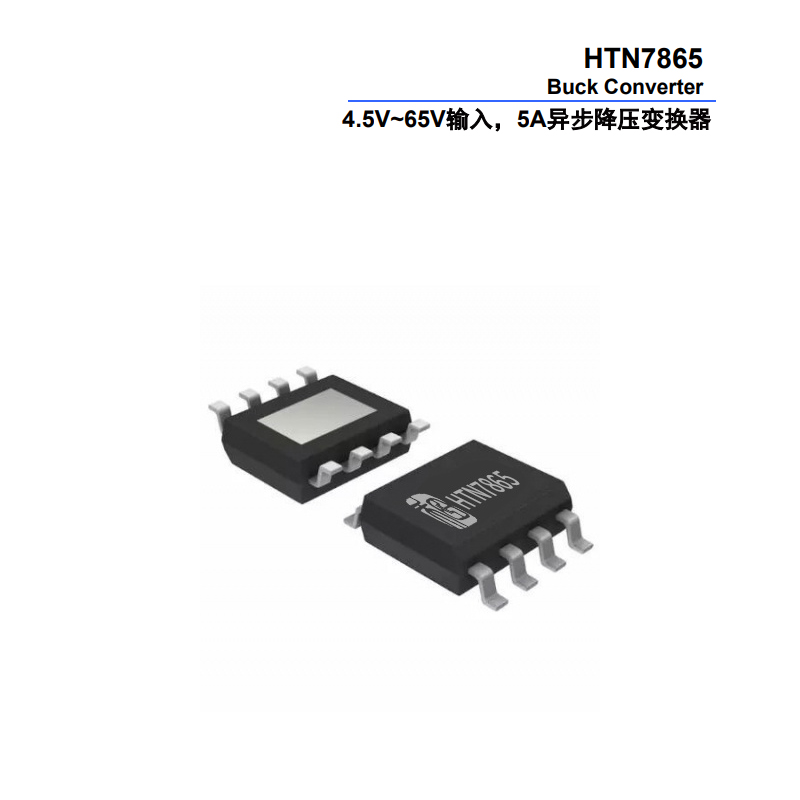

在封裝與應用場景上，HTN7865采用無鉛的ESOP8封裝，這種封裝形式具備良好的散熱性能和焊接可靠性，同時引腳布局合理，便于PCB布局設計，符合現代電子設備小型化、高密度封裝的需求?；谏鲜鲋T多優勢，該轉換器的應用場景十分廣泛，可完美適配12V、24V、48V等常見的工業和電信電源軌系統，為各類工業控制設備、通信基站等提供穩定電源；在汽車系統中，其寬輸入電壓范圍和完善的保護機制能夠適應汽車電源的復雜波動環境；此外，在分布式電源系統和各類高壓電源轉換場景中，HTN7865也能憑借其高效、可靠的性能發揮核心作用。

綜上所述，HTN7865通過寬輸入范圍、高集成度功率器件、靈活的控制方式以及全方位的保護機制，構建了一套高效、可靠的5A降壓轉換解決方案。無論是從性能優化還是可靠性設計來看，它都精準匹配了工業、汽車、電信等領域的核心需求，成為了設計人員在高壓電源轉換場景中的得力之選。
