嵌入式通信技術的升級路徑中，MCU+AT至OpenCPU的演進成為物聯網時代的關鍵方向，這一升級的必然性源于傳統架構在復雜場景下的性能瓶頸與開發局限。上篇將回溯MCU+AT架構的技術邏輯與典型應用，系統分析其在資源利用率、協議處理延遲及開發效率方面的不足，結合物聯網終端對高性能、低成本的需求，深度拆解OpenCPU架構興起的必然邏輯，為后續解析奠定基礎。

引言：從“通信外設”到“邊緣主機”的時代轉折

在物聯網的早期階段，當時的物聯網叫做“M2M”通信，蜂窩通信模組通常扮演一個外設的角色，主控MCU負責業務邏輯與外設驅動，而蜂窩模組則像一個調制解調器，被動地等待主控通過AT指令發出命令，執行諸如撥號、發送短信、上傳數據等通信任務。

直到今天，這種架構，依然是物聯網應用的重要架構。

這樣的架構簡單、通用，但也意味著一種割裂：通信與控制分屬兩個世界。

同時，隨著通信模組的算力提升，系統資源不斷擴展，模組價格不斷下降，以及應用需求的爆炸式增長，這種傳統架構逐漸暴露出它的瓶頸——穩定性檔次上不去，功耗下不來，實時性不夠，維護成本高。

同時，模組也可以不只是“被控制的外設”，它是能夠成為一個能自己運行邏輯的“主機”的，這就是OpenCPU模式。

MCUA+AT的架構，以及模組OpenCPU的架構，這兩種架構已經并行發展了至少20年。

在這20年間，前者一直是主流，后者只有少數公司采用。

但是到了2025年的今天，局面悄然發生了變化，形勢開始逆轉了。

第一章：MCU+AT架構的工作機制

在了解OpenCPU的優勢之前，我們需要先看清楚傳統MCU+AT架構到底是如何工作的。 這不僅是對歷史的回顧，也是對比的基礎。

1.1 基本結構

在MCU+AT模式下，系統通常由兩部分組成：

主控MCU：運行用戶應用邏輯（傳感器采集、控制算法、數據處理）。

蜂窩模組：負責網絡連接、協議棧處理（TCP/UDP/MQTT/HTTP等）和底層通信。

二者通常通過UART串口相連，主控通過發送AT指令文本與模組通信。

1.2 典型的通信流程

以傳感器數據上傳為例，一個MCU+AT架構的執行流程大致如下：

MCU從傳感器讀取數據；

MCU通過UART發送AT命令AT+CGATT=1 附著網絡；

模組返回OK；

MCU再發送：AT+CIPSTART="TCP","server",port建立連接；

模組建立socket并返回CONNECT OK；

MCU發送AT+CIPSEND并傳輸數據；

模組發送確認；

MCU等待SEND OK；

MCU關閉連接AT+CIPCLOSE；

模組斷開網絡。

每一步都需要MCU等待響應，所以MCU通常會維護一個AT指令的狀態機實現業務的完整閉環。

1.3 優點：簡單、兼容、可移植

不可否認，MCU+AT模式的成功在于它的低門檻與標準化：

硬件分工明確：通信邏輯交給模組，應用邏輯交給MCU；

開發門檻低：不需要理解蜂窩協議棧，只要發送命令即可；

模塊化生態：不同廠家的模組AT命令體系類似，容易替換；

風險可控：如果模組異常，MCU可以通過重啟模組恢復。

因此在早期的2G/NB-IoT/Cat.1設備中，這種架構的應用極其普遍，無論是POS機，還是智能抄表，還是充電樁，都廣泛采用了這種架構。

1.4 隱藏的復雜性：

一個看似簡單的世界，實則暗流涌動

然而，這種“看似輕量”的結構，隨著應用復雜度增加，很快就暴露出天生的限制：

1）AT指令本質是文本通信

AT命令本是早期撥號調制解調器的遺留產物，本質上是一種字符串解析機制。 當MCU向模組發送命令時，模組必須做如下幾個步驟：

接收UART數據；

解析字符串；

匹配命令；

執行動作；

格式化輸出字符串返回結果。

這意味著——每個命令都是一次“解析+應答”的高延遲過程。任何丟包、粘包、解析錯誤，都會導致通信異常。

2）多線程與異步?jīng)_突

MCU往往使用輪詢或中斷方式等待模組響應。當多任務（如同時上傳、下發、OTA、心跳）并行時，AT模式幾乎無法保證同步性。

于是會經常出現如下的問題：

“串口亂序、命令丟失、狀態機卡死、模組長時間無響應?！?/p>

這種情況下，如果把模組重新上電之外，沒有其他更好的處理辦法。

3）調試困難

AT模式中，問題可能出現在MCU端（命令未發出），也可能出現在模組端（命令未解析），也可能出現在網絡端（連接異常）。

而這些錯誤，在AT的日志上看起來幾乎一樣：或者是“超時”，或者是“ERROR”。

開發者常常陷入數小時的抓包與串口分析，但是經常難以找到根本原因。

4）功耗管理割裂

蜂窩模組的網絡狀態（RRC Active / Idle / PSM，心跳包間隔）對功耗影響巨大，但MCU無法直接獲知模組當前狀態。

因此，MCU很可能會在模組休眠時誤發命令，這就可能會造成喚醒模組過于頻繁，或者是兩個系統的休眠節奏不同步，從而很容易就使得整機的功耗翻倍或者好幾倍。

5）升級與維護成本高

MCU與模組是兩套固件，版本不一致或接口更新，往往導致幾個問題：

OTA更新復雜，系統設計的時候，就要分別考慮如何升級 MCU固件與模組固件；

調試與維護成本高；

不同模組固件版本的兼容性問題比較突出。

1.5 真實案例：

一臺共享設備的“死鎖循環”

以早期的一個案例為例：

某共享充電寶項目，使用STM32+Air724模組（AT模式），運行半年后現場出現“死機率高”的問題。

現場分析發現了如下的問題：

MCU周期性發送心跳；

若網絡擁塞，模組返回延遲；

MCU未收到響應，重復發送；

模組緩沖區溢出 → 無響應；

MCU判斷模組異常 → 重啟模組；

模組重啟2分鐘未附網；

MCU再次重啟；

整機進入死循環。

問題本質在于：兩顆芯片的狀態機不同步，而MCU無法感知模組內部狀態。

還有一個出現的情況是：

MCU對于模組設置了看門狗機制，超過30秒鐘不回復指令，就認為模組死機，從而對模組重新上電。

這種機制，平時是沒有問題的，但是在對模組固件進行FOTA升級的時候，在網絡信號不好的時候，30秒鐘往往還沒升級完畢，這時候對模組重新上電，就容易造成模組固件損壞，無法正常工作了。

1.6 結構性矛盾的根源

歸根結底，MCU+AT架構存在三個根本性的結構矛盾：

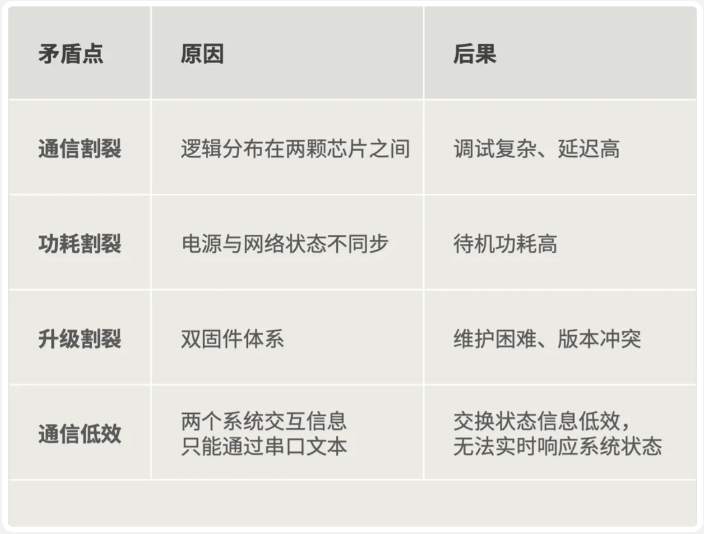

這些問題不是代碼層面的，而是架構級問題。 因此，再怎么優化串口驅動、調整命令時序，也只能臨時縫補，難以徹底解決問題。

1.7 總結

MCU+AT架構是蜂窩物聯網早期最常見的方式，其核心在于通過AT文本命令實現通信控制。該架構的優點是簡單、兼容性強、開發門檻低，缺點是通信效率低、功耗不同步、調試困難。

這種架構的根本瓶頸在于系統分層不當：控制與通信被人為分割。

當應用復雜化（并發、多線程、遠程升級）時，MCU+AT的固有缺陷就會明顯的暴露出來。

所以，MCU+AT的架構注定只能作為過渡方案，而非未來主流架構。

第二章：MCU+AT架構的缺陷詳解

在工程實踐中，MCU+AT架構的表面簡潔掩蓋了底層復雜。

許多企業在項目初期選擇它，是因為“快”“熟”“有例程”，但當量產并進入運維階段，問題幾乎不可避免地爆發出來。

以下七個層面，是這種架構最核心、最真實的缺陷，每一條都對應著實際項目中最常見的“坑”。

2.1通信層缺陷：串口的“黑洞效應”

在MCU+AT模式中，串口（UART）是唯一的通信橋梁。它既傳輸命令，又傳輸數據，還傳輸狀態。

但是，UART是一個非結構化的、異步的、無糾錯機制的通道。其設計初衷是“點對點數據流”，而非復雜的多任務交互。

于是出現了三大工程痛點：

1）丟包與粘包

MCU發送命令過快，模組緩沖區滿；

模組返回數據太快，MCU接收中斷丟字節；

在多線程操作下，極易出現字符串邊界錯亂。

2）時序依賴

每個命令必須等待前一個命令返回，否則狀態機錯亂；

網絡延遲或服務器響應慢，就可能讓系統“卡死”。

3）調試難度高

抓取串口日志往往只看到一串字符串：

AT+CIPSTART="TCP","xxx.xxx.xxx",1883

OK

CONNECT OK

AT+CIPSEND

>

任何異常都只能靠“猜”，因為底層TCP/IP狀態、信號質量、網絡重傳等，MCU一無所知。

2.2協議層缺陷：命令語言的歷史包袱

AT命令最早源自1980年代Hayes Modem的撥號命令集。那時的任務是：撥號、掛斷、發送文本。

今天的物聯網設備卻要處理如下多種需求：

JSON編解碼；

MQTT長連接；

HTTPS證書；

Socket異常恢復；

OTA升級；

多線程任務。

用一套“命令式字符串協議”去操縱這些復雜任務，帶來了幾個問題：

命令集龐大（常見超過300條AT）；

廠家之間不兼容；

模組版本變動頻繁；

命令的解析成本高，

系統的可靠性低。

工程上最痛苦的是，不同模組廠家的AT行為細節不同。

即使同一命令AT+CGATT，其返回格式、超時機制、異常碼都可能不同。

這讓軟件的問題分析的難度極大。

2.3功耗層缺陷：兩套時鐘的錯拍

蜂窩通信模組內部有復雜的功耗狀態機：

RRC Active → Idle → PSM → Wakeup。

但外部MCU完全看不到這些狀態，只能憑時間估計。

于是會出現兩種常見的錯誤：

MCU在模組未喚醒時發送命令，導致超時；

模組剛進入低功耗模式，MCU又觸發通信，導致頻繁喚醒。

結果會導致系統的總體功耗經常翻倍，使得電池壽命大幅度縮短。

2.4穩定性缺陷：雙狀態機的異步地獄

MCU有自己的任務狀態機，模組內部也有通信狀態機。

兩者相互獨立，沒有共享內存或消息隊列機制。

這就像兩個人隔著電話合作寫程序，一個人說一句，另一個人執行一句。

在復雜邏輯下（例如OTA+MQTT+HTTP同時進行），極易出現如下問題：

命令重疊；

返回混亂；

狀態丟失；

異常重啟。

2.5成本缺陷：冗余硬件+冗余軟件

MCU+AT架構意味著兩套系統：一套MCU系統，一套蜂窩模組系統。

這兩套系統，各自需要分別處理電源管理，晶振和時鐘，固件升級，內存管理和調試日志。

對于量產企業而言：物料成本至少高出30～50%，PCB占用面積大，測試流程復雜，供應鏈BOM冗長，加工的良率下降。

更致命的是，軟件維護成本提高數倍。

每次升級，都至少需要兼顧如下事宜：

同步MCU固件；

同步模組固件；

測試兩者兼容性；

重新做OTA測試。

許多企業因此干脆凍結版本，寧可一直使用有缺陷的老固件，也不愿意升級更完善的新固件。

2.6調試與維護缺陷：黑箱中的黑箱

MCU無法直接訪問模組內部的協議棧日志；而模組內部的日志格式又與MCU不兼容，無法輸出。

這導致開發者調試如同“盲人摸象”：

對于串口通信失敗，網絡丟包，都缺乏有效的調試手段。

如果是在OpenCPU模式下，開發者可直接調用調試接口打印底層日志，能通過事件觸發看到TCP狀態。

但在MCU+AT模式下，這一切都是黑箱。

所以MCU+AT架構的調試周期常常是：

1天寫邏輯，3天抓日志，5天復現，2周找不到故障的根本原因，調試效率非常低下。

2.7安全與OTA缺陷：雙固件的雙重隱患

在安全與維護層面，MCU+AT也面臨兩道難題：

1）雙固件升級問題

MCU與模組需要分別升級；

網絡更新失敗概率加倍；

OTA包大、成本高；

一方更新后另一方不兼容，導致整機磚化。

2）安全漏洞難修補

MCU與模組分屬不同團隊；

通信鏈路暴露在UART層；

加密/認證邏輯分散；

缺乏固件安全機制。

隨著大家對安全的要求提高（TLS1.2、證書認證等），這種割裂架構已難以滿足要求。

2.8總結：架構性疲勞的不可逆趨勢

MCU+AT模式的每一個問題，都可以靠補丁修一陣子，但沒有任何一種補丁能根治。

因為根因在于：

它把邏輯拆成了兩個物理世界。

通信與控制被強行分離，串口成了“最細的瓶頸”。

在今天這個要求低功耗、高穩定、可OTA的IoT時代，它已不再可持續。

因此，行業開始轉向一種新的方式：

讓模組不再是被控制的外設，而是具備完整運行能力的計算單元——這就是OpenCPU。

第三章：OpenCPU架構的原理、運行機制與演進邏輯

能否讓功能日益強大的通信模組自己承擔所有計算與控制任務，從而開啟一個更高效，讓模組“自己思考”的新時代？

這正是OpenCPU架構所實現的革命性跨越。

3.1從“外設”到“主機”：角色的重定義

要理解OpenCPU的本質，必須先從角色轉變談起。

在MCU+AT模式中，模組只是一個通信外設（Peripheral）。

而在OpenCPU模式下，模組的地位徹底改變——它不再等待指令，而是直接運行應用程序、控制外設、與云端交互。

換句話說：OpenCPU是讓蜂窩模組“變成計算機”的過程。

這并非一句營銷口號，而是架構級的重生。

模組內部的主控SoC原本就擁有幾百MHz的主頻、幾MB級的 Flash與RAM，有數十個對外開放的IO，支持GPIO、UART、 SPI、IIC、CAN、Camera、LCD等外設。

這些資源完全足以承載一套非常完整的物聯網的硬件系統，無需額外的CPU。

3.2OpenCPU的基本組成

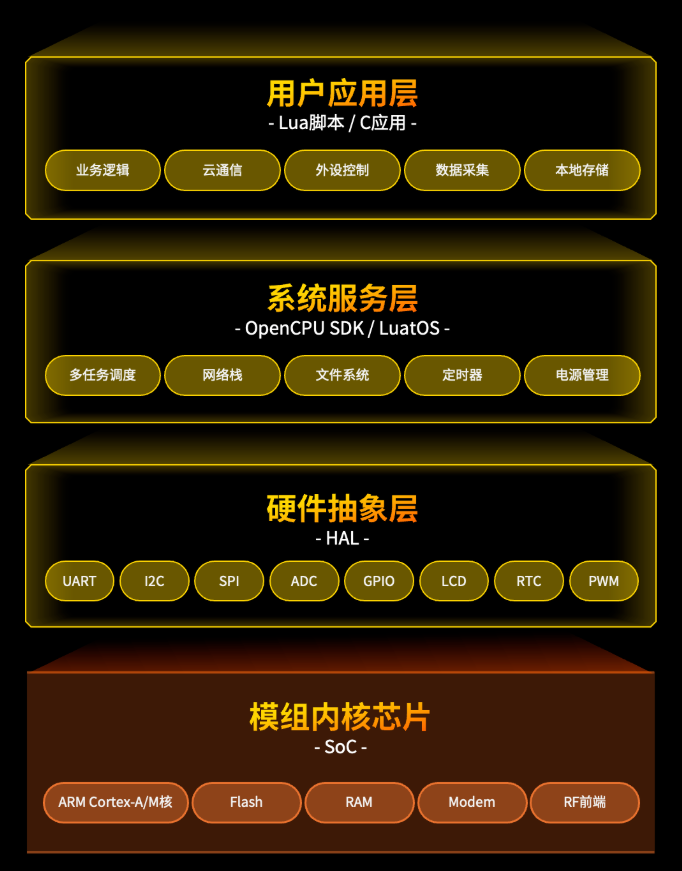

無論是LuatOS、OpenCPU SDK，還是定制平臺，它們在結構上都遵循同樣的三層邏輯：

這種結構的關鍵在于：通信協議棧、操作系統、應用邏輯，在一個封閉而統一的系統中運行。

這讓模組可以自主完成從“感知 → 計算 → 通信 → 控制”的全過程。

3.3OpenCPU的運行機制

以Air8000+LuatOS為例，其內部運行流程如下：

1）系統啟動

上電后，bootloader校驗固件完整性 → 掛載文件系統 → 啟動LuatOS運行。

2）任務調度

LuatOS內核基于事件驅動架構，不同功能模塊注冊任務：

網絡連接任務；

數據采集任務；

定時器；

消息訂閱和分發（sys.publish / sys.subscribe）。

3）網絡棧啟動

調用系統API初始化基帶、SIM、PDP上下文：

可通過netdrv.ready()檢查網絡狀態；

支持TCP、UDP、MQTT、HTTP等協議。

4）外設驅動加載

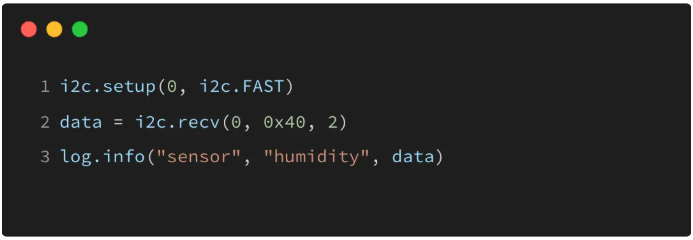

大家可通過Lua或C接口直接控制外設：

5）業務邏輯執行

腳本周期性采集數據 → 打包 → 上報MQTT；

異常時自動重連或觸發看門狗。

6）遠程管理與OTA

系統支持FOTA（固件或腳本遠程升級）；

可通過云端HTTP推送更新包；

OTA過程帶CRC校驗與分區回滾機制。

3.4關鍵技術特征

1）事件驅動與異步機制

OpenCPU平臺普遍采用事件驅動模型，而非輪詢或阻塞式結構。

這意味著：各模塊之間通過消息隊列通信。

網絡、定時器、IO 操作均為異步回調；

系統可同時處理多個事件。

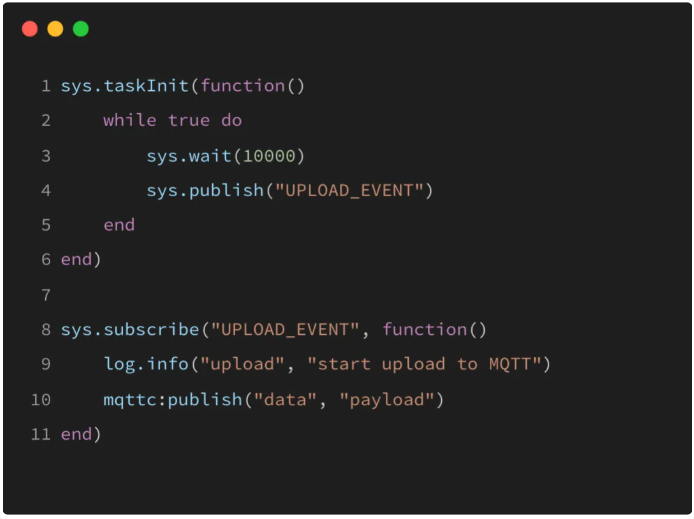

在LuatOS中，一個典型的事件模型如下：

這種機制消除了傳統AT架構下的“等待阻塞”，提升并發與響應速度。

2）文件系統與本地存儲

OpenCPU模塊內置Flash文件系統，可用于：

日志存儲；

數據緩存；

OTA分區；

配置文件。

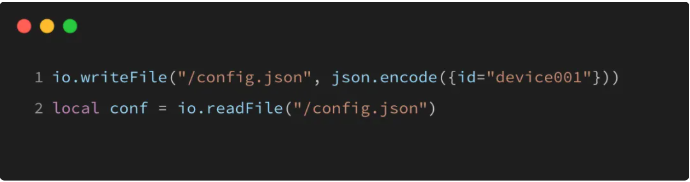

示例（Lua）如下：

這使模組本身具備“邊緣緩存”的能力，可在離線時緩存數據，在線后批量上報。

3）多線程與任務調度

雖然許多模組硬件上是單核，但通過輕量化RTOS（如：LuatOS的協程系統），可實現偽并發的多任務。

系統任務調度器負責管理任務隊列、優先級與超時。

相比MCU+AT模式的單線程串口等待，這種模型極大提升系統吞吐量。

4）功耗管理與喚醒控制

OpenCPU可以直接訪問底層電源管理單元（PMU），根據網絡狀態自動進入休眠模式。

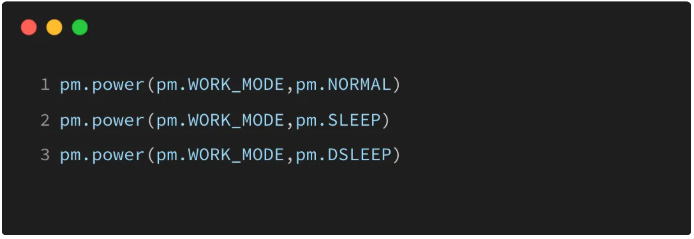

開發者可靈活設定休眠條件：

系統內部會協調RRC狀態、定時器、外設活動，避免MCU+AT模式的“錯拍”問題。

5）安全機制

由于所有邏輯運行在模組內部，OpenCPU可以統一實現：

TLS/DTLS加密；

證書存儲；

安全啟動（Secure Boot）；

完整性校驗（CRC/簽名）；

OTA簽名驗證。

這讓安全從“外圍補丁”變成“系統內建”，可以非常方便的提升系統的安全線，更容易符合現代物聯網的安全標準。

3.5OpenCPU的演進邏輯

OpenCPU的出現并非偶然，而是三股趨勢共同推動的結果：

1）硬件趨勢：算力下沉

隨著模組采用更強SoC，算力空余明顯；

過去只夠跑協議棧，現在足夠跑協議棧+應用的組合。

2）軟件趨勢：RTOS與腳本化成熟

RTOS體積小、調度高效；

Lua、MicroPython 等腳本語言讓開發門檻降低。

3）商業趨勢：成本與周期壓力

市場要求一體化設計、快速迭代、低BOM；

OpenCPU模式正好滿足這些需求。

3.6LuatOS的代表性意義

系統內部會協調RRC狀態、定時器、外設活動，避免MCU+AT模式的“錯拍”問題。

5）安全機制

由于所有邏輯運行在模組內部，OpenCPU可以統一實現：

TLS/DTLS加密；

證書存儲；

安全啟動（Secure Boot）；

完整性校驗（CRC/簽名）；

OTA簽名驗證。

這讓安全從“外圍補丁”變成“系統內建”，可以非常方便的提升系統的安全線，更容易符合現代物聯網的安全標準。

3.5OpenCPU的演進邏輯

OpenCPU的出現并非偶然，而是三股趨勢共同推動的結果：

1）硬件趨勢：算力下沉

隨著模組采用更強SoC，算力空余明顯；

過去只夠跑協議棧，現在足夠跑協議棧+應用的組合。

2）軟件趨勢：RTOS與腳本化成熟

RTOS體積小、調度高效；

Lua、MicroPython 等腳本語言讓開發門檻降低。

3）商業趨勢：成本與周期壓力

市場要求一體化設計、快速迭代、低BOM；

OpenCPU模式正好滿足這些需求。

3.6LuatOS的代表性意義

我們是國內最早全力推動OpenCPU模式的公司之一，其LuatOS平臺在Air系列模組上全面替代傳統AT模式。

特征包括：

全異步架構：事件驅動、消息分發；

腳本化開發：Lua是C的膠水語言，是速度最快的腳本語言，語法簡單，可快速上手；

API豐富：內置了73個核心庫、30多個擴展庫，涵蓋了HTTP、MQTT、Socket、文件系統、Camera、GNSS、音頻、UI、通話、短信、FTP、多網融合等等完善的庫；

硬件抽象層完備：GPIO、I2C、SPI、ADC、PWM、LCD、Camera、CAN都有成熟的支持庫；

OTA完整鏈路：云端推送、分區升級、CRC校驗。

一句話概括：LuatOS讓模組成為“運行在蜂窩網絡上的嵌入式計算機”，而不再是“被串口操控的通信外設”。

3.7總結

OpenCPU的本質——是把通信模組變?yōu)榭蛇\行用戶邏輯的嵌入式主機。

它通過統一的RTOS+SDK，把通信、控制、低功耗、文件系統、微數據庫、UI、視覺功能，整合在一個固件系統；通過事件驅動的異步機制，腳本化開發，讓系統更加靈活、實時與穩定；同時解決了系統安全、低功耗、OTA等問題。

LuatOS和Air系列硬件的結合，是OpenCPU模式的代表，并且實現了完整生態，有成熟的開發者社區。
