在學習NVH振動異響故障診斷時，我們時常會聽到這樣一個概念——

“高頻聲響，低頻發生”

很多技師對此感到疑惑，時常出現概念上的混淆，也不知這一概念對實際診斷到底有什么幫助。那么今日，我們就通過NVH波形，一起來探討現象背后原因及其應用。

汽車NVH免拆診斷

01

現象認知

“高頻聲響，低頻發生”

字面意思并不難理解，即低頻的敲擊會產生高頻的聲音。

原瑞鎧老師曾在《汽車維護與修理》2025年6月的免拆診斷專欄中，發表過這樣一個案例：

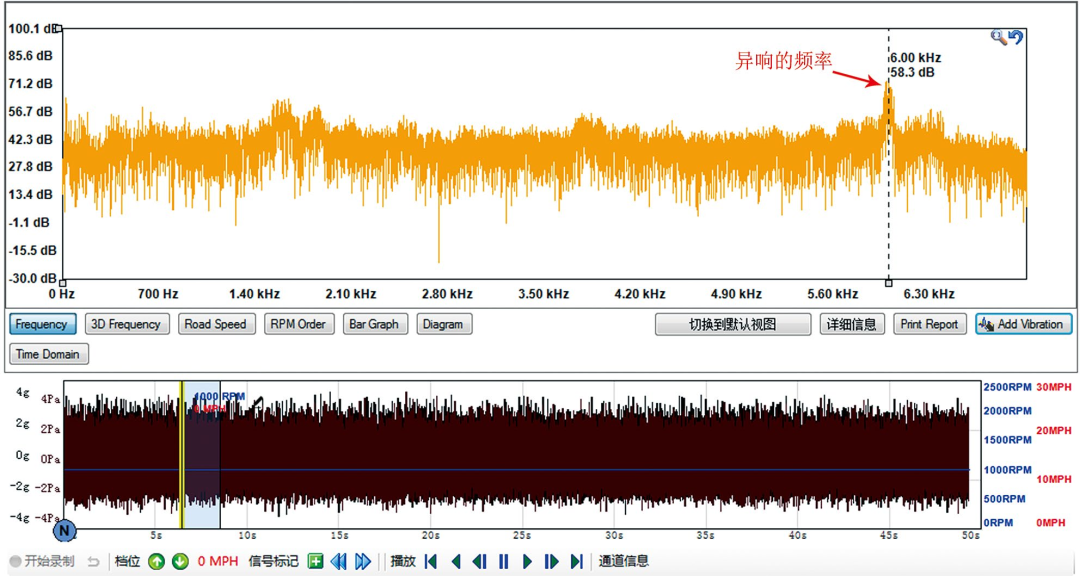

一輛帕薩特車?yán)錂C(jī)啟動后，發動機會發出“嘰嘰”的異響。測到這個“嘰嘰”聲的頻率為6kHz，而經過計算，發現導致“嘰嘰”聲的罪魁禍?zhǔn)?，卻是“冷卻液泵”——轉動頻率僅約為17.84 Hz。

圖1 6kHz的異?！皣\嘰”聲

明明波形上指示的是6kHz的高頻異響，為何發聲源的轉動頻率卻這么低？

這是很多技師診斷時容易踩的坑，一不小心可能就陷入了“苦找高頻發聲源”的誤區。

那究竟為什么會出現這種現象呢？

02

原因探究

其實，出現“高頻聲響，低頻發生”的原因很簡單，我們用一個更易于理解的情境來說明：

用打鼓的方式來理解

我們知道，敲擊鼓面，鼓會發出“咚咚”聲響。

假設一秒敲擊一次，即敲擊頻率是1Hz。此時，我們每秒聽到的鼓聲卻是400Hz（以小型手鼓聲為例）。

這是因?yàn)?，敲擊的?dòng)作，會讓皮質鼓面發生彈性形變。鼓面被敲擊的區域會先向下凹陷，隨后在自身彈性和張力的作用下快速恢復原狀，并因慣性繼續向上凸起，如此反復形成機械振動（受迫振動）。這個受迫振動的過程，速度極快（如：可達到一秒400次），隨后幅度逐漸變小至停止。

如圖2，鼓面振動時，帶動鼓腔內空氣一起振動，形成駐波放大敲擊聲，最終形成了“鼓聲”。

因此，雖然我們最終聽到的是更高頻的鼓聲（現象），但實際導致聲音出現的，卻是低頻的敲擊動作（激勵）。

波形的理解

那么，從波形的角度，又如何進一步理解這個過程呢？

此前直播中，南通同鑫寶馬專修店的張晨老師，給大家準備的課后練習題——一段用60分的節拍器錄下的聲音。如以下兩張圖：發聲頻率為1Hz（每秒響一次），產生了約1.4KHz的聲音。

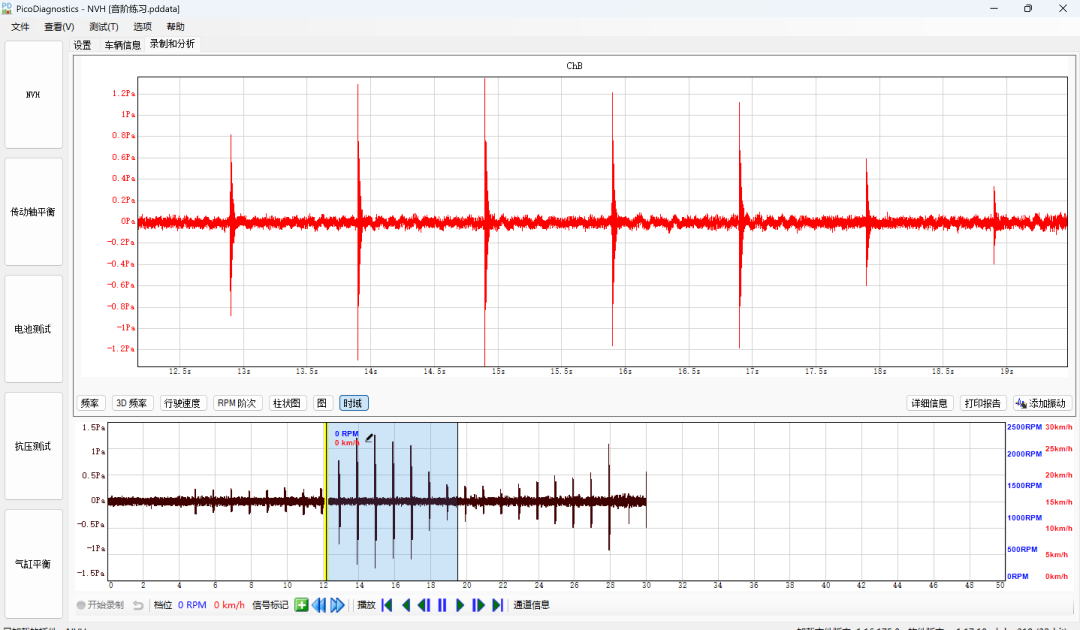

圖3 發聲頻率1Hz

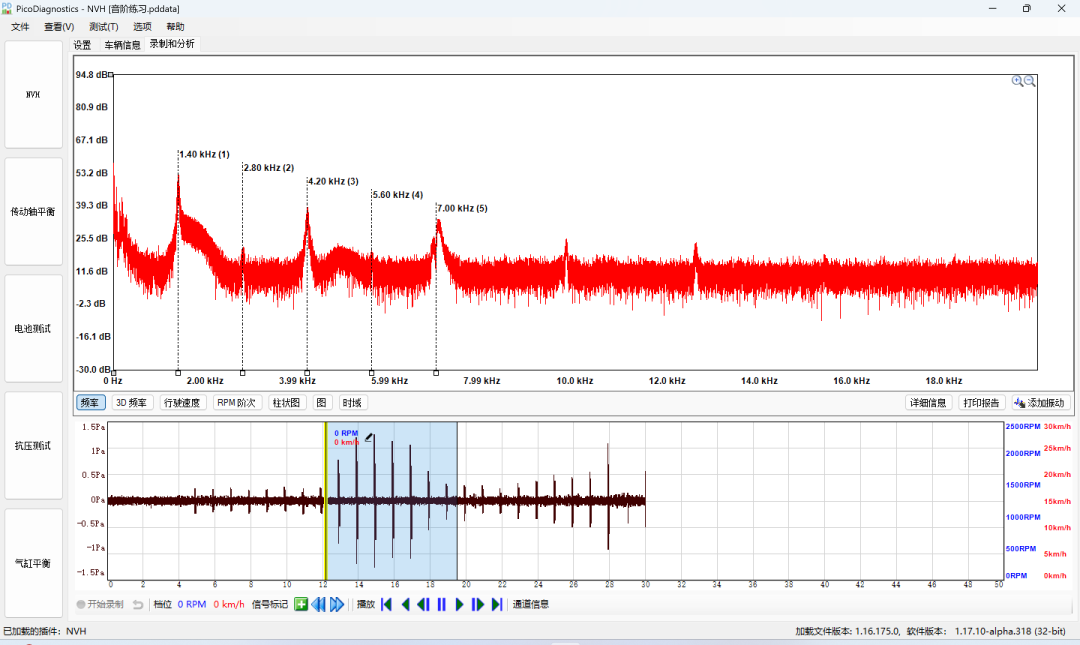

圖4 聲音頻率1.4kHz

如以下音頻。使用PicoDiagnostics中自帶的【低通過濾】，過濾出1.1kHz以下的聲音。此時你是不是聽不到“滴滴”聲了？沒錯，這也就說明了這個聲響頻率確實在1.1KHz以上。

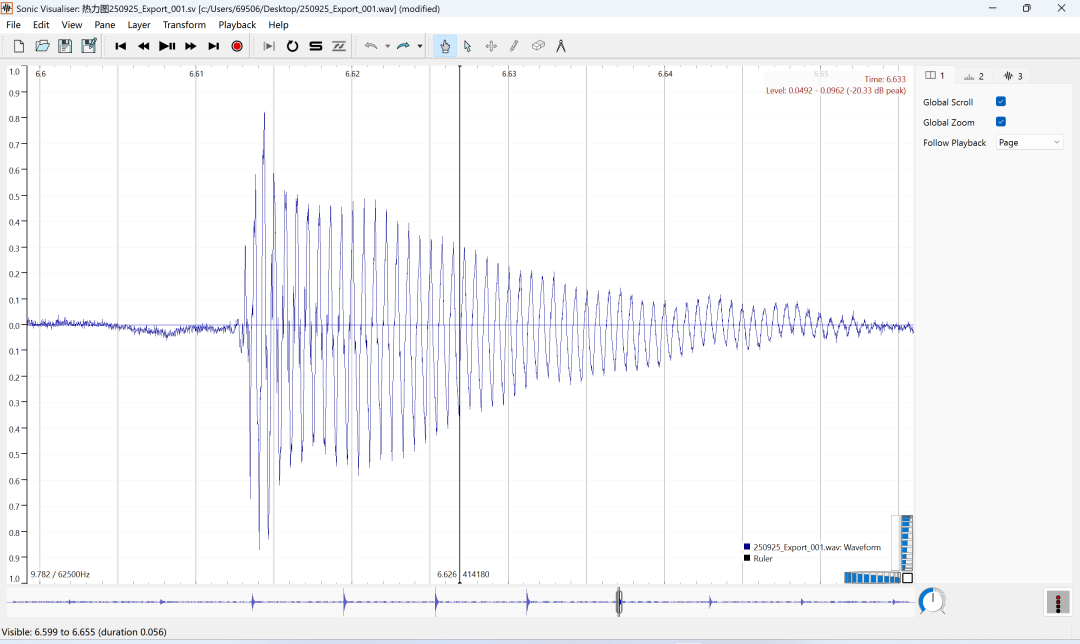

我們將采集到的波形導出為音頻，并使用Sonic Visualiser軟件打開這段音頻。挑選某1次的敲擊，放大。如圖5，可看到：1次敲擊后，伴有多次高頻振動。

圖5 使用Sonic Visualiser軟件打開音頻

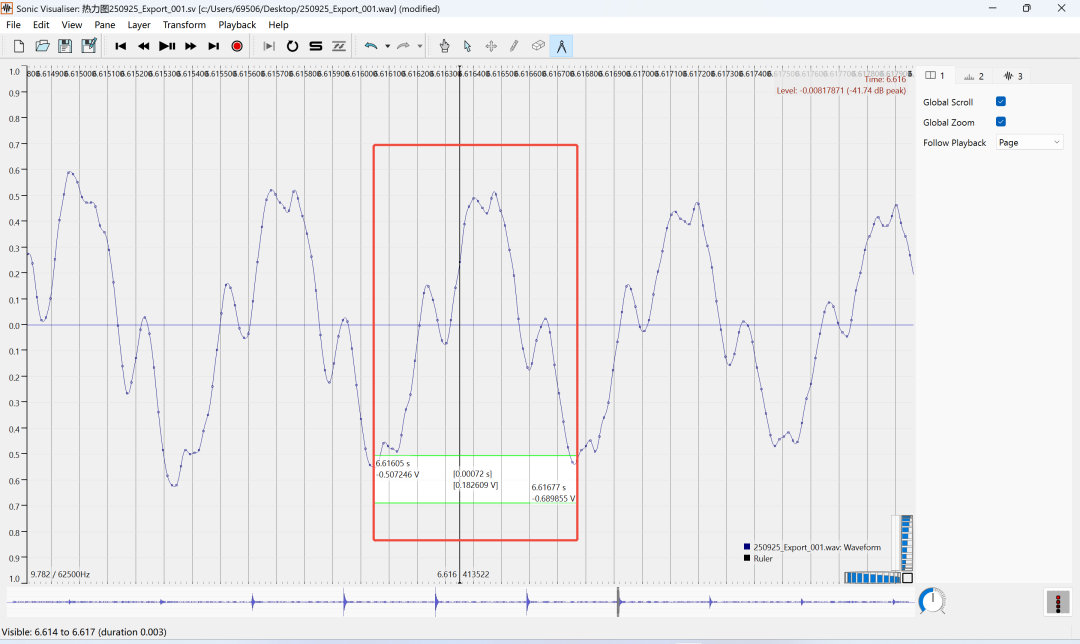

再放大，選取一個高頻振動周期，如圖6，測量其周期時間約為:0.00072s, 其頻率為1/0.00072s=1388.89 Hz。

與圖4中NVH軟件顯示的聲音頻率1400Hz相符！

圖5 放大單獨高頻振動周期

03

診斷啟示

至此，相信你也已經很明確了。

低頻的敲擊是響聲出現的源頭，但我們聽到的聲響，其實來自于被敲擊物體自身的高頻振動。

如：高速振動的鼓面、鐵片等

所以，“高頻聲響，低頻發生”的問題，找到異響自身的頻率是不夠的。想要斬草除根，必須找到激勵源頭對應的頻率。

異響頻率好找，使用頻譜圖即可快速鎖定。

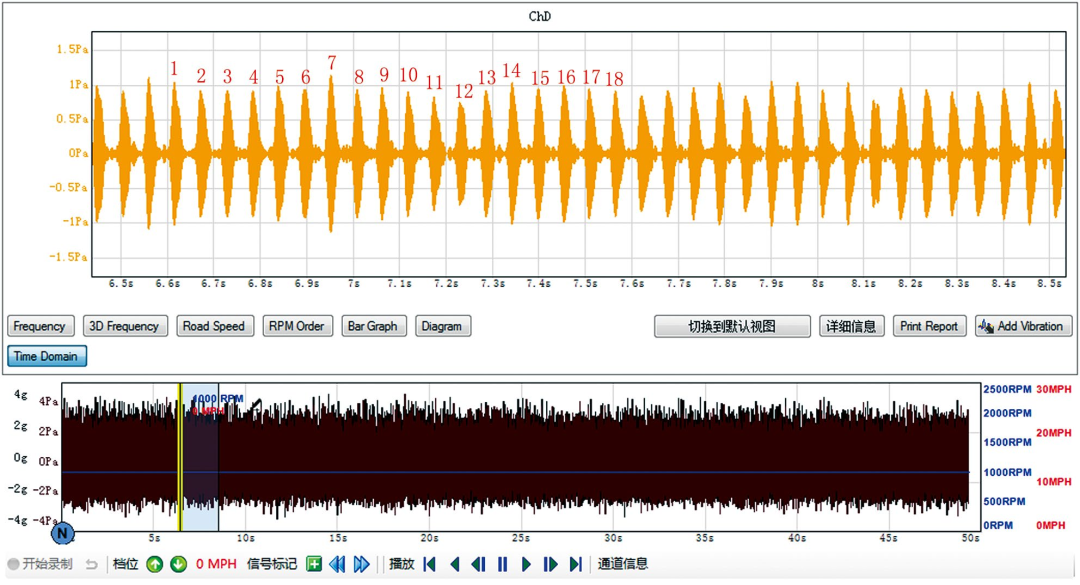

那低頻激勵源呢？用時域圖。例如在以下時域圖中，可以發現異響發生的頻率為18Hz。接下來你就可以利用“異響1秒出現18次”的信息，與發動機內部鏈輪結構，計算得到那個轉動頻率與之一致的部件了。（圖源：《汽車維護與修理》2025.06 上半月刊-免拆診斷專欄-原瑞鎧老師案例）

圖6 異響1秒18次

作者介紹

陳國飛

汽車售后事業部負責人，虹科高級工程師，17年汽車售后診斷技術經驗。精通示波器診斷和噪音振動檢測技術，善于解決汽車診斷的疑難雜癥。
