在電子設計領域，高分辨率、高精度以及低功耗的器件一直是工程師們追求的目標。德州儀器（TI）的MSC1211/12/13/14系列混合信號器件，憑借其出色的性能和豐富的功能，在眾多應用場景中脫穎而出。今天，我們就來深入探討一下這個系列器件的特點、應用以及相關設計要點。

文件下載：msc1211y5.pdf

器件概述

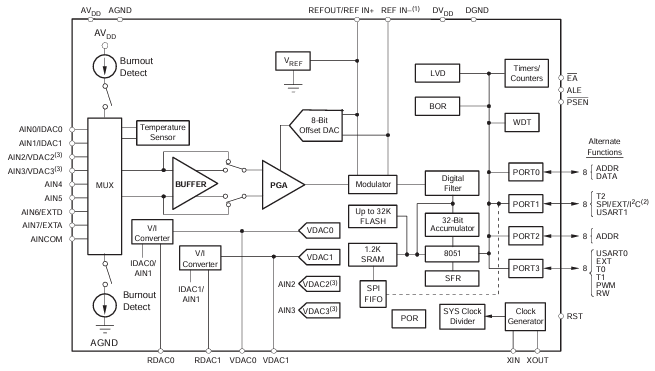

MSC1211/12/13/14是完全集成的混合信號器件家族，集成了高分辨率Δ - Σ ADC、16位DAC、8通道多路復用器、燒斷檢測電流源、可選緩沖輸入、失調DAC、可編程增益放大器（PGA）、溫度傳感器、電壓基準、8位微控制器、閃存程序存儲器、閃存數據存儲器和數據SRAM等功能模塊。這種高度集成的設計，大大簡化了系統設計，減少了外部元件的使用，提高了系統的可靠性和穩定性。

核心特性

1. 卓越的ADC性能

ADC提供24位分辨率和24位無丟失碼性能，采用可編程采樣率的Sinc3濾波器，還具備可選濾波器，可實現高分辨率單周期轉換。這種高性能的ADC能夠滿足各種高精度測量應用的需求。其輸入多路復用器可靈活選擇差分輸入組合，最多可提供八個全差分輸入通道，還能切換差分輸入對的極性以消除失調電壓。此外，燒斷檢測功能通過在正負輸入通道設置電流源，可檢測所選輸入差分對上的開路或短路情況。

2. 強大的微控制器核心

微控制器核心與8051指令集兼容，并且是經過優化的8051核心，執行速度比標準8051核心快1.5 - 3倍。這使得器件能夠在較低的外部時鐘頻率下運行，實現相同的性能，同時降低系統噪聲和功耗。此外，該系列器件還提供雙數據指針（DPTRs），可加速塊數據存儲器的移動，并且可以將訪問外部數據存儲器的內存周期從2 - 9個指令周期進行拉伸，以適應不同速度的存儲器或設備。

3. 豐富的外設功能

片上外設包括32位累加器、SPI兼容串行端口、雙USART、多個數字輸入/輸出端口、看門狗定時器、低壓檢測、片上上電復位、16位PWM、斷點、欠壓復位、三個定時器/計數器和系統時鐘分頻器等。其中，SPI接口使用FIFO，可減少核心的處理開銷；32位累加器可顯著降低來自ADC或其他源的多字節數據的處理開銷。

4. 靈活的存儲器配置

該系列器件允許用戶獨特地配置閃存和SRAM存儲器映射，以滿足應用需求。閃存可通過串行和并行編程方法在低至2.7V的電壓下進行編程，閃存耐久性為100k擦除/寫入周期。此外，片上集成了1280字節的RAM。不同型號的器件在存儲器配置、DAC數量和I2C可用性方面存在差異，但硬件功能和引腳配置完全兼容，方便用戶在不同產品之間進行遷移。

5. 低功耗設計

器件具有獨立的模擬和數字電源，可在2.7V - 5.25V的電壓范圍內獨立供電。在+3V工作時，每個器件的功耗通常小于4mW。此外，還支持多種低功耗模式，如空閑模式和停止模式，可進一步降低功耗。

電氣特性

1. 模擬特性

在模擬方面，ADC的輸入阻抗與PGA設置和ACLK時鐘頻率有關，當PGA = 128時，輸入阻抗與PGA = 64時相同。輸入緩沖器可提供高輸入阻抗，但會限制輸入電壓范圍并增加模擬電源電流。PGA可設置為1、2、4、8、16、32、64或128的增益，使用PGA可提高ADC的有效分辨率。電壓基準可選擇內部或外部參考，內部參考可選擇1.25V或2.5V，外部參考可用于比例測量。

2. 數字特性

數字電源電壓范圍為2.7V - 5.25V，不同工作模式下的電流消耗不同。數字輸入/輸出引腳具有CMOS邏輯電平，輸入泄漏電流小，輸出驅動能力強。時鐘輸入/輸出具有一定的頻率范圍和時序要求。

應用場景

MSC1211/12/13/14系列器件適用于多種高精度測量應用，如智能變送器、工業過程控制、稱重秤、色譜分析和便攜式儀器等。在這些應用中，其高分辨率ADC和低功耗特性能夠滿足對測量精度和功耗的嚴格要求；豐富的外設功能和靈活的存儲器配置則為系統設計提供了更大的靈活性。

設計要點

1. 引腳配置與使用

在設計過程中，需要根據具體應用需求合理配置引腳。例如，端口0和端口2可用于外部存儲器訪問或通用I/O，需要通過硬件配置寄存器進行選擇。同時，需要注意引腳的電氣特性和功能復用，避免出現沖突。

2. 電源管理

為了確保器件的正常工作和低功耗特性，需要合理設計電源電路。建議使用最低的電源電壓和時鐘頻率，以降低功耗。同時，可通過配置PDCON寄存器關閉不需要的外設，進一步降低功耗。

3. 校準與補償

為了提高測量精度，需要對ADC的失調和增益誤差進行校準。校準應在電源上電后、溫度變化、抽取比變化、緩沖器狀態變化、電源變化、電壓基準變化或PGA變化后進行。此外，還需要注意ODAC對失調校準的影響。

4. 閃存編程

閃存編程是設計中的一個重要環節。需要注意編程模式的選擇（串行或并行）以及編程過程中的時序和電壓要求。同時，要確保編程代碼的正確性和安全性，避免出現數據丟失或程序錯誤。

總結

德州儀器的MSC1211/12/13/14系列混合信號器件以其高分辨率、低功耗、豐富的功能和靈活的配置，為電子工程師們提供了一個強大的設計平臺。在實際應用中，我們需要充分了解其特性和設計要點，合理選擇和使用器件，以實現最佳的系統性能。你在使用這個系列器件的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
