高效能之選：NCP3296 40A 可堆疊同步降壓調節器深度剖析

引言

在電子設備的電源管理領域，高效、穩定且靈活的降壓調節器一直是工程師們追求的目標。onsemi 的 NCP3296 40A 可堆疊同步降壓調節器，憑借其卓越的性能和豐富的功能，成為眾多應用場景中的理想之選。本文將深入剖析 NCP3296 的各項特性、工作原理以及應用要點，為電子工程師們?cè)谠O(shè)計過程中提供全面的參考。

文件下載：onsemi NCP3296可堆疊同步降壓穩壓器.pdf

一、NCP3296 概述

NCP3296 是一款高效的可堆疊同步降壓調節器，輸入電壓范圍為 3V 至 18V，能夠支持高達 40A 的連續負載電流。通過將 2、3 或 4 個 NCP3296 設備并聯，可實現更高的輸出電流，作為交錯式多相降壓調節器運行。它采用固定頻率電流模式控制，能提供精確的電壓調節和快速的瞬態響應，并且功能和參數的靈活編程支持多種應用。

用于單輸入電源（LDO 啟用）的應用電路

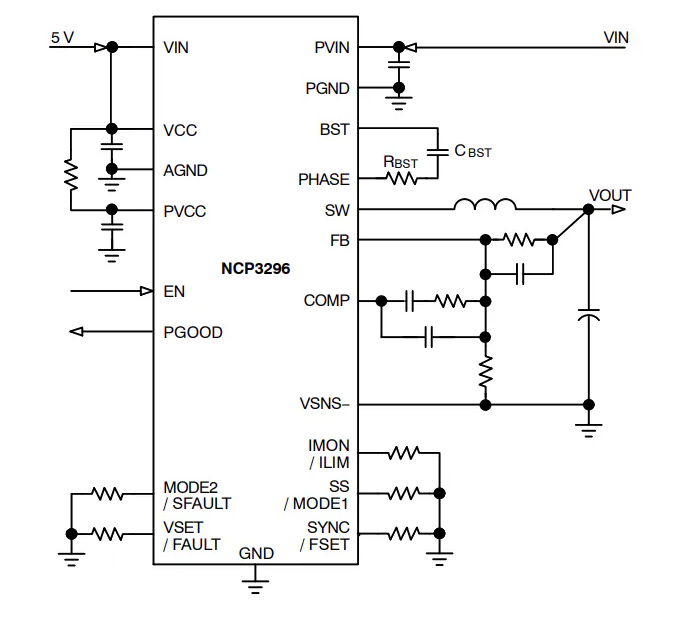

具有外部5V VCC電源的應用電路（LDO禁用）

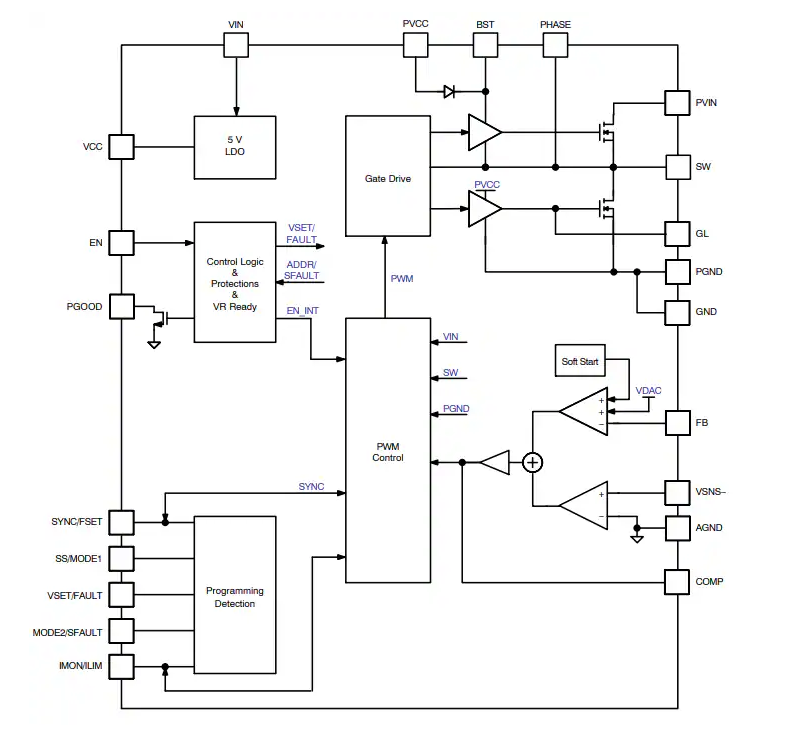

方框圖

二、關鍵特性解析

2.1 寬輸入輸出范圍

• 輸入電壓（VIN）：3 - 18V 并帶有輸入前饋功能，能適應不同的電源環境。
• 輸出電壓（VOUT）：0.5 - 5.5V 且具備遠程輸出電壓感應功能，可實現精確的輸出電壓控制。

2.2 高電流處理能力

單臺設備可提供 40A 的連續輸出電流，通過堆疊最多可擴展至 160A，滿足高功率應用的需求。

2.3 靈活的編程功能

• 固定頻率電流模式控制：確保穩定的電壓調節和快速的瞬態響應。
• 集成 5V LDO 或外部電源可選：根據實際需求靈活選擇供電方式。
• 可編程功能豐富：包括啟動電壓、軟啟動時間、電流限制、保護模式等，可根據不同應用場景進行定制。

2.4 全面的保護機制

• 過壓和欠壓保護：防止輸出電壓異常，保護下游設備。
• 過流保護：采用逐周期谷值電流限制閾值，確保調節器在過流情況下的安全。
• 熱關斷保護：當芯片溫度達到熱關斷閾值時，自動關閉設備，防止過熱損壞。
• 輸出放電功能：在關機時對輸出進行放電，確保系統安全。

三、引腳功能與特性

3.1 引腳連接與分配

3.2 最大額定值與熱特性

• 最大額定值：規定了各引腳的電壓、電流、溫度等極限值，如輸入電壓范圍為 -0.3V 至 22V，工作結溫范圍為 -40°C 至 150°C 等。超過這些額定值可能會損壞設備，影響其可靠性。
• 熱特性：熱阻參數（如結到空氣的熱阻為 14.6°C/W，MOSFET 結到 PCB 的熱阻為 1.5°C/W）對于散熱設計至關重要，有助于工程師合理規劃散熱方案，確保設備在正常溫度范圍內工作。

四、電氣特性分析

4.1 電源電流

在不同工作狀態下，如關機和靜態時，輸入電源電流有不同的取值。例如，關機時（EN = 0，LDO 啟用）輸入關機電流為 7 - 9mA，靜態時（12V 輸入，無開關動作）輸入靜態電流為 10 - 17mA。這些參數反映了設備的功耗情況，對于低功耗設計具有重要參考價值。

4.2 內部線性調節器

LDO 輸出電壓在 6V ≤ VVIN ≤ 18V 時為 4.8 - 5.3V，具有一定的精度和穩定性。同時，還規定了 LDO 的壓降、電流限制、欠壓鎖定閾值等參數，確保 LDO 能夠?yàn)榭刂破魈峁┓€(wěn)定的電源。

4.3 其他關鍵參數

• PWM 調制器：最小導通時間和最小關斷時間分別為 35 - 55ns 和 275 - 300ns，影響著開關頻率和輸出紋波。
• 電壓誤差放大器：具有高增益（開環直流增益為 80dB）和寬帶寬（單位增益帶寬為 12MHz），能夠?qū)崿F(xiàn)精確的電壓調節。
• 電流檢測放大器：閉環直流增益為 -10mV/A，可準確檢測電流。
• 參考電壓：可編程范圍為 0.50 - 1.25V，分辨率為 50mV，為輸出電壓的設置提供了靈活的選擇。

五、典型性能特性

5.1 效率與負載關系

從效率與負載的典型曲線可以看出，NCP3296 在不同輸入電壓和負載條件下具有較高的效率。例如，在 12V 輸入、1.0V 輸出、500kHz 開關頻率的情況下，隨著負載電流的增加，效率呈現先上升后趨于穩定的趨勢。這表明該調節器在中高負載時能夠保持良好的效率表現，有助于降低功耗和提高系統性能。

5.2 其他性能曲線

還給出了效率與頻率、設備靜態電流與輸入電壓和頻率、MOSFET 導通電阻與溫度等典型性能曲線。這些曲線直觀地展示了設備在不同工作條件下的性能變化，為工程師在設計過程中選擇合適的工作參數提供了依據。

六、應用信息與設計要點

6.1 電流限制設置

每相電流限制（IVLY）和保護模式（打嗝或鎖存關斷）通過 $R_{IMON/ILIM}$ 電阻設置，根據 RPIN 值（RPIN）在表 2 中進行選擇。合理設置電流限制能夠保護調節器和下游設備，防止過流損壞。

6.2 主從配置

NCP3296 可在交錯式多相 POL 系統中配置為主設備或從設備，通過 FB 和 VSNS - 引腳的配置實現。主從配置的合理選擇能夠優化系統性能，提高輸出電流和效率。

6.3 輸出電壓設置

通過選擇合適的 $R{VSET/FAULT}$ 電阻值，可根據所需的 $V{OUT}$ 水平和 $V{OUT}$ 比例設置進行輸出電壓的編程。同時，還可以通過電阻分壓器實現 $V{OUT}$ 比例的調整。

6.4 操作模式與頻率設置

設備的操作模式和開關頻率通過在相應引腳選擇合適的 1% 電阻值（RPIN）來確定。不同的操作模式和頻率適用于不同的應用場景，工程師可以根據實際需求進行靈活配置。

6.5 保護功能

• 過流保護（OCP）：采用逐周期谷值電流限制閾值，當電感電流超過設定值且持續 32 個連續開關周期時，設備進入故障狀態（打嗝或鎖存關斷）。
• 輸出欠壓保護（UVP）：當 FB 引腳電壓低于 UVP 閾值且持續時間超過 $T_{D_UVP}$ 時，PGOOD 信號拉低，功率 MOSFET 關閉。
• 輸出過壓保護（OVP）：在軟啟動和正常運行期間，當 FB 引腳電壓超過 OVP 閾值且持續時間超過 $T_{D_OVP}$ 時，觸發 OVP 保護，PGOOD 信號拉低，同時采取相應的措施防止輸出電壓過高。
• 熱關斷保護（TSD）：當芯片溫度達到熱關斷閾值時，整個設備關閉，直到溫度冷卻到重啟閾值才自動恢復。
• 輸入過壓保護（$V_{IN}$ OVP）：當輸入電壓超過 $V_{PVINOVP}$ 閾值且持續時間超過 $T{D_VINOV}$ 時，設備進入故障狀態，停止開關動作，輸入電壓下降后自動重啟。

6.6 PCB 布局指南

良好的 PCB 布局對于 NCP3296 的性能至關重要。以下是一些關鍵的布局要點：

• 偏置去耦：將去耦電容盡可能靠近控制器的 VCC 和 VDRV 引腳，VCC 引腳濾波電阻應 ≤2.2Ω。
• 輸入電源去耦：合理放置和布線輸入電容，減小電流環路長度，降低寄生電感和噪聲。
• 功率路徑：使用寬而短的走線用于高電流路徑，如 PVIN、VOUT、SW 和 PGND，以減小串聯 ESL 和 ESR。
• 開關節點：注意避免開關節點（SW、PHASE、BST）與敏感信號（FB、VSNS -、COMP）之間的電容耦合，可添加 RC 緩沖器組件進行阻尼。
• 電壓感應：使用 Kelvin 感應對將 FB 和 VSNS - 引腳連接到遠程感應點，避免靠近開關節點和噪聲源。
• 補償網絡：將與 FB 和 COMP 連接的 RC 網絡組件盡可能靠近 IC 引腳，避免布線靠近噪聲源。
• 接地：將暴露的 PGND 焊盤通過多個過孔直接連接到地平面，AGND 引腳單點連接到系統地平面。
• 主從信號：在多相/堆疊系統中，主從互連布線應使用低阻抗走線，避免開關噪聲源。
• 熱布局：確保 IC 下方的大暴露焊盤牢固焊接，使用多個接地層和熱過孔進行散熱，使用大面積銅箔提高熱傳導和輻射，將電感遠離 IC 以分散熱源。

七、總結

NCP3296 40A 可堆疊同步降壓調節器以其寬輸入輸出范圍、高電流處理能力、靈活的編程功能和全面的保護機制，為電子工程師在電源管理設計中提供了強大的支持。通過深入了解其引腳功能、電氣特性、典型性能和應用要點，并遵循合理的 PCB 布局指南，工程師們能夠充分發揮 NCP3296 的優勢，設計出高效、穩定且可靠的電源系統。在實際應用中，還需要根據具體的需求和場景進行進一步的優化和驗證，以確保系統達到最佳性能。你在使用 NCP3296 過程中遇到過哪些問題？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
