在電子設計領域，模數轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。今天，我們將深入探討德州儀器（Texas Instruments）的ADS1100，一款具有高性能和廣泛適用性的16位自校準模數轉換器。

文件下載：ads1100.pdf

一、ADS1100概述

ADS1100采用微小的SOT23 - 6封裝，卻集成了完整的數據采集系統。它具備16位無丟失碼的高精度，最大積分非線性（INL）僅為滿量程范圍（FSR）的0.0125%，能夠?qū)崿F(xiàn)連續自校準，確保測量的準確性和穩定性。此外，它還擁有單周期轉換、可編程增益放大器（PGA）、低噪聲、可編程數據速率等特性，為各種應用場景提供了強大的支持。

1.1 關鍵特性

• 高精度與自校準：16位分辨率且無丟失碼，連續自校準功能有效補償增益和偏移誤差，保證測量精度。
• 可編程特性：PGA增益可選1、2、4或8，數據速率可在8SPS至128SPS之間編程，滿足不同應用對速度和精度的需求。
• 低功耗設計：工作電流僅90μA，電源電壓范圍為2.7V至5.5V，適用于對功耗敏感的便攜式設備。
• I2C接口：支持標準、快速和高速三種I2C總線模式，方便與微控制器或處理器連接。

1.2 應用領域

ADS1100的高性能和多特性使其在眾多領域得到廣泛應用，包括便攜式儀器、工業過程控制、智能變送器、消費品、工廠自動化和溫度測量等。

二、技術細節剖析

2.1 工作原理

ADS1100是一款全差分、16位、自校準的Δ - Σ型ADC，主要由可調增益的Δ - Σ型A/D轉換器核心、時鐘發生器和I2C接口組成。

• A/D轉換器核心：采用差分開關電容Δ - Σ調制器和數字濾波器。調制器測量正負模擬輸入之間的電壓差，并與電源電壓（作為參考電壓）進行比較；數字濾波器接收調制器的高速位流，輸出與輸入電壓成比例的代碼。
• 輸出代碼計算：輸出代碼是一個標量值，與兩個模擬輸入之間的電壓差成正比。代碼范圍取決于數據速率，不同數據速率下的最小和最大代碼有所不同。
• 自校準：內置自校準電路，連續自動補償調制器的增益和偏移誤差，無需用戶干預，且校準效果體現在電氣特性中的偏移和增益誤差數據中。

2.2 時鐘發生器

ADS1100內置時鐘發生器，驅動調制器和數字濾波器的運行。時鐘頻率受電源電壓和溫度影響，且無法使用外部調制器時鐘。

2.3 輸入阻抗

采用開關電容輸入級，對外呈現近似電阻特性。差分輸入阻抗典型值為2.4MΩ/PGA，共模阻抗典型值為8MΩ。輸入阻抗會隨溫度略有漂移，在高精度應用中需考慮其對測量精度的影響，必要時可使用緩沖器，但要注意緩沖器引入的噪聲、偏移和增益誤差。

2.4 抗混疊

當輸入頻率超過數據速率的一半時，會發生混疊現象。ADS1100的數字濾波器對高頻噪聲有一定衰減作用，但仍可能需要外部抗混疊濾波器，如簡單的RC濾波器。設計輸入濾波器電路時，需考慮濾波器網絡與ADS1100輸入阻抗的相互作用。

三、操作模式與接口

3.1 操作模式

ADS1100有連續轉換和單轉換兩種操作模式。

• 連續轉換模式：持續進行轉換，每次轉換完成后將結果存入輸出寄存器，并立即開始下一次轉換。配置寄存器中的ST/BSY位始終為1。
• 單轉換模式：等待轉換寄存器中的ST/BSY位設置為1，然后上電進行單次轉換。轉換完成后，將結果存入輸出寄存器，將ST/BSY位重置為0并斷電。在轉換過程中寫入1到ST/BSY位無效。

3.2 復位與上電

上電時，ADS1100自動執行復位操作，將配置寄存器的所有位設置為默認值。它還響應I2C通用調用復位命令，接收到該命令時執行內部復位，如同剛上電一樣。

3.3 I2C接口

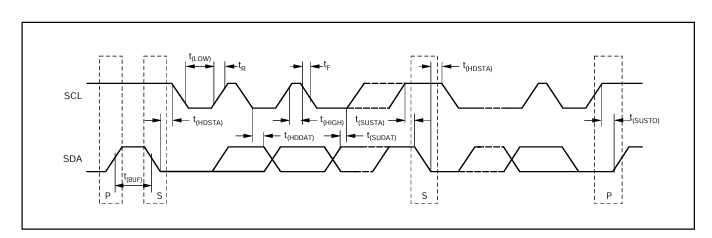

通過I2C接口進行通信，支持多設備和多主設備在單總線上運行。ADS1100只能作為從設備，通信時由主設備發起，遵循特定的起始、停止、地址和確認規則。I2C總線有標準、快速和高速三種速度模式，ADS1100與所有模式兼容，高速模式需通過發送特殊地址字節激活。

3.4 寄存器

• 輸出寄存器：16位，以二進制補碼格式存儲最后一次轉換的結果。復位或上電后，輸出寄存器清零，直到第一次轉換完成。
• 配置寄存器：8位，用于控制ADS1100的操作模式、數據速率和PGA設置。默認設置為8CH。

四、應用電路與設計建議

4.1 基本連接

ADS1100的連接相對簡單，其全差分電壓輸入適合連接中等低源阻抗的差分源，如橋式傳感器和熱敏電阻。轉換時，0.1μF旁路電容為電源提供瞬間額外電流。I2C接口需在SDA和SCL線上使用上拉電阻，電阻大小取決于總線速度和電容。

4.2 多設備連接

ADS1100有八種不同的I2C地址版本，可輕松將多個設備連接到單總線上。每條總線只需一組上拉電阻，可能需要適當降低電阻值以補償額外的總線電容。

4.3 GPIO模擬I2C

若沒有I2C控制器，可將ADS1100連接到GPIO引腳，通過軟件模擬I2C總線協議。在某些情況下，可省略SCL線上的上拉電阻以降低功耗，但需注意總線上其他設備是否會拉低時鐘線。

4.4 單端輸入測量

雖然ADS1100是全差分輸入，但可通過將一個輸入引腳接地，另一個引腳接輸入信號來測量單端信號。單端信號范圍為 - 0.2V至VDD + 0.3V，但會損失一位分辨率，可使用德州儀器的DRV134或THS4130來恢復分辨率。

4.5 低側電流監測

可使用OPA335低漂移運算放大器放大分流電阻上的電壓，然后由ADS1100讀取。建議ADS1100工作在增益為8的模式，以降低OPA335的增益設置。

4.6 惠斯通電橋傳感器測量

ADS1100的全差分高阻抗輸入級和內部增益電路使其適合測量橋式傳感器?？芍苯訉⒒菟雇姌騻鞲衅鬟B接到ADS1100，使用單個小輸入電容抑制高頻干擾。通常，ADS1100在這種應用中工作在增益為8的模式。

4.7 設計建議

• 過壓保護：模擬輸入引腳有保護二極管，但電流處理能力有限，可在輸入線上放置限流電阻以防止過壓損壞。
• 前端電路考慮：使用運算放大器或其他前端電路時，需考慮其性能特性對整體系統的影響。
• PCB布局：電源作為參考電壓，需保證其干凈，電源濾波電容應靠近VDD引腳，引腳走線應盡量寬。

五、總結

ADS1100以其高精度、低功耗、可編程性和豐富的接口特性，成為眾多應用場景下模數轉換的理想選擇。在設計過程中，我們需要充分理解其工作原理、操作模式和接口規范，結合具體應用需求進行合理的電路設計和布局，以充分發揮其性能優勢。同時，要注意輸入阻抗、抗混疊、過壓保護等問題，確保系統的穩定性和可靠性。你在使用ADS1100或其他類似ADC時遇到過哪些挑戰？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
