電纜在受火條件下的火焰蔓延、熱釋放和產煙特性進行主分級(見下表GB 31247-2014《電纜及光纜燃燒性能分級》)，同時針對不同使用場所和用戶的需求還從電纜在受火條件下的產煙毒性、腐蝕性和燃燒滴落物/微粒等方面進行了附加分級。新標準全面考量電纜的安全性能，要求更高。

1.1.燃燒性能分級

1.2.燃燒性能附加分級( GB 31247-2014附加分級要求)：

電纜及光纜燃燒性能等級為B1級和B2級的，應給出相應的附加信息。包括燃燒滴落物/微粒等級、煙氣毒性等級和腐蝕性等級。

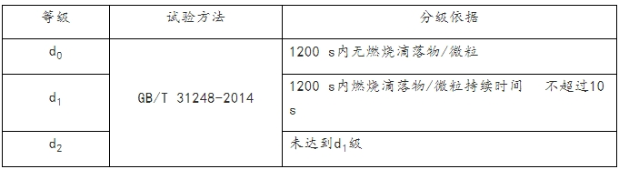

1.2.1.燃燒滴落物/微粒等級：

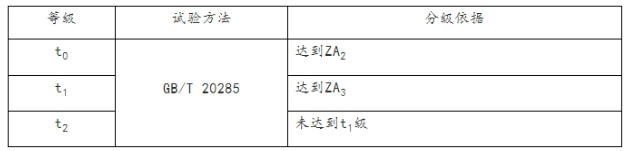

1.2.2.煙氣毒性等級：

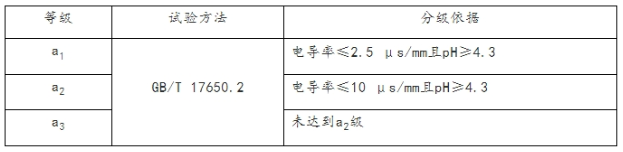

1.2.3.腐蝕性等級:

故B1電纜指在受火條件下，滿足GB 31247-2014燃燒性能B1等級檢測標準。(以下簡稱B1電纜)

2.B1電纜應用于哪些場合?

根據最新版DGJ 08-2048-2016 《民用建筑電氣防火設計規程》和GB 50016-2018《建筑設計防火規范》要求：

2.1.超高層建筑應選擇燃燒性能B1級及以上、產煙毒性為t0級、燃燒滴落物/微粒等級為d0級的電線和電纜;

2.2.一類高層建筑及人員密集的公共場所，電線電纜燃燒性能應選用燃燒性能B1級、產煙毒性為t1級、燃燒滴落物/微粒等級為d1級;

2.3.其他建筑，在室內正常條件下，可選擇燃燒性能不低于B3級的電線和電纜;

2.4.成束敷設的電線、電纜抑制火焰蔓延的能力應符合現行國家標準《電纜在火焰條件下的燃燒試驗 第3部分：成束電線電纜的燃燒試驗方法》GB/T18380.3的規定，并根據電線、電纜安裝方式，選擇合適的電纜類型。

民用建筑中的超高層建筑及一類高層建筑中規定必須使用B1電纜。同時高層建筑、商場、學校、地鐵站、機場、體育場、展覽館、醫院等人口密集型公眾場所即將廣泛使用B1電纜。

3.B1電纜對電纜絕緣護套材料的要求：

3.1.隔氧防火層應采用無鹵阻燃材料

阻燃劑不含鹵族元素，目前的無鹵阻燃劑主要是氫氧化鎂或氫氧化鋁。阻燃機理：

3.1.1.氫氧化物被燃燒時發生分解反應，該反應是吸熱反應，吸收周圍空氣中的大量熱量，降低了燃燒電線電纜表面的溫度;

3.1.2.生成的水分子，也吸收了電線電纜表面的大量熱量;

3.1.3.產生的金屬氧化物結殼，阻止了氧氣與有機物的再一次接觸。

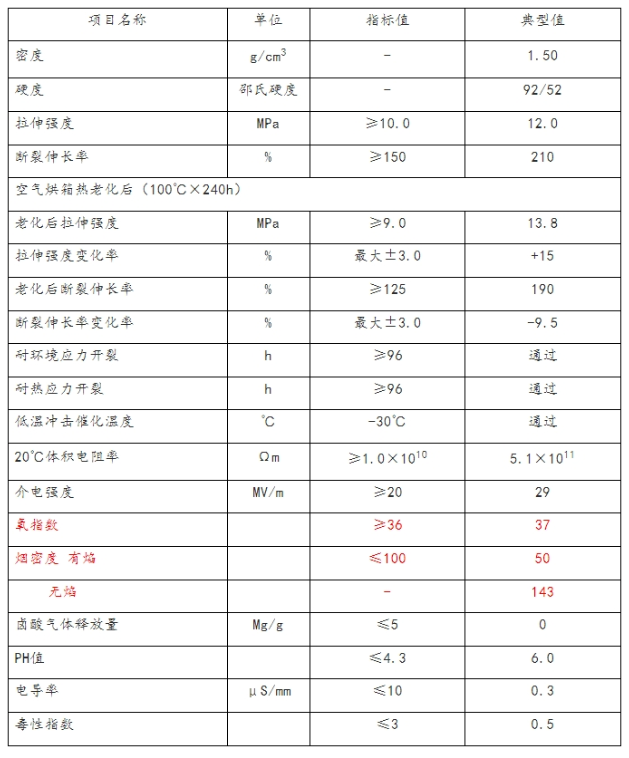

3.2.護套材料應采用高氧指數低煙無鹵阻燃聚烯烴護套料，技術性能指標：

4.電纜規格型號及標識示例：

B1類電纜規格型號：WDZB1-YJYWDZB1-YJY23 WDZB1N-YJY WDZB1N-YJY23 WDZB1N-KYJYP23 WDZB1-KYJYP等。

WDZB1N-YJY 0.6/1KV 3×25+2×16 GB/T31247-2014

額定電壓0.6/1KV銅芯交聯聚乙烯絕緣低煙無鹵護套阻燃B1級耐火電力電纜，規格為：3×25mm2+2×16mm2

WDZB1-KYJYP23 450/750V 24×1.5 GB/T 31247-2014

額定電壓0.6/1KV銅芯交聯聚乙烯絕緣鋼帶鎧裝低煙無鹵阻燃B1級控制電纜，規格為：24×1.5mm2

5.B1電纜根據GB/T 31247-2014《電纜及光纜燃燒性能分級》進行檢測，并有建筑設計院規范文件指定場合使用。隨著社會不斷的發展進步，B1電纜將廣泛應用于：高層建筑、商場、學校、地鐵站、機場、體育場、展覽館、醫院等人口密集型公眾場所，為人們的日常生活增添一份安全。目前國內僅有2～3家電纜企業生產，電纜生產企業把握住此市場方向，將會帶來廣闊的市場空間。

6.生產B1電纜廠家需知：

生產廠家需取得關于B1級電纜“電纜在受火條件下通過實驗方法-電纜在火焰蔓延試驗期間的熱釋放和產煙特性”及“單根絕緣電線電纜火焰垂直蔓延試驗”滿足“GB/T 18380.12-2008”及“GB 31247-2014”規范標準的型式檢測報告。

型式檢測報告需由國家權威機構出具，(如：國家電線電纜質量監督檢驗中心、四川都江堰國家防火建筑材料質量監督檢驗中心、國家特種電線電纜產品質量監督檢驗中心(安徽)等)。

國家防火建筑材料質量監督檢驗中心(以下簡稱質檢中心)是經公安部和原國家標準局批準建立，于1987年經原國家標準局正式驗收并授權成為全國首批具有第三方公正性地位的、法定的國家級產品質量監督檢驗機構。質檢中心行政上受公安部消防局領導，檢驗業務上受國家認證認可監督委員會和公安部消防局指導。

7.參考文獻及標準資料：

DGJ 08-2048-2016 民用建筑電氣防火設計規程

DGTJ08-2048-2008 民用建筑電氣防火設計規程

GB 50016-2014 建筑設計防火規范

GB/T 31247-2014 電纜及光纜燃燒性能分級

GB/T 31248-2014 電纜或光纜在受火條件下火焰蔓延熱釋放和產煙特性的試驗方法

GB/T 14402-2007建筑材料及制品的燃燒性能 燃燒熱值的測定

GB/T 17650.1-1998 取自電纜或光纜的材料燃燒時釋出氣體的試驗方法第1部分：鹵酸氣體總量的測定

GB/T 17650.2-1998 取自電纜或光纜的材料燃燒時釋出氣體的試驗方法第2部分：用測量pH值和電導率來測定氣體的酸度

GB/T 17651.2-1998 電纜或光纜在特定條件下燃燒的煙密度測定第2部分：試驗步驟和要求

GB/T 18380.3-2001 電纜在火焰條件下的燃燒試驗 第3部分：成束電線或電纜的燃燒試驗方法

GB/T 18380.12-2008 電纜和光纜在火焰條件下的燃燒試驗第12部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗1kW預混合型火焰試驗方法

GB/T 20285-2006 材料產煙毒性危險分級

BS 6387-2013 在火焰條件下電纜保持電路完整性的耐火試驗方法

BS 8491-2008 用作煙、熱控制系統及其他自動火災安全系統構件的大直徑電纜火災時完整性的評測方法

DB 34/T 2308-2015 額定電壓0.6/1kV布線用柔性無機絕緣防火電纜

GB 13033.1-1991 額定電壓750V及以下礦物絕緣電纜及終端 第一部分：一般規定

GB 13033.2-1991 額定電壓750V及以下礦物絕緣電纜及終端 第二部分：銅芯銅護套礦物絕緣電纜

GB 13033.3-1991 額定電壓750V及以下礦物絕緣電纜及終端 第三部分：銅芯銅護套礦物絕緣電纜終端

GB/T 19666-2005 阻燃和耐火電線電纜通則

JG/T 313-2014 額定電壓0.6∕1kV及以下金屬護套無機礦物絕緣電纜及終端

GB/T 34926-2017 額定電壓0.6-1kV及以下云母帶礦物絕緣波紋銅護套電纜及終端
