在電子設計領域，模擬 - 數字轉換器（ADC）的性能直接關乎系統的精度和穩定性。今天，我們將深入探討德州儀器（Texas Instruments）的ADS8364，一款具備6通道同步采樣功能的16位ADC，它在高速信號采集方面表現卓越，廣泛應用于電機控制、多軸定位系統和三相功率控制等領域。

文件下載：ads8364.pdf

1. 產品概述

ADS8364是一款單 +5V 電源供電的高速、低功耗ADC，擁有6個完全差分輸入通道，典型共模抑制比達80dB。它集成了六個4μs逐次逼近型ADC、六個差分采樣保持放大器、一個內部 +2.5V 參考源（帶有 $REF{IN}$ 和 $REF{OUT}$ 引腳）以及高速并行接口。其六個模擬輸入分為三對通道（A、B和C），每個輸入對應一個ADC，可同時進行采樣和轉換，有效保留模擬輸入信號的相對相位信息。

2. 關鍵特性

2.1 通道與輸入特性

• 6輸入通道：提供6個完全差分輸入通道，分組為兩對，可實現高速同步信號采集。
• 高共模抑制：在50KHz時，共模抑制比高達80dB，在高噪聲環境中表現出色。

2.2 ADC性能

• 16位分辨率：6個獨立的16位ADC，每通道總吞吐量為4μs，測試至14位無丟碼。
• 高精度：積分線性誤差（INL）±3 - ±8 LSB，差分非線性（DNL）指定為14位時為 +1.5 LSB。

2.3 接口與數據格式

• 靈活接口：提供直接地址模式、循環模式和FIFO模式的高速并行接口。
• 數據格式：輸出數據為16位字，支持二進制補碼格式。

2.4 功耗與封裝

• 低功耗：僅450mW，采用TQFP - 64封裝。

3. 電氣特性

3.1 模擬輸入特性

• 滿量程范圍：±VREF，工作共模信號范圍為2.2 - 2.8V。
• 輸入電阻與電容：輸入電阻約20kΩ，輸入電容約25pF，差分輸入電阻40kΩ，差分輸入電容50pF。
• 輸入泄漏電流：±1nA。

3.2 直流精度

• 分辨率：16位，至14位無丟碼。
• 線性誤差：積分線性誤差（INL）±3 - ±8 LSB，差分非線性（DNL）+1.5 LSB。
• 偏移與增益誤差：雙極性偏移誤差（Vos）±0.05 - ±2mV，增益誤差（GERR）±0.05 - ±0.25%FSR。

3.3 采樣動態特性

• 轉換時間：每ADC轉換時間（tCONV）為3.2μs。
• 采集時間：采集時間（tAP）為800ns。
• 吞吐量速率：最大吞吐量速率為250kSPS。

3.4 數字輸入與輸出特性

• 邏輯電平：支持CMOS和LVCMOS邏輯電平。
• 輸出特性：高電平輸出電壓、低電平輸出電壓、高阻態輸出電流等均有明確規格。

4. 引腳配置與說明

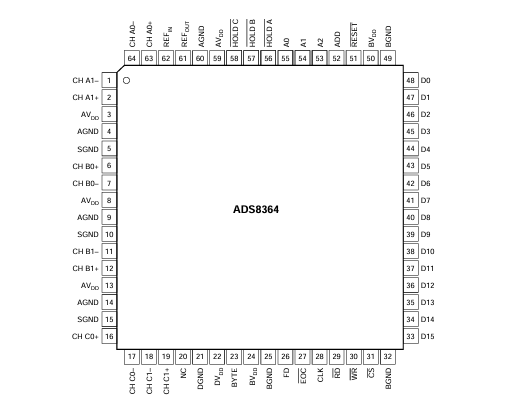

4.1 引腳分布

ADS8364采用TQFP - 64封裝，引腳涵蓋模擬輸入、數字輸入輸出、電源及控制等多種類型。

4.2 關鍵引腳功能

• 模擬輸入引腳：如CHA1 - 、CHA1 +等，共6個全差分輸入通道，分為三組（A、B、C）。
• 數字輸入引腳：包括CLK（外部時鐘輸入）、RESET（全局復位）、ADD（地址模式選擇）等。
• 數字輸出引腳：DB15 - DB0為數據輸出引腳，EOC（轉換結束信號）、FD（第一數據信號）等用于狀態指示。

5. 時序與控制

5.1 時鐘要求

需要外部提供CMOS兼容時鐘，最大時鐘頻率為5MHz，最小時鐘周期為200ns，時鐘高或低電平持續時間至少60ns。

5.2 復位操作

將RESET信號拉低至少20ns可復位芯片，復位后需等待至少20ns再開始下一次轉換。

5.3 轉換啟動

將HOLDX信號拉低至少20ns可啟動對應通道轉換，轉換完成后EOC信號會拉低半個時鐘周期。

5.4 數據讀取

將RD和CS信號同時拉低可讀取數據，讀取時需注意相關時序要求，避免數據錯誤。

6. 典型應用與布局注意事項

6.1 典型應用場景

適用于電機控制、多軸定位系統、三相功率控制等需要高速、高精度信號采集的領域。

6.2 布局注意事項

• 電源與接地：電源要干凈且充分旁路，AGND和DGND應連接到干凈的模擬地。
• 布線：CLK輸入接近最大吞吐量速率時，要注意避免干擾，減少信號傳輸延遲。

7. 總結

ADS8364作為一款高性能的6通道同時采樣16位ADC，憑借其高速、高精度、低功耗等特點，在眾多工業和自動化領域有著廣泛的應用前景。電子工程師在設計過程中，需充分了解其電氣特性、引腳配置、時序控制等方面的要求，合理布局電路，以確保系統的穩定性和可靠性。大家在使用ADS8364過程中遇到過哪些問題呢？歡迎在評論區分享交流。
