虹科PSI5傳感器編程應用

汽車可靠數據傳輸?shù)膶?shí)現方案

在汽車發動機艙的高溫振動、工程機械的復雜工況等場景中，壓力、轉速、溫度等關鍵數據的精準傳輸，直接決定了ECU（電子控制單元）的控制精度與設備運行安全。

而虹科PSI5傳感器，作為基于PSI5協議的專業級產品，正是解決這一核心需求的適配方案。

PSI5協議是什么？

PSI5（Peripheral Sensor Interface 5）是汽車/工業領域?qū)Ｓ玫拇?a target="_blank">通信協議，專注于安全相關傳感器與ECU之間的短距離同步數據傳輸。其核心優勢并非簡單的硬件連接，而是通過標準化編程實現傳感器與控制器的「高效對話」。

關鍵特性

抗干擾能力強：適配高溫、振動、電磁干擾等惡劣工況

同步精準：保障多傳感器數據傳輸?shù)臅r(shí)間一致性

支持多從機：可同時連接多個傳感器，簡化硬件布局

ISO 26262安全合規：滿足汽車安全相關應用的嚴苛要求

PSI5用于哪些場景？

作為「傳感器專屬總線」，PSI5的應用貫穿汽車核心系統及特殊工業場景，覆蓋關鍵安全與控制環節：

汽車安全系統（核心應用）

轉向角傳感器：為EPS電動助力轉向系統提供精準角度數據

加速度傳感器：支撐ESP車身穩定系統的實時狀態采集

壓力傳感器：監測制動系統壓力，保障制動安全

汽車動力總成系統

曲軸位置傳感器：精準控制發動機點火時機

凸輪軸位置傳感器：實現燃油噴射的精細化調控

變速箱轉速傳感器：匹配換擋邏輯，提升傳動效率

汽車底盤系統

胎壓監測傳感器：商用車胎壓實時監測，預防爆胎風險

底盤姿態傳感器：反饋行駛穩定性狀態，優化底盤控制策略

其他特殊場景

工程機械：液壓安全傳感器的數據可靠傳輸

特種車輛：狀態監測傳感器（兼容汽車級抗干擾要求）

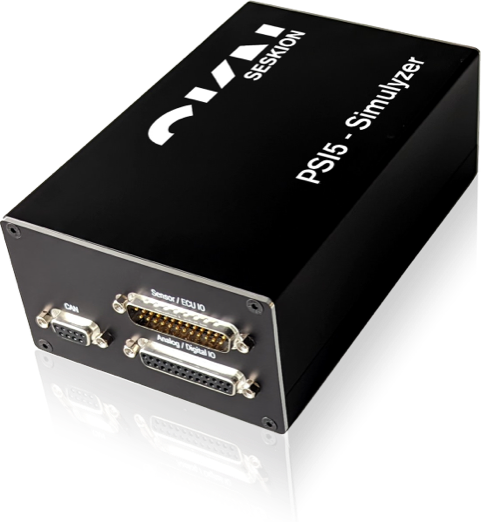

虹科PSI5傳感器

提供USB 2.0接口以及用于控制單元和傳感器的連接接口

通過外部插頭電源裝置供電

與Windows-10+11，Microsoft .NET Framework 2.0， Linux（僅 API，無 GUI）系統兼容

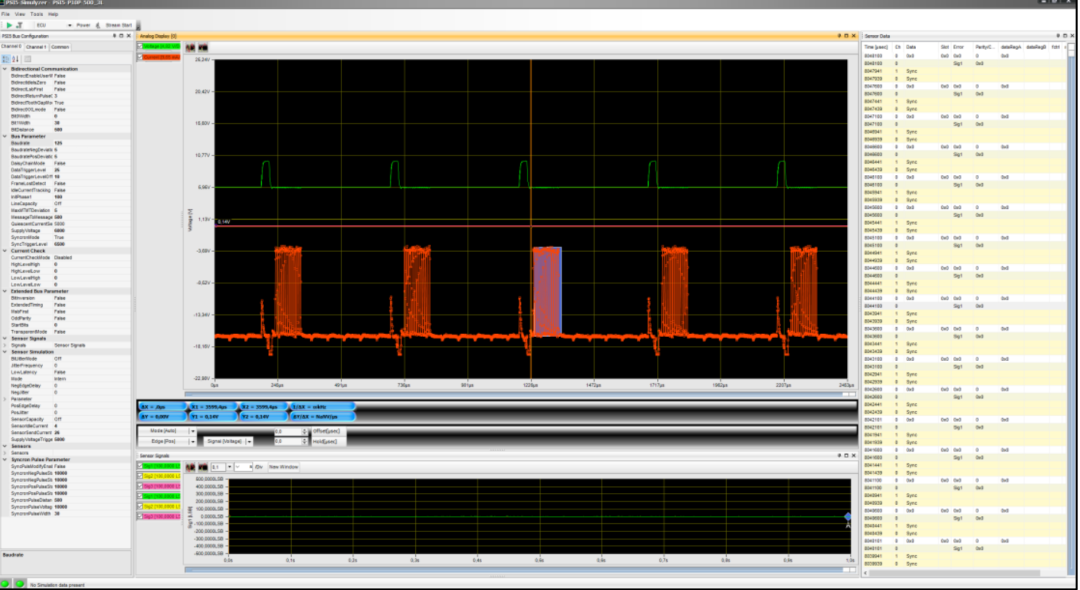

支持以3Ms/s的速度記錄PSI5電壓和電流

支持以.csv文件（Excel）和 .tdms文件（NI）格式導出數據

標準化波特率為125/189 kbit/s，單個波特率為80-250 kbit/s

支持符合PSI5規范的所有工作模式

虹科PSI5傳感器

診斷模式編程實現

虹科PSI5傳感器的診斷模式需通過制造商定義的特定邏輯激活（未標準化），如果要將傳感器設置為診斷模式，則需提供制造商定義的尋址范圍內的數據。

診斷模式通過ECU發送給傳感器的特定數據序列激活，以具體型號PSI5-P10P-500-3L傳感器為例（NXP-MMA52xxKW系列），以下是實現過程：

ECU模式初始化

選擇ECU模式為power，開始測量。

編程模式參數配置（核心環節）

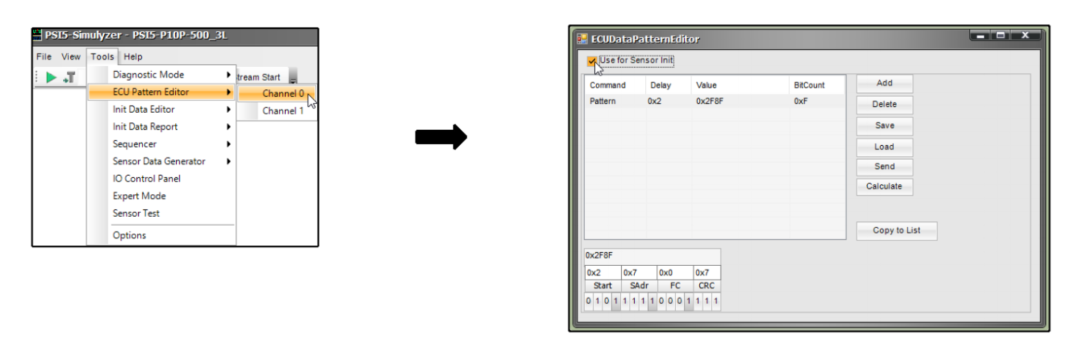

進入ECU數據模式編輯器，首先需要正確設置延遲和數值。

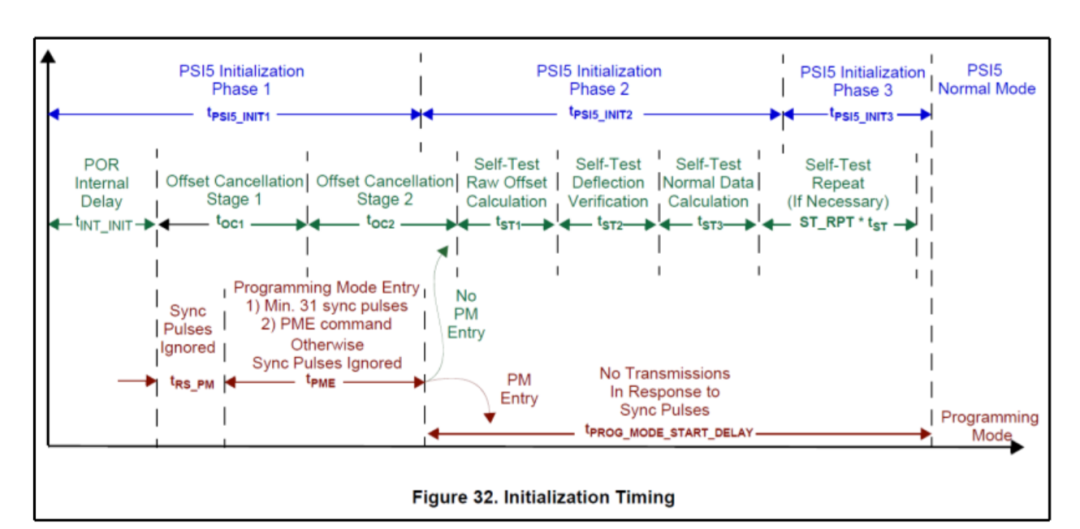

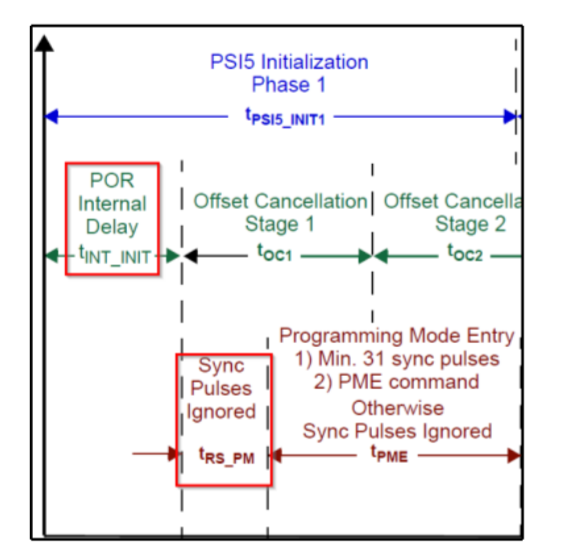

延遲設置：可以在虹科PSI5傳感器數據手冊的示意圖中找到延遲值的設定方式。如下示意圖顯示延遲必須至少為31個同步脈沖長度，31對應的十六進制為0x1f，因此，在延遲字段輸入0x1f。

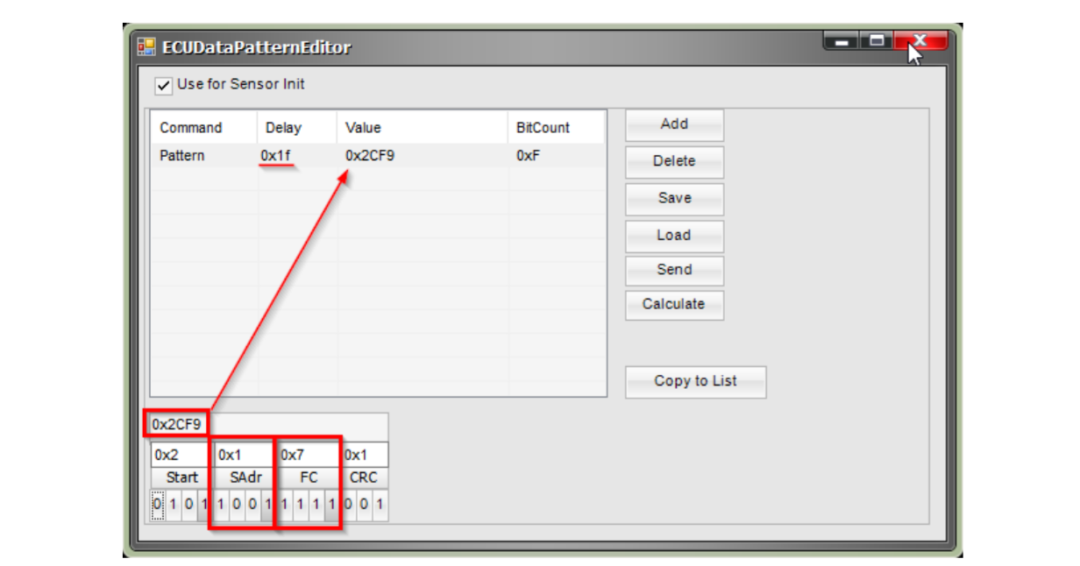

數值轉換與填入：一般參數值都會以十六進制列出，需轉換為十進制值。（此處，SAdr的十進制值為1，F(xiàn)C的十進制值為7），在ECU模式編輯器中填入對應內容，最終數值0x2CF9（含CRC、SAdr、FC等核心字段）。

關鍵參數計算：要進入編程模式，必須讀取數據表中POR Internal Delay（上電復位內部延遲）和Sync Pulses Ignored（忽略的同步脈沖數），二者相加即為核心延遲基準。

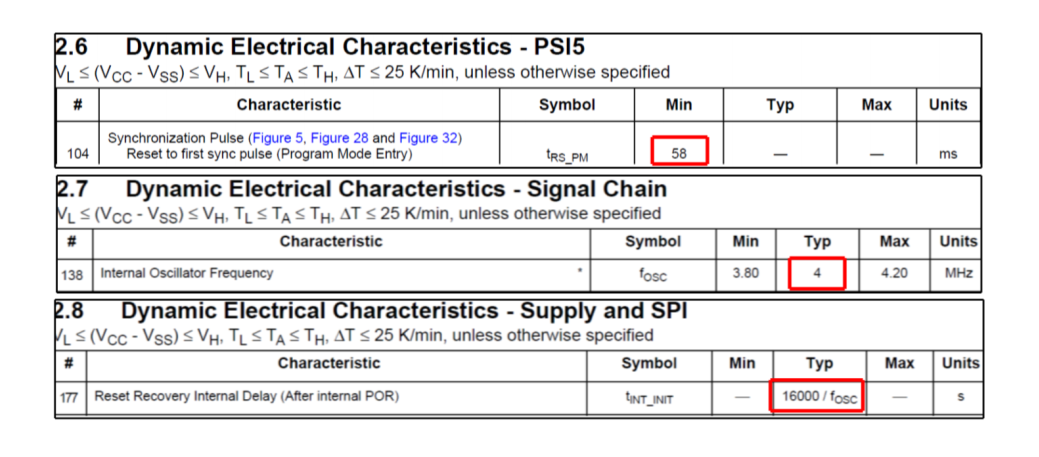

具體參數驗證：該演示中，虹科PSI5傳感器指定的同步脈沖至少為58ms；傳感器內部振蕩器頻率fosc為4MHz，換算后為0.00025ms。

結合數據表中Reset Recovery Internal Delay（tINT_INIT）=16000/fosc的計算公式，可進一步核算內部延遲，最終總延遲為62ms。

幀格式選擇與配置

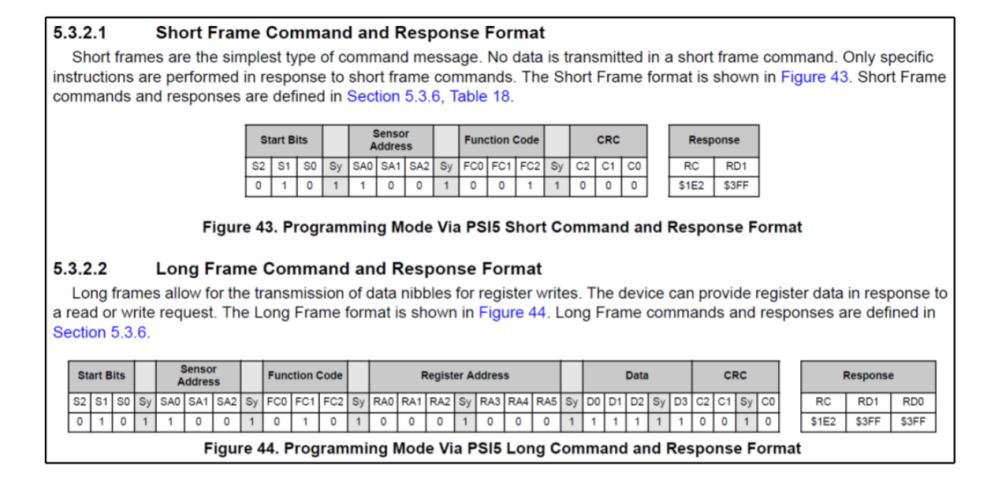

虹科PSI5設備支持兩種命令格式，適配不同診斷需求。

短幀：無數據傳輸，僅執行特定指令（適用于簡單診斷操作），格式包含起始位、傳感器地址、功能碼、CRC；

長幀：支持寄存器讀寫的數據傳輸（適用于復雜診斷配置），在短幀基礎上增加寄存器地址與數據字段。

診斷模式指令自定義

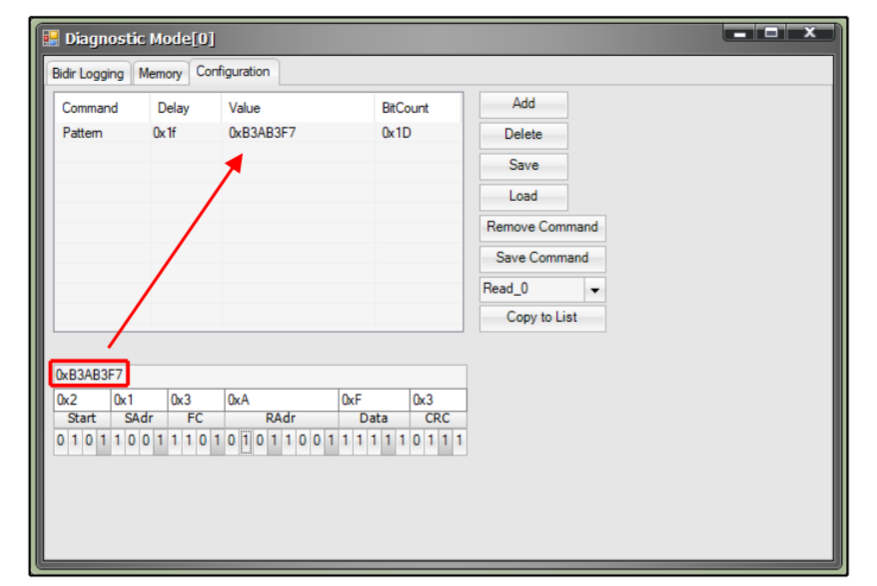

在診斷模式下自主設置長幀指令，示例配置（基于虹科傳感器規范）：SAdr=0x1、FC=0x3、RAdr=0xA、Data=0xF、CRC=0xB3AB3F7，完成指令添加與保存。

日志驗證與執行

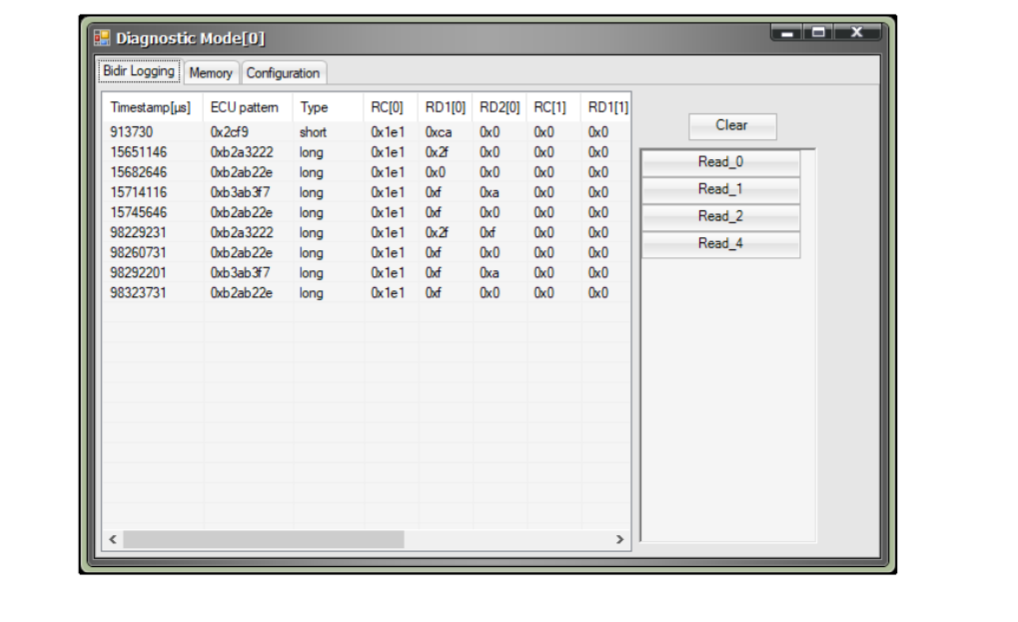

通過虹科PSI5設備的Bidir Logging（雙向日志）功能，查看所有配置命令的時間戳、幀類型、響應數據，點擊對應命令即可執行診斷操作，驗證虹科PSI5-P10P-500-3L傳感器是否正常進入診斷模式。

結語

虹科PSI5傳感器基于「抗干擾強 + 同步精準 + 安全合規 + 多從機支持」的核心特性，成為汽車/工業領域傳感器數據傳輸?shù)目煽窟x擇。其編程實現的核心在于「遵循虹科傳感器手冊規范 + 精準參數配置」，無需復雜硬件改造，即可通過軟件邏輯實現與ECU的高效協同，為惡劣工況下的設備安全運行提供底層技術支撐。

無論是汽車安全系統的關鍵數據采集，還是工程機械的狀態監測，虹科PSI5傳感器都以專業、可靠、易用的特點，成為傳感器與控制器通信的優選方案。

作者簡介

林茵

虹科智能互聯技術工程師，專注車輛通訊技術領域，提供專業CAN技術支持和硬件維修服務。
