CC622XX系列是低電壓超低功耗，具有高靈敏度磁場檢測的霍爾開關傳感器。該系列芯片可以提供多種磁場閾值、開關工作頻率和封裝形式以適配各種應用。專為空間緊湊系統和電池電量敏感系統而設計，特別適用于使用電池電源的便攜式電子產品，如行動電話、無繩電話、筆記型電腦、PDA等。

內部功能包括：①內置霍爾傳感器、②動態失調消除電路、③溫度補償電路，時鐘邏輯電路等，保證芯片穩定的工作點和開關頻率。芯片可以以極低的電流消耗，提供穩定的磁場響應。

產品優勢與主要特性

寬工作電壓范圍：1.3 ~ 5.5V

微功耗

5Hz 全極型版本：0.23uA@1.5V

160Hz 全極型版本：2.7uA@1.5V

磁場閾值可選（BOP）：

40Gs

30Gs

良好的溫度穩定性

工作溫度范圍：-40 ~ 85°C

ESD (HBM) 8kV，ESD (CDM) 1kV，LU 200mA

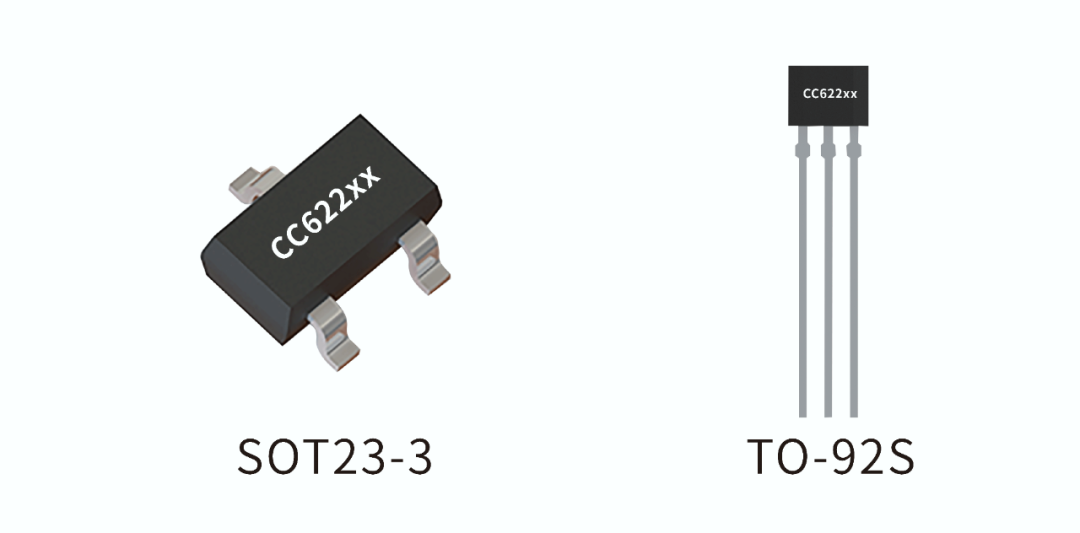

SOT23-3和TO-92S小尺寸封裝

應用場景

儀器儀表，智能三表

PDA

筆記本電腦、平板電腦

智能手機

家用電器，

非接觸式檢測，血氧儀

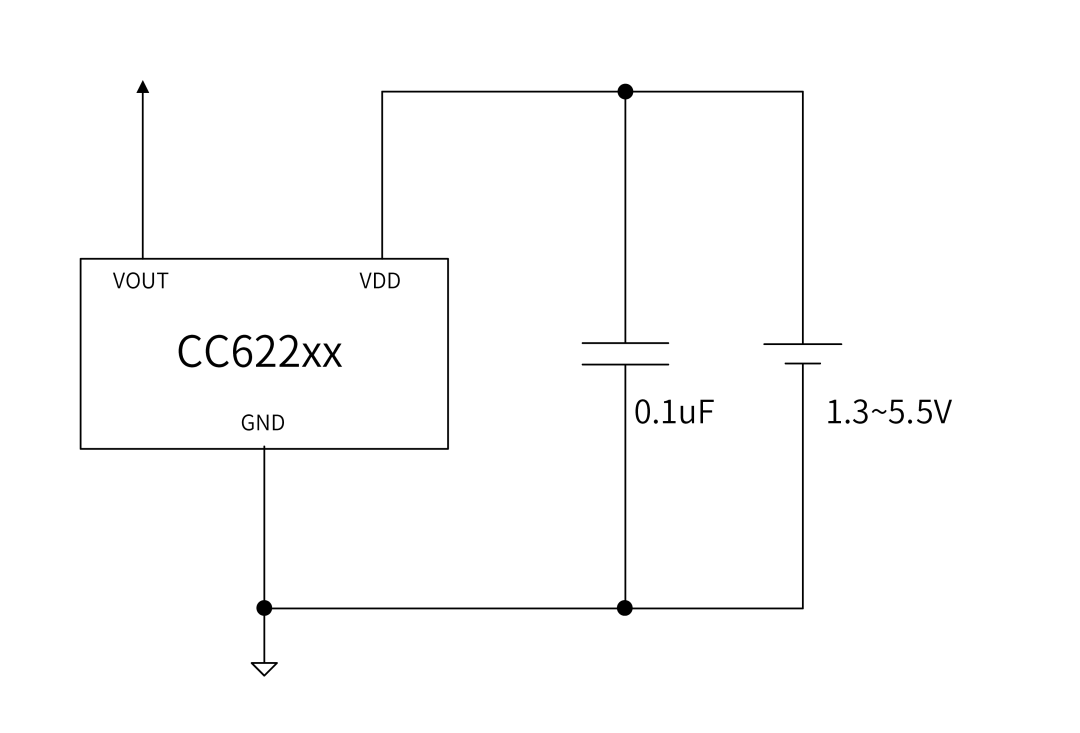

典型應用電路

實測數據

1、具有良好的溫度穩定性

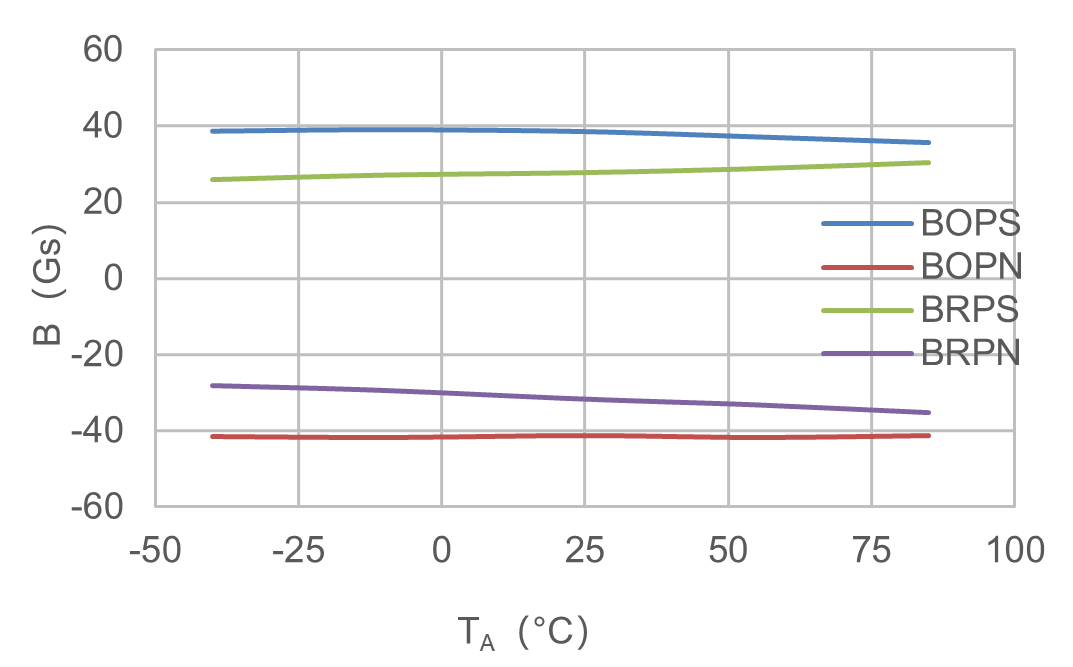

B vs TA （CC62201）

2、寬工作電壓范圍：1.3 ~ 5.5V

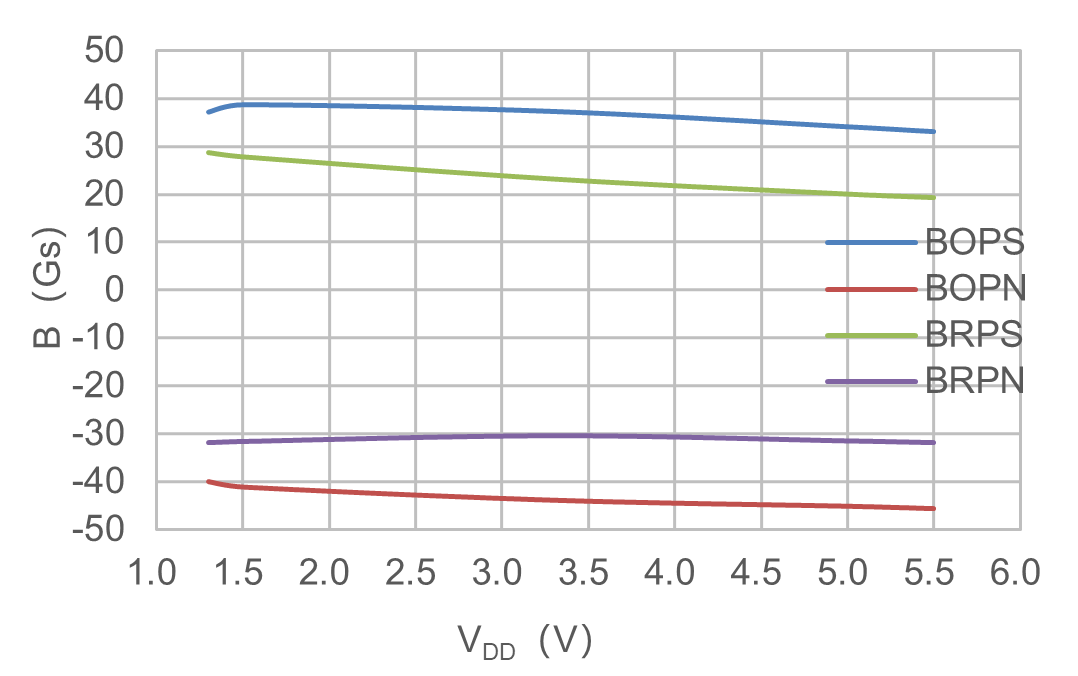

B vs VDD （CC62201）

3、超低功耗，1.5V電壓下消耗電流僅230nA

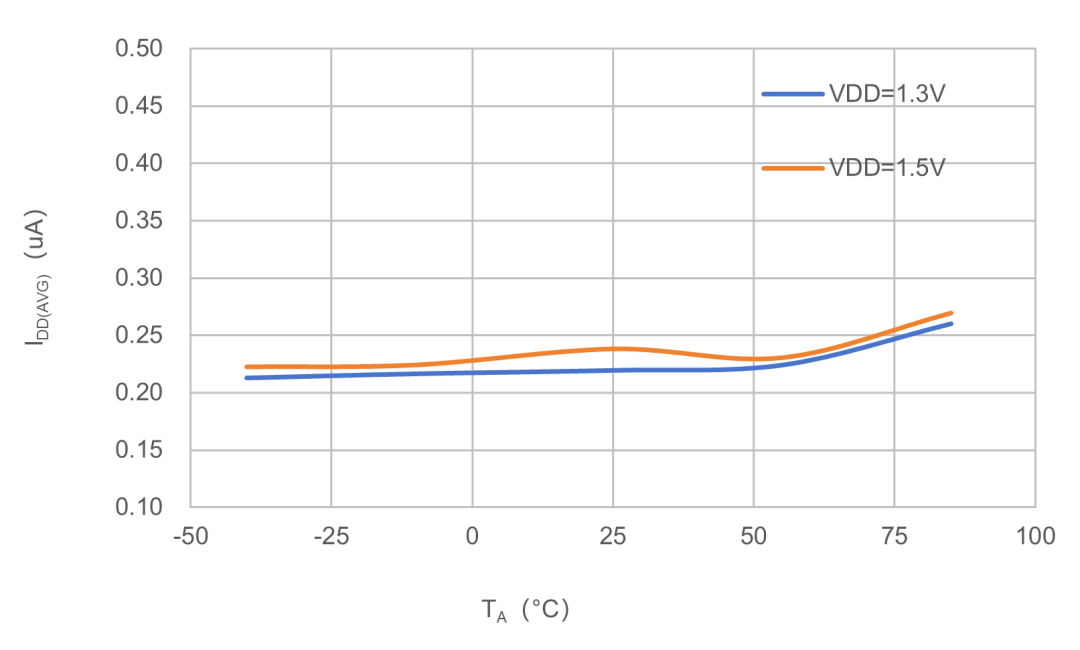

IDD(AVG) vs TA

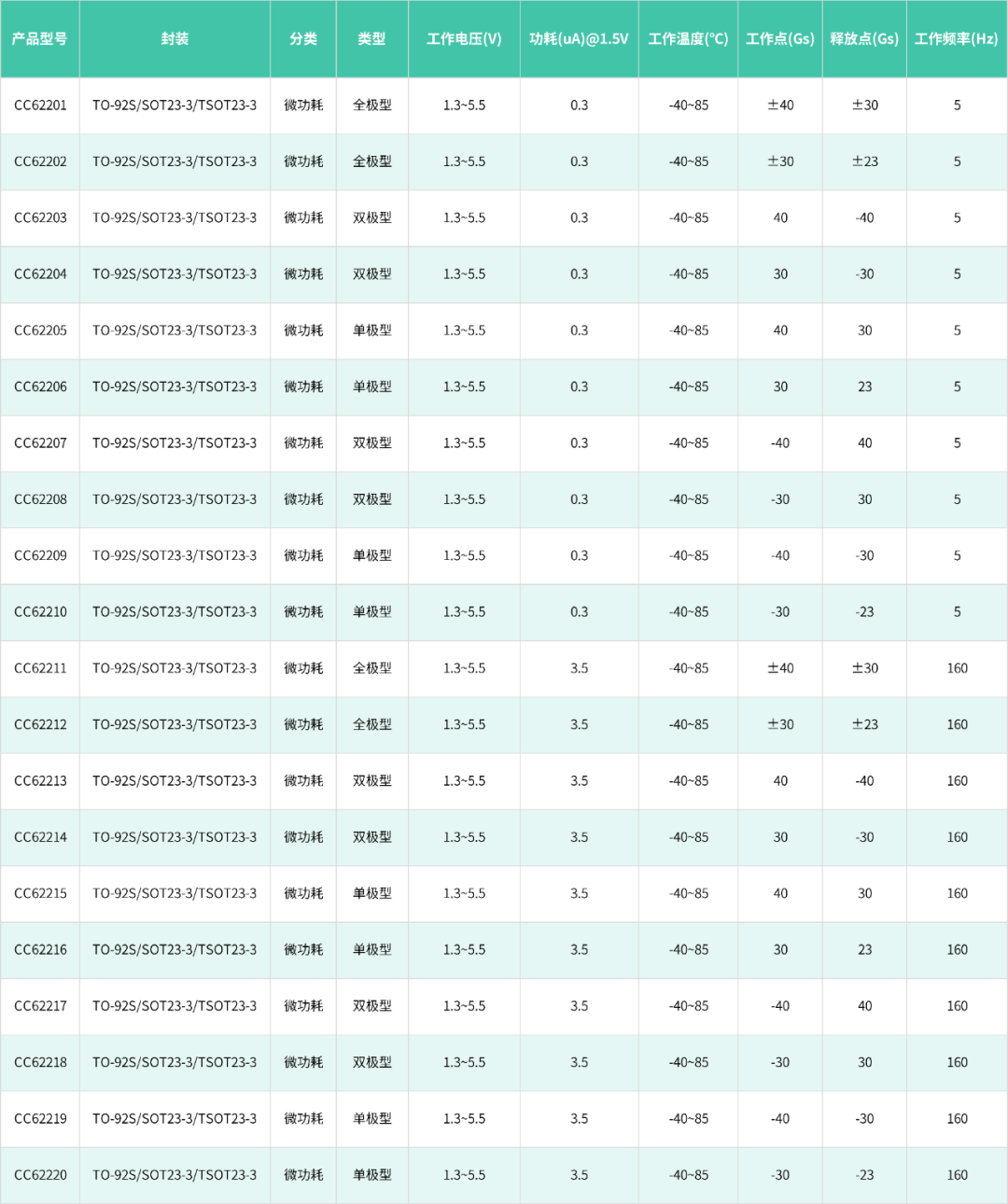

超低功耗霍爾開關選型表
