一、項目場景與核心訴求

某大型化工園區循環水站承擔著園區生產設備的冷卻供水任務，現場部署了 3套循環水泵組、3臺電磁流量計、2 路供電回路電壓監測儀表、2臺水泵電機電流互感器，所有設備均通過Profibus DP總線實現現場級通訊。

當前核心訴求：中控室需通過僅配備 RJ45網口的工業上位機，遠程采集Profibus總線上的循環水流量、供電電壓、電機運行電流等數據，用于實時監控設備運行狀態、生成能耗報表，同時避免額外采購Profibus專用網卡（如 CP5611），控制部署成本，適配車間潮濕、電磁干擾復雜的工業環境。

二、協議轉換核心原理與鏈路架構

（一）雙協議轉換底層邏輯

協議轉換網關采用 “硬件級協議解析 +數據緩存同步” 架構，實現 Profibus DP轉Modbus TCP通訊 ：

Profibus DP主站驅動層：網關內置 Profibus DP V0/V1協議棧，通過硬件電路模擬 Profibus主站行為，按總線波特率（1.5Mbps）主動輪詢從站設備，將流量、電壓、電流等數據以原數據格式讀取至網關本地 SRAM緩存區，緩存區采用雙區輪換設計，避免數據讀寫沖突；

Modbus TCP協議適配層：網關將緩存區的 Profibus數據按 Modbus TCP規范進行格式轉換，支持將 16位浮點型、32位整型等多類型數據映射為 Modbus保持寄存器（功能碼 03H）或輸入寄存器（功能碼 04H），同時兼容 Little-Endian/Big-Endian字節序切換，適配不同上位機 端軟件需求；

數據交互控制層：采用中斷觸發機制，當上位機端發送Modbus讀取請求時，網關直接從緩存區調取對應數據并封裝返回，無需二次輪詢Profibus總線，確保轉換延遲≤50ms，滿足實時監控需求。

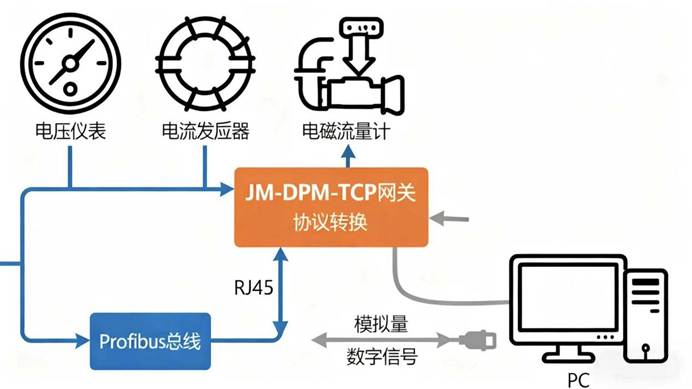

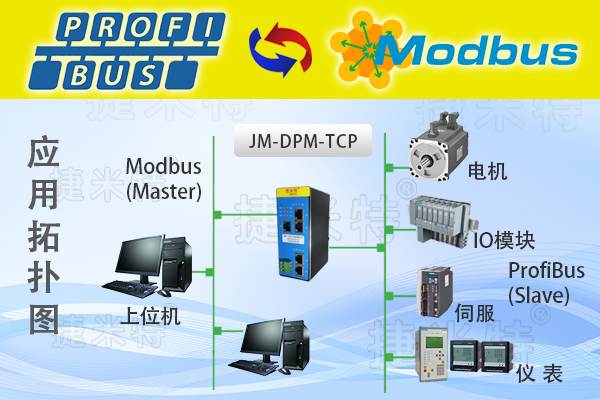

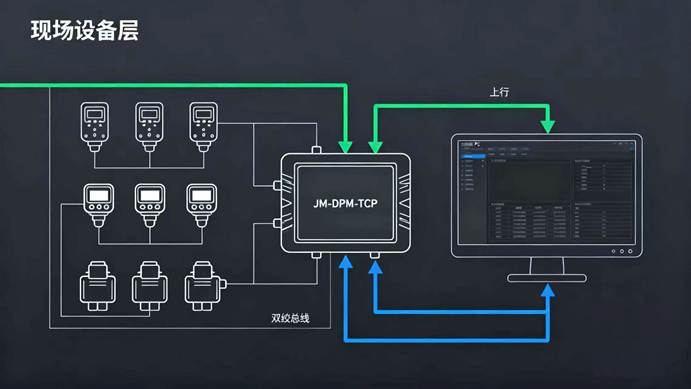

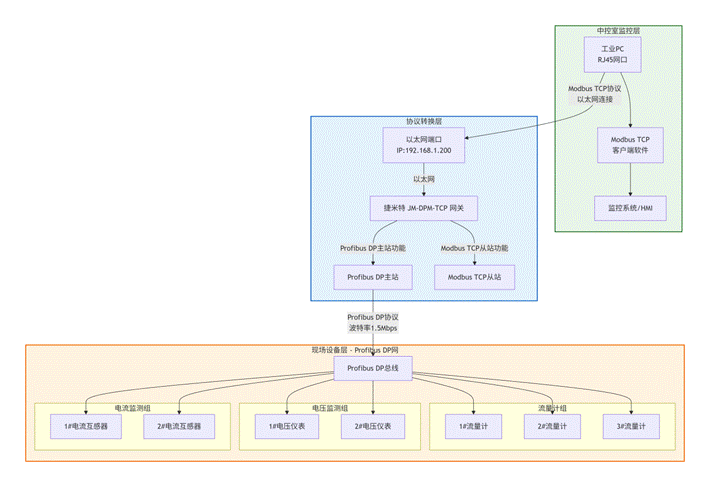

（二）系統整體鏈路架構

三、鏈路核心優勢與技術適配

（一）低成本部署優勢

硬件成本優化：無需為工業上位機 配置 Profibus專用網卡（單卡市場價格約 1800-2500元），僅利用上位機 原有 RJ45網口即可實現訪問，單項目硬件成本降低 60%以上；

施工成本控制：無需額外鋪設 Profibus總線延長線，直接復用現有 Profibus 總線與以太網布線，減少電纜采購、穿墻打孔等施工工序，部署周期從 3天縮短至 1天。

（二）工業級穩定性適配

環境適應性：網關支持 - 20~60℃寬溫工作范圍，防護等級 IP30，具備防浪涌（±2kV）、防電磁干擾（符合 EN 55022 Class A標準）設計，適配循環水站潮濕、多變頻器干擾的場景；

通訊可靠性：支持 Profibus總線斷線重連、Modbus TCP連接超時重試機制，數據傳輸丟包率≤0.01%，連續 7×24小時運行無故障，平均無故障運行時間（MTBF）超 10萬小時；

數據完整性：采用 CRC-32數據校驗算法，避免數據在轉換與傳輸過程中出現畸變，確保流量、電壓、電流等關鍵數據的采集精度（與直接總線訪問精度一致，誤差≤0.3%）。

（三）靈活擴展與運維適配

設備擴展便捷：支持最多 32個 Profibus從站設備接入，后續新增流量計、壓力傳感器等設備時，僅需在網關中添加從站地址與數據映射，無需修改上位機 端軟件配置，擴展周期≤30分鐘；

遠程運維能力：網關支持 Web遠程配置與狀態監控，可通過局域網或互聯網查看 Profibus總線狀態、Modbus連接數、數據傳輸速率等參數，故障時自動記錄日志（如從站離線、總線短路），定位時間從 2小時縮短至 10分鐘；

軟件兼容性：適配主流 Modbus TCP客戶端軟件（如 ModScan32、組態王、WinCC、LabVIEW），無需定制開發，直接導入數據映射表即可實現數據采集與可視化。

四、實現效果與場景延伸

（一）核心效果驗證

實時性：PC端讀取 Profibus總線數據的總延遲（含轉換 +傳輸）穩定在 120-150ms，滿足循環水站實時監控（延遲≤500ms）的業務要求；

數據精度：循環水流量采集精度 ±0.5%、供電電壓 ±0.2%、電機電流 ±0.3%，與現場手持儀表檢測值一致，可直接用于能耗統計與設備故障預警；

運維效率：通過網關 Web 界面遠程監控總線狀態，無需現場拆機排查，通訊故障處理時間從平均 1小時縮短至 10分鐘，運維效率提升 83%。

（二）跨場景應用延伸

該方案可直接復制至以下工業場景：

電力行業：通過上位機訪問 Profibus總線的變壓器溫度、母線電壓、負荷電流等數據，實現變電站遠程監控；

智能制造：采集產線 Profibus總線的變頻器頻率、伺服電機電流、傳感器位置數據，通過上位機 進行生產狀態監控與數據分析；

水處理行業：除循環水站外，還可應用于污水處理廠的污水流量、pH值、溶解氧等數據的遠程采集，適配多協議設備接入需求。

五、核心價值總結

數據采集網關通過硬件級協議轉換技術，成功解決了 “PC僅 RJ45網口訪問 Profibus總線” 的核心痛點，在保障數據實時性與精度的前提下，顯著降低了部署成本與運維難度。其工業級穩定性與靈活擴展性，不僅適配循環水站的復雜環境，更能支撐多行業的異構設備通訊需求，為企業智能化升級提供高效、可靠的協議轉換解決方案，助力實現設備集中監控、數據化管理與降本增效。
