一、案例項目背景

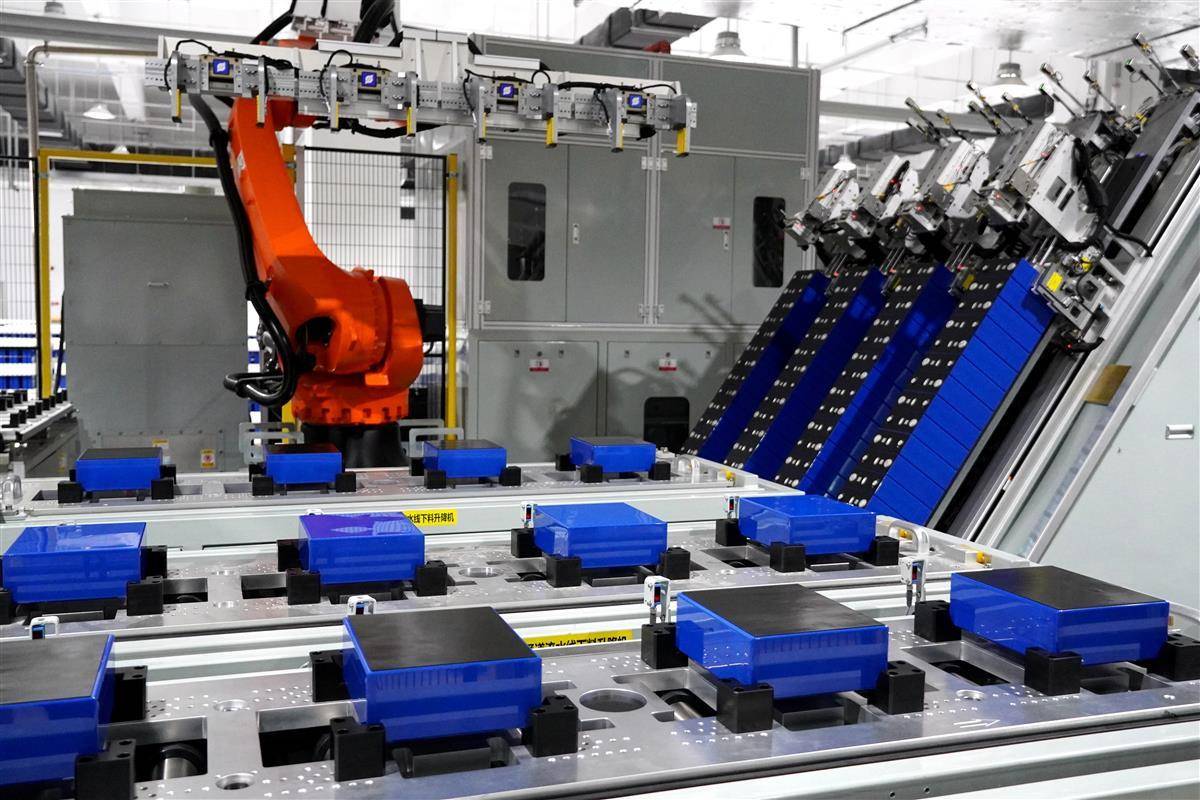

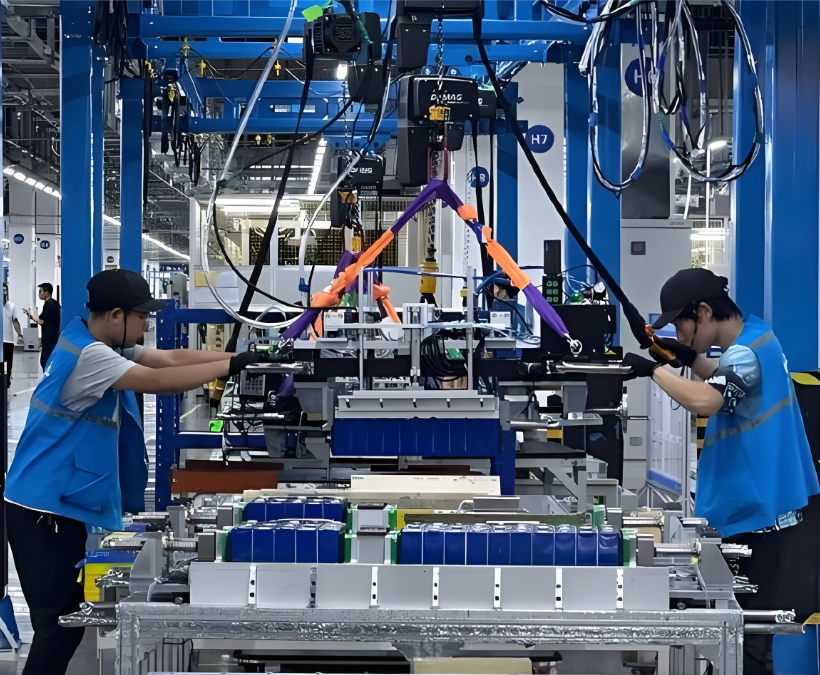

該車企聚焦新能源動力電池包的智能化裝配，其電芯模組輸送產線承擔著電芯轉運、定位、裝配的核心工序。產線中，負責輸送皮帶調速的核心設備為施耐德 Altivar 320 變頻器，該設備原生支持 EtherNet/IP 協議，可實時反饋電機轉速、負載電流等關鍵運行參數；產線主控系統采用西門子 S7-1200 系列 PLC（型號為 CPU 1214C），其通訊接口僅支持 Modbus TCP 協議，需采集變頻器數據以實現產線速度聯動和故障預警。

同時，產線規劃接入工業物聯網平臺進行遠程監控，需要穩定的工業網關完成協議轉換和數據中轉。在這一工業自動化場景中，跨協議設備的通訊壁壘成為產線智能化升級的核心阻礙，而塔訊 TX181-RE-RE-TCP/EIM智能網關的引入，為解決這一問題提供了專業方案。

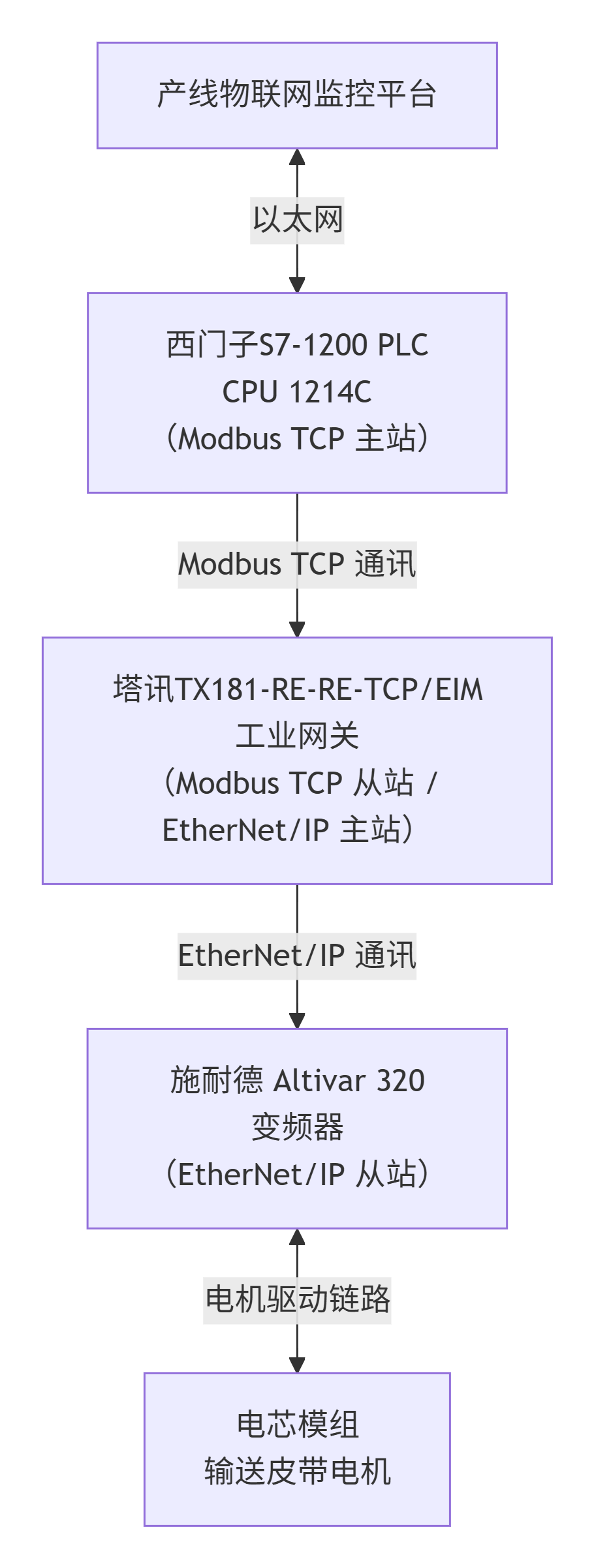

二、系統結構拓?fù)鋱D

三、項目痛點

1.協議兼容壁壘：施耐德 Altivar 320 變頻器的 EtherNet/IP 協議與西門子 S7-1200 PLC 的 Modbus TCP 協議屬于不同總線協議，無直接通訊通道，導致 PLC 無法采集變頻器運行數據，也無法下發調速指令。

2.數據采集斷層：產線需接入工業物聯網平臺實現遠程運維，但傳統的串口采集方式無法滿足高實時性需求，且缺乏專業工業網關進行數據格式轉換和邊緣處理。

3.產線協同低效：人工手動調整變頻器參數的模式，無法與 PLC 的產線節拍聯動，易出現電芯輸送速度不匹配導致的模組錯位、卡頓問題，影響生產良率。

4.設備管理缺失：無智能網關的中轉，變頻器的故障信息無法實時上傳至主控系統，故障排查需現場停機檢測，造成產線停工時長增加。

四、功能簡介

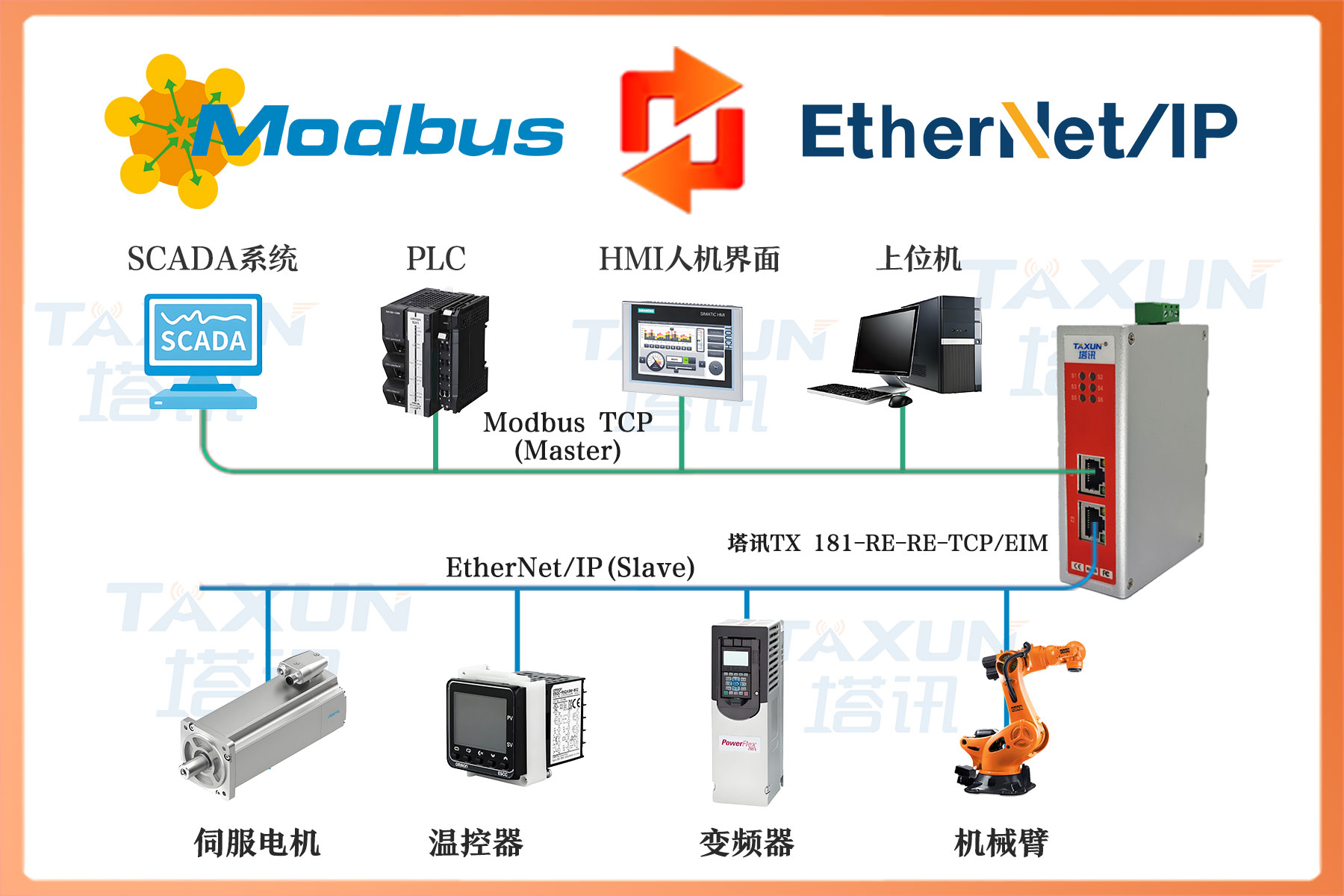

本次部署的塔訊 TX181-RE-RE-TCP/EIM工業網關，是一款高性能物聯網網關兼數據采集器，核心功能如下：

1.跨協議轉換：支持 EtherNet/IP 主站與 Modbus TCP 從站的雙向總線協議轉換，可將施耐德 Altivar 320 變頻器的 EtherNet/IP 數據封裝為 Modbus TCP 格式，同時將西門子 S7-1200 PLC 的 Modbus TCP 指令解析為 EtherNet/IP 指令下發。

2.邊緣數據處理：內置輕量化計算模塊，可對采集的變頻器數據進行過濾、清洗和預處理，降低 PLC 和工業物聯網平臺的運算負荷。

3.多通道數據傳輸：配備雙以太網口，可同時對接 PLC 控制系統和工業物聯網平臺，實現生產數據和運維數據的并行傳輸。

4.設備狀態監測：自帶故障診斷功能，可實時監控總線協議通訊狀態，出現斷連時自動報警并存儲斷點數據，保障數據完整性。

五、現場實施配置過程步驟

1.硬件部署

（1）將塔訊 TX181-RE-RE-TCP/EIM工業網關通過 35mm 導軌安裝在產線控制柜內，為網關接通 24V DC 電源；

（2）用工業以太網線連接塔訊 TX181-RE-RE-TCP/EIM智能網關的 EtherNet/IP 端口與施耐德 Altivar 320 變頻器的通訊端口，完成 EtherNet/IP 鏈路搭建；

（3）將網關的 Modbus TCP 端口與西門子 S7-1200 PLC 的 PROFINET 端口接入同一工業交換機，構建 Modbus TCP 通訊網絡。

2.網關參數配置

（1）通過電腦連接塔訊 TX181-RE-RE-TCP/EIM數據采集器的調試端口，進入網關配置界面，將網關 EtherNet/IP 側設為主站模式，添加施耐德 Altivar 320 變頻器為從站設備，配置設備 IP 和通訊周期（設為 100ms）；

（2）在 Modbus TCP 側將網關設為從站模式，配置 Modbus 從站地址為 1，映射變頻器的轉速、電流、故障代碼等數據至 Modbus 寄存器地址；

（3）開啟網關的工業物聯網數據轉發功能，配置物聯網平臺的 IP 和端口，設置數據上傳頻率為 500ms。

3.PLC 程序配置

（1）在西門子 TIA Portal 軟件中，為 S7-1200 PLC 添加 Modbus TCP 通訊庫，編寫通訊程序，指定塔訊 TX181-RE-RE-TCP/EIM工業網關為 Modbus TCP 從站；

（2）關聯 PLC 內部寄存器與網關的 Modbus 映射地址，實現對施耐德 Altivar 320 變頻器參數的讀取和指令下發；

（3）編寫故障聯動程序，當 PLC 檢測到變頻器故障數據時，自動觸發產線急停和報警提示。

4.現場聯調測試

（1）啟動產線設備，測試塔訊 TX181-RE-RE-TCP/EIM智能網關的協議轉換延遲（實測平均延遲≤20ms）；

（2）模擬變頻器過載故障，驗證 PLC 和物聯網平臺是否能同步接收?qǐng)?bào)警信息；

（3）調整 PLC 的產線節拍指令，確認變頻器轉速可實時聯動變化，完成全鏈路調試。

六、應用效果和項目實施前后效果對比

（一）應用效果

1.數據互通實現：通過塔訊 TX181-RE-RE-TCP/EIM工業網關，西門子 S7-1200 PLC 可實時采集施耐德 Altivar 320 變頻器的 12 項核心參數，數據采集準確率達 99.98%。

2.產線協同升級：變頻器轉速可根據 PLC 的產線節拍自動調整，電芯模組輸送的定位精度提升至 ±0.5mm，產線良率從 92% 提升至 98.5%。

3.運維效率提升：工業物聯網平臺可遠程監控設備狀態，故障響應時間從原來的 30 分鐘縮短至 3 分鐘，產線停機時長減少 80%。

4.物聯網融合落地：網關作為數據采集器，為產線接入工業物聯網平臺提供了標準化接口，實現了生產數據的云端存儲和分析，為后續的 AI 工藝優化奠定了基礎。

（二）實施前后效果對比

七、案例總結

在新能源電池包裝配這一高前景工業自動化領域，塔訊 TX181-RE-RE-TCP/EIM工業網關（物聯網網關/智能網關/數據采集器）成功解決了施耐德 Altivar 320 變頻器與西門子 S7-1200 PLC 的跨總線協議通訊難題。該案例不僅驗證了專業工業網關在工業物聯網融合中的核心樞紐作用，也為新能源智能制造產線的設備協同和數據互通提供了可復制的解決方案。未來，隨著工業自動化與工業物聯網的深度結合，此類總線協議轉換網關將成為產線智能化升級的標配設備，助力更多制造企業實現高效、智能、綠色的生產轉型。
