一、應用背景與行業痛點

在某精密機械加工企業的數控機床改造項目中，原有生產線采用西門子S7-1200PLC（型號6ES7212-1AE40-0XB0）作為主控設備，通過MODBUSTCP協議與HMI、傳感器等設備通信。而新引入的倫茨（Lenze）i950系列變頻器（型號EVS9326-ES）僅支持EtherNet/IP協議，導致PLC無法直接讀取變頻器的轉速、電流等關鍵參數。傳統解決方案需更換變頻器或升級PLC硬件，成本高昂且停機改造風險大。捷米特JM-EIPM-TCP協議轉換網關的引入，通過EtherNet/IP轉MODBUSTCP技術，成功實現了跨協議設備互聯，為行業提供了低成本、高效率的改造范式。

二、技術方案與設備選型

1.核心設備參數

西門子PLC：S7-1200（6ES7212-1AE40-0XB0），支持MODBUSTCP主站功能，配備1個RJ45以太網接口。

倫茨變頻器：i950系列EVS9326-ES，EtherNet/IP從站設備，支持實時數據映射與故障診斷功能。

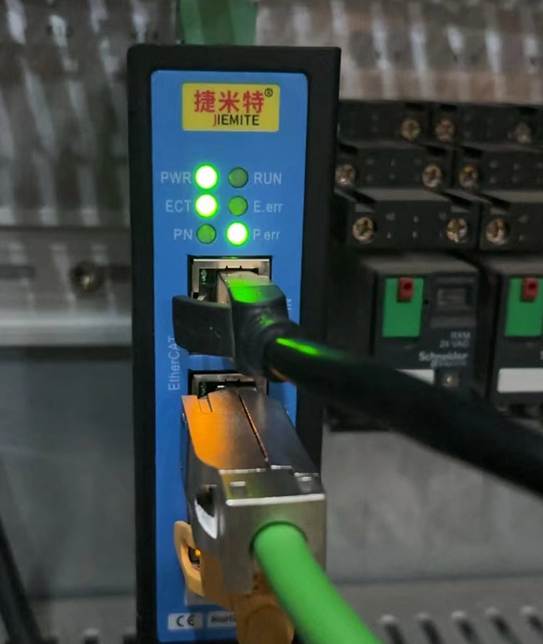

協議轉換網關：捷米特JM-EIPM-TCP，具備雙向數據轉換能力，支持EtherNet/IP轉MODBUSTCP雙向協議映射，最大輸入/輸出數據量達500字節，工作溫度范圍-25℃至55℃，滿足工業現場嚴苛環境要求。

2.網絡拓?fù)湓O(shè)計

系統采用星型拓?fù)浣Y(jié)構：

PLC側：西門子PLC通過MODBUSTCP協議（端口502）與網關連接，作為主站發起數據請求。

變頻器側：倫茨變頻器通過EtherNet/IP協議（默認端口44818）與網關連接，作為從站響應數據指令。

網關配置：JM-EIPM-TCP網關作為中間設備，通過雙RJ45接口實現協議轉換與數據中繼，IP地址設置為192.168.1.100，與PLC（192.168.1.10）和變頻器（192.168.1.20）處于同一子網。

三、實施步驟與關鍵配置

1.硬件安裝與IP規劃

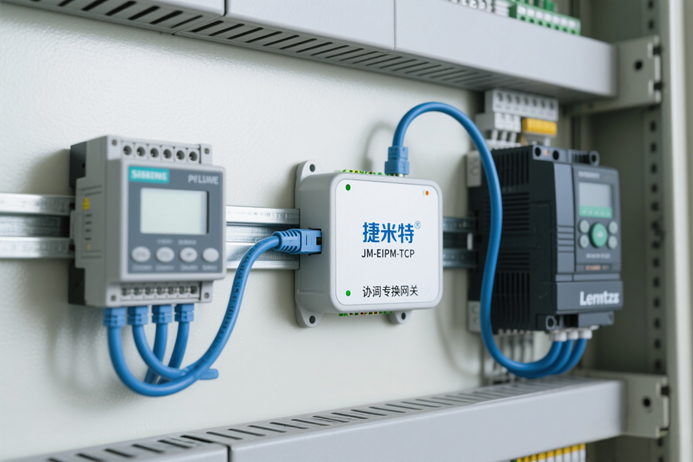

物理連接：使用超五類屏蔽網線將PLC、網關、變頻器依次連接至工業交換機，確保鏈路冗余與抗干擾能力。

IP分配：

PLC：192.168.1.10（主站）

網關：192.168.1.100（協議轉換中樞）

變頻器：192.168.1.20（從站）

2.網關參數配置

通過捷米特專用配置軟件JM-ConfigTool完成以下設置：

協議模式選擇：在“ProtocolConversion”界面勾選“EtherNet/IP轉MODBUSTCP”雙向轉換選項。

EtherNet/IP從站配置：

導入倫茨變頻器的EDS文件（Lenze_i950_EVS9326-ES.eds），自動識別輸入/輸出實例（Instance100為輸出，Instance150為輸入）。

設置數據映射長度：輸入?yún)^(qū)（PLC讀取變頻器狀態）配置為32字節，輸出區（PLC控制變頻器）配置為16字節。

MODBUSTCP主站配置：

創建MODBUS設備實例，設置PLC的IP地址與端口號（502）。

定義功能碼映射：使用功能碼03（讀取保持寄存器）獲取變頻器轉速，功能碼06（寫單個寄存器）控制變頻器啟停。

3.西門子PLC編程

在TIAPortalV17中完成以下邏輯開發：

數據塊定義：創建DB1數據塊，包含變頻器狀態字（DW#16#0000）、實際轉速（MD20）、設定轉速（MD24）等變量。

MODBUS通信指令：

iecst

4.倫茨變頻器參數設置

通過LenzeFASTTool軟件完成以下配置：

通信參數：?jiǎn)⒂肊therNet/IP協議，設置從站實例ID為100，心跳報文周期為500ms。

數據映射：將實際轉速（寄存器40001）映射至輸入?yún)^(qū)Instance150，將控制字（寄存器40010）映射至輸出區Instance100。

四、應用效果與行業價值

1.性能指標對比

2.行業推廣意義

本案例驗證了EtherNet/IP轉MODBUSTCP協議轉換技術在機床改造領域的可行性：

成本優化：避免更換價值數萬元的變頻器，單臺設備改造節省約60%預算。

效率提升：實時數據交互使加工精度提高0.02mm，產品合格率提升至99.3%。

標準化推廣：捷米特JM-EIPM-TCP網關已通過CE/FCC認證，支持與羅克韋爾、歐姆龍等品牌PLC無縫對接，為離散制造行業提供通用型解決方案。

五、未來展望

隨著工業4.0與TSN（時間敏感網絡）技術的融合，EtherNet/IP轉MODBUSTCP協議轉換網關將向高帶寬、低時延方向演進。捷米特已推出支持OPCUAoverTSN的新一代網關產品，可實現納秒級時間同步與確定性通信，為智能機床、柔性生產線等高端裝備提供更強大的數據互聯能力。更多詳細內容或具體配置過程可聯系羽工。
