在電子設計領域，數模轉換器（DAC）是連接數字世界與模擬世界的關鍵橋梁。今天，我們將深入探討一款性能出色的DAC——DAC8532，它具有低功耗、高分辨率等諸多優點，適用于多種應用場景。

文件下載：dac8532.pdf

一、DAC8532概述

DAC8532是一款雙通道、16位的數模轉換器，能實現低功耗運行，并配備靈活的串行主機接口。其工作電壓范圍為2.7V至5.5V，每個片內精密輸出放大器可在該電壓范圍內實現軌到軌輸出擺幅。此外，該器件支持標準的3線串行接口，在 $V_{DD}=5V$ 時，輸入數據時鐘頻率最高可達30MHz。

二、關鍵特性

高精度與穩定性

• 分辨率：16位分辨率確保了高精度的模擬輸出，能滿足大多數對精度要求較高的應用場景。
• 單調性：在整個溫度范圍內保持16位單調性，保證了輸出的穩定性和準確性。
• 低誤差：相對精度可達±0.0987% FSR，差分非線性為±1 LSB，零碼誤差和滿量程誤差都控制在較小范圍內，有效提高了轉換的準確性。

低功耗設計

• 微功耗運行：在5V電源下，正常模式電流僅為500μA，而在三種掉電模式下，電源電流可降至200nA（3V時為50nA），非常適合便攜式電池供電設備。
• 電源范圍寬：支持2.7V至5.5V的電源電壓，增強了其在不同電源環境下的適應性。

快速響應與低串?dāng)_

• 快速建立時間：輸出電壓建立時間最快可達8μs至±0.003% FSR，能夠快速響應輸入信號的變化。
• 超低串?dāng)_：AC串?dāng)_典型值低至 - 100dB，有效減少了通道間的干擾，提高了信號質量。

靈活的接口與功能

• 標準串行接口：采用3線串行接口，兼容SPI、QSP和Microwire等接口標準，便于與各種微處理器和數字信號處理器連接。
• 雙緩沖輸入架構：支持同時或順序更新輸出，方便用戶根據實際需求進行操作。
• 上電復位：內置上電復位電路，上電時DAC輸出置零，直到接收到有效寫入命令，確保了設備啟動時的輸出狀態可控。

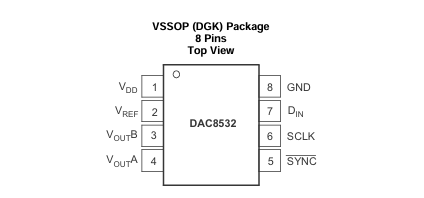

三、引腳配置與功能

四、電氣特性詳解

靜態性能

輸出特性

• 輸出電壓范圍：0至VREF，可根據參考電壓靈活調整輸出范圍。
• 輸出電壓建立時間：在不同負載條件下，建立時間最快可達8μs，滿足快速響應的需求。
• 壓擺率：典型值為1V/μs，能夠快速驅動負載。
• 容性負載穩定性：在不同負載電阻下，可穩定驅動一定范圍的容性負載，如RL = 8Ω時，可驅動470pF；RL = 2kΩ時，可驅動1000pF。

其他特性

• 參考輸入：參考電流在不同電壓下有不同取值，參考輸入范圍為0至VDD，輸入阻抗為75kΩ。
• 邏輯輸入：輸入電流為±1μA，輸入低電壓和高電壓根據電源電壓不同而有所變化，引腳電容為3pF。
• 電源要求：VDD范圍為2.7V至5.5V，正常模式下電流根據電源電壓不同有所差異，掉電模式下電流極低。

五、典型應用案例

便攜式儀器

由于DAC8532的低功耗特性，非常適合用于便攜式儀器，如便攜式測量設備、手持醫療設備等。在這些應用中，低功耗可以延長電池續航時間，同時高精度的輸出能夠保證測量結果的準確性。

閉環伺服控制

在閉環伺服控制系統中，需要高精度的模擬信號來驅動執行器。DAC8532的高分辨率和低誤差特性能夠提供精確的控制信號，確保系統的穩定性和響應速度。

過程控制

在工業過程控制中，DAC8532可用于生成精確的模擬控制信號，如溫度、壓力、流量等的控制。其低串?dāng)_和快速建立時間特性能夠有效提高系統的控制精度和響應速度。

六、設計注意事項

電源設計

為了保證DAC8532的性能，電源應保持穩定且低噪聲。建議在VDD引腳并聯1μF至10μF的電容和0.1μF的旁路電容，以濾除高頻噪聲。在某些情況下，可能還需要額外的旁路電容或Pi濾波器來進一步降低電源噪聲。

布局設計

• 模擬與數字分離：由于DAC8532通常與數字邏輯電路一起使用，為了避免數字噪聲對模擬輸出的干擾，應將模擬電路和數字電路分開布局，采用獨立的接地平面和電源平面，并在電源入口處連接。
• 信號布線：模擬輸入輸出引腳應遠離數字信號布線，以減少數字信號對模擬信號的串?dāng)_。同時，應注意信號的長度和阻抗匹配，以確保信號的完整性。

靜電放電保護

DAC8532的內置ESD保護有限，在存儲和處理時應采取適當?shù)撵o電防護措施，如將引腳短路或放置在導電泡沫中，以防止MOS柵極受到靜電損壞。

七、總結

DAC8532以其卓越的性能和豐富的功能，為電子工程師提供了一個可靠的數模轉換解決方案。無論是在低功耗應用、高精度控制還是快速響應系統中，DAC8532都能發揮出色的作用。在實際設計中，我們需要充分考慮其電氣特性和設計注意事項，以確保系統的穩定性和可靠性。希望本文能為各位工程師在使用DAC8532時提供一些有益的參考。你在使用DAC8532的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
