在電子設計領域，模數轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。今天，我們要深入探討的是德州儀器（Texas Instruments）的一款高性能ADC——ADS8324。它以其出色的性能和低功耗特性，在眾多應用場景中展現出強大的競爭力。

文件下載：ads8324.pdf

一、ADS8324的特性亮點

1. 高精度與高速度

ADS8324是一款14位的采樣ADC，具備50kHz的采樣率，能夠在高速數據采集場景中準確地將模擬信號轉換為數字信號。即使在滿50kHz數據速率下運行，它的功耗也非常低。在較低數據速率下，其高速特性使它大部分時間可處于掉電模式，例如在10kHz數據速率下，平均功耗小于1mW。

2. 低功耗設計

該轉換器具有微功耗特性，在2.7V供電時功耗為5.0mW，在1.8V供電時功耗僅為2.5mW。此外，其掉電模式下最大電流僅為3μA，非常適合對功耗要求苛刻的應用，如便攜式和電池供電系統。

3. 接口與輸入特性

ADS8324采用同步串行（SPI/SSI兼容）接口，方便與微處理器和其他數字系統進行通信。它還具有差分輸入，參考電壓可在500mV至VCC/2范圍內設置，為設計提供了更大的靈活性。

二、技術參數詳解

1. 絕對最大額定值

在使用ADS8324時，需要注意其絕對最大額定值。例如，Vcc最大為+6V，邏輯輸入范圍為-0.3V至+6V，結溫最高為+150°C，存儲溫度最高為+125°C等。超過這些額定值可能會對器件造成永久性損壞。

2. 引腳分配

ADS8324采用MSOP - 8封裝，各引腳功能明確。VREF為參考輸入，+In和-In為差分模擬輸入，GND為接地，CS/SHDN用于芯片選擇和關機模式控制，DoUT為串行輸出數據，DCLOCK為數據時鐘，+Vcc為電源供應。

3. 電氣特性

在特定條件下（如-40°C至+85°C，VREF = 0.9V，-In = 0.9V，SAMPLE = 50kHz，fCLK = 24 ? fSAMPLE），ADS8324展現出一系列優秀的電氣特性。其分辨率為14位，模擬輸入具有特定的范圍和電容、泄漏電流等參數。在系統性能方面，無丟失碼為14位，積分線性誤差、雙極性零誤差、增益誤差等指標也有明確的規定。

三、工作原理剖析

1. 架構基礎

ADS8324是一款典型的逐次逼近寄存器（SAR）A/D轉換器，基于電容重新分配架構，本身包含采樣保持功能。它采用0.6μ CMOS工藝制造，這種架構和工藝使得它能夠在每秒高達50,000次轉換的同時，從+VCC汲取的功率小于3.0mW。

2. 外部參考與時鐘

該轉換器需要外部參考、外部時鐘和單一電源（VCC）。外部參考電壓范圍為500mV至VCC/2，直接設定模擬輸入范圍，參考輸入電流取決于轉換速率。外部時鐘頻率可在24kHz（1kHz吞吐量）至1.2MHz（50kHz吞吐量）之間變化，時鐘占空比只要高低時間至少為200ns即可。

3. 模擬輸入處理

模擬輸入為雙極性且完全差分，可采用單端或差分驅動方式。單端輸入時，-In輸入保持固定電壓，+In輸入圍繞該電壓擺動，峰峰值幅度為2 ? VREF。差分輸入時，輸入幅度為+In和-In輸入之差，每個輸入的峰峰值幅度為VREF，差值電壓的峰峰值幅度為2 ? VREF。在驅動輸入時，要注意源的輸出阻抗匹配，否則可能導致誤差。

4. 數字輸出

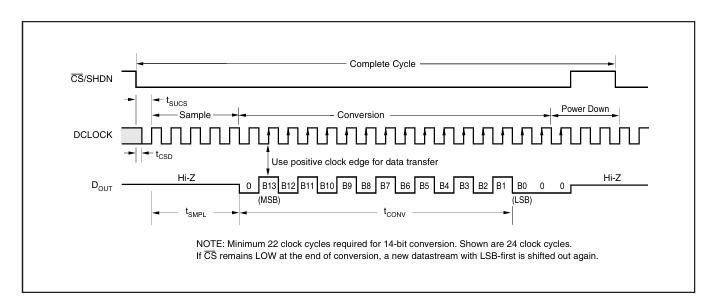

轉換的數字結果通過DCLOCK輸入時鐘輸出，以串行方式在DoUT引腳提供，先輸出最高有效位。DoUT引腳提供的是當前正在進行的轉換的數字?jǐn)?shù)據，無流水線延遲。

四、性能優化與應用注意事項

1. 噪聲處理

ADS8324本身噪聲極低，但隨著參考電壓降低，內部噪聲導致的誤差會相對增加?？梢酝ㄟ^平均連續轉換結果來降低噪聲影響，對于接近直流的輸入信號，可采用平均數字代碼的方法；對于交流信號，可使用數字濾波器進行低通濾波和抽取。

2. 數字接口

其CMOS數字輸出（DoUT）在0V至VCC之間擺動。通過同步3線串行接口與微處理器等數字系統通信，DCLOCK信號同步數據傳輸，下降沿傳輸每一位，大多數接收系統在上升沿捕獲位流。CS信號控制轉換和數據傳輸，轉換完成后需將CS置高使DoUT處于三態。

3. 功耗管理

為實現最低功耗，應找到滿足系統要求的最低轉換速率。ADS8324在轉換完成和CS為高電平時處于掉電模式，理想情況下應盡快完成每次轉換，讓轉換器在掉電模式下花費盡可能長的時間。

4. 布局設計

為獲得最佳性能，要注意ADS8324電路的物理布局。電源要干凈且充分旁路，參考電壓也需類似處理。GND引腳應連接到干凈的接地點，避免靠近微處理器等數字元件的接地端。

五、應用電路示例

圖10展示了一個基本的數據采集系統，ADS8324輸入范圍為0V至VCC，參考輸入直接連接到電源。通過5Ω電阻和1μF至10μF電容過濾電源上的噪聲，確保系統穩定運行。

ADS8324憑借其高精度、低功耗、靈活的接口和輸入特性等優勢，在電池供電系統、遠程數據采集、工業控制等眾多領域具有廣泛的應用前景。作為電子工程師，我們在設計中合理運用這款A(yù)DC，并注意相關的性能優化和應用注意事項，就能充分發揮其潛力，實現高效、穩定的系統設計。你在使用類似ADC的過程中遇到過哪些挑戰呢？歡迎在評論區分享你的經驗和見解。
