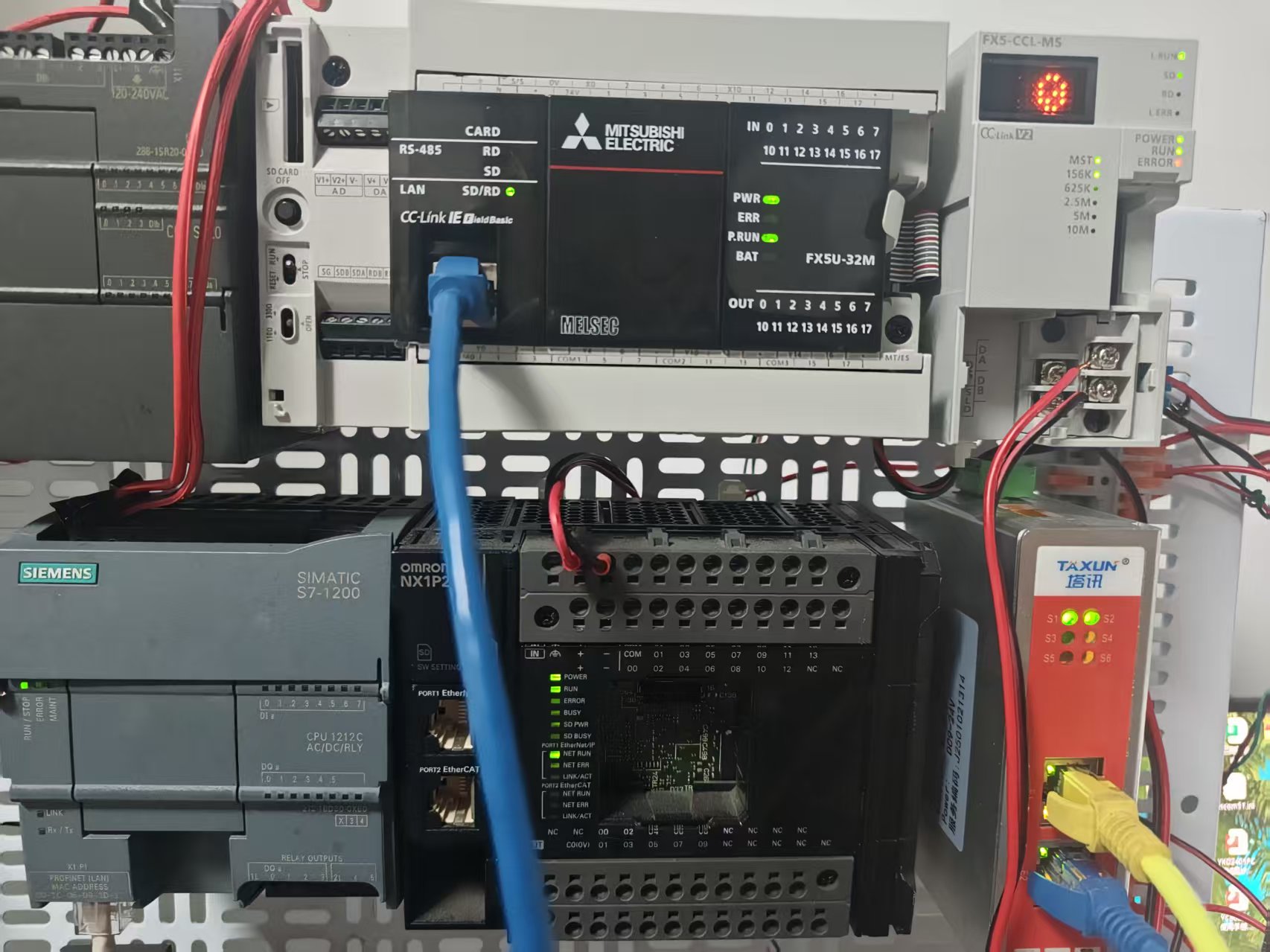

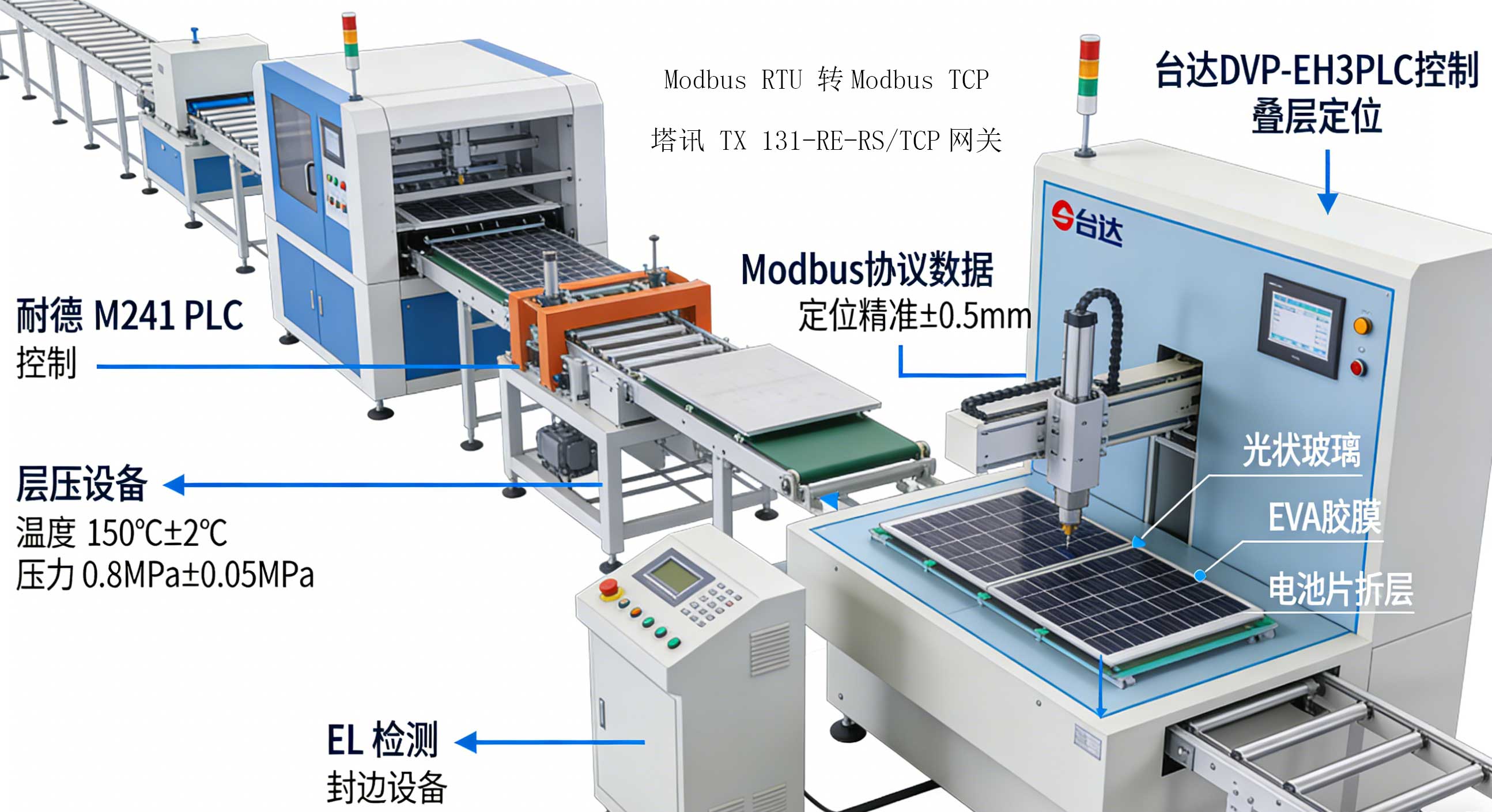

一、項目背景：光伏組件封裝生產線的通訊困境

在新能源光伏組件封裝生產線中，某企業采用臺達 DVP-EH3 PLC（Modbus RTU 協議）負責光伏玻璃、EVA 膠膜、電池片的疊層定位（精度 ±0.5mm），施耐德 M241 PLC（Modbus TCP 協議）管控層壓（溫度 150℃±2℃、壓力 0.8MPa±0.05MPa）、封邊、EL 檢測等設備。二者需實時協同：臺達 PLC 需傳輸組件型號、疊層完成信號、組件尺寸參數，施耐德 PLC 需反饋層壓時間（15min±1min）、封邊泄漏率（≤0.01kPa/min）、EL 檢測合格狀態，以此保障組件 25 年質保及發電效率，且需符合 IEC 61215 標準與 TüV 萊茵認證。

但因協議不兼容無直接通訊通道，企業只能依賴操作員手動傳遞參數，日均因參數偏差引發 2 次生產停滯，每次需報廢 12 塊單塊成本超 800 元的組件，單日直接損失超 9600 元。而 2025 年全球光伏組件市場規模預計超 2000 億美元，該環節作為新能源核心工序，對工業物聯網環境下數據的實時性與可靠性有嚴苛要求。

二、項目痛點

1.協議異構阻斷生產協同：臺達 DVP-EH3 PLC 的 Modbus RTU 協議與施耐德 M241 PLC 的 Modbus TCP 協議無法直接兼容，無物聯網網關中轉時，疊層參數需操作員每 30 分鐘從 DVP-EH3 PLC 導出后，通過 M241 PLC 編程軟件手動輸入，單次數據傳遞延遲超 25 分鐘，導致疊層工序與層壓工序不同步，層壓溫度偏差超 8℃，曾因?qū)訅簻囟冗^(guò)高導致 10 塊組件 EVA 膠膜老化，報廢損失超 8000 元；生產節拍從 25 分鐘 / 塊延長至 42 分鐘 / 塊，效率下降 40%。

2.數據采集追溯斷層：原有系統無專用數據采集器，疊層定位數據、層壓參數、EL 檢測結果等關鍵工藝數據僅分別存儲于兩臺 PLC 本地（存儲周期 30 天），無法自動上傳至工業物聯網平臺，出現組件功率衰減超標時，需人工比對兩臺 PLC 的運行日志，追溯原因耗時超 7 小時，不符合新能源行業 “光伏組件全生命周期追溯” 的要求（如晶科、天合光能供應鏈標準）。

3.工業環境適應性差：封裝車間存在高溫（層壓設備散熱）、粉塵（玻璃切割碎屑）、濕度波動（雨季濕度 60%-80%），傳統 RS485 轉以太網模塊耐高溫性能弱（僅≤60℃）、防潮等級低（IP20），日均通訊中斷 1-2 次，每次中斷需停機降溫并重新校準層壓參數，恢復耗時超 3 小時，單日減少有效生產時間約 6 小時，損失產能超 14 塊光伏組件。

4.設備負載超限引發質量風險：嘗試通過第三方軟件實現數據轉發，導致臺達 DVP-EH3 PLC CPU 負載升至 83%（頻繁處理疊層定位數據轉換）、施耐德 M241 PLC CPU 負載達 81%，超出安全運行閾值（PLC≤75%），引發封邊密封度泄漏率超 0.05kPa/min，組件戶外使用時易進水，曾導致 5 塊組件功率衰減超 15%，返工成本超 6000 元 / 月，且面臨客戶索賠風險。

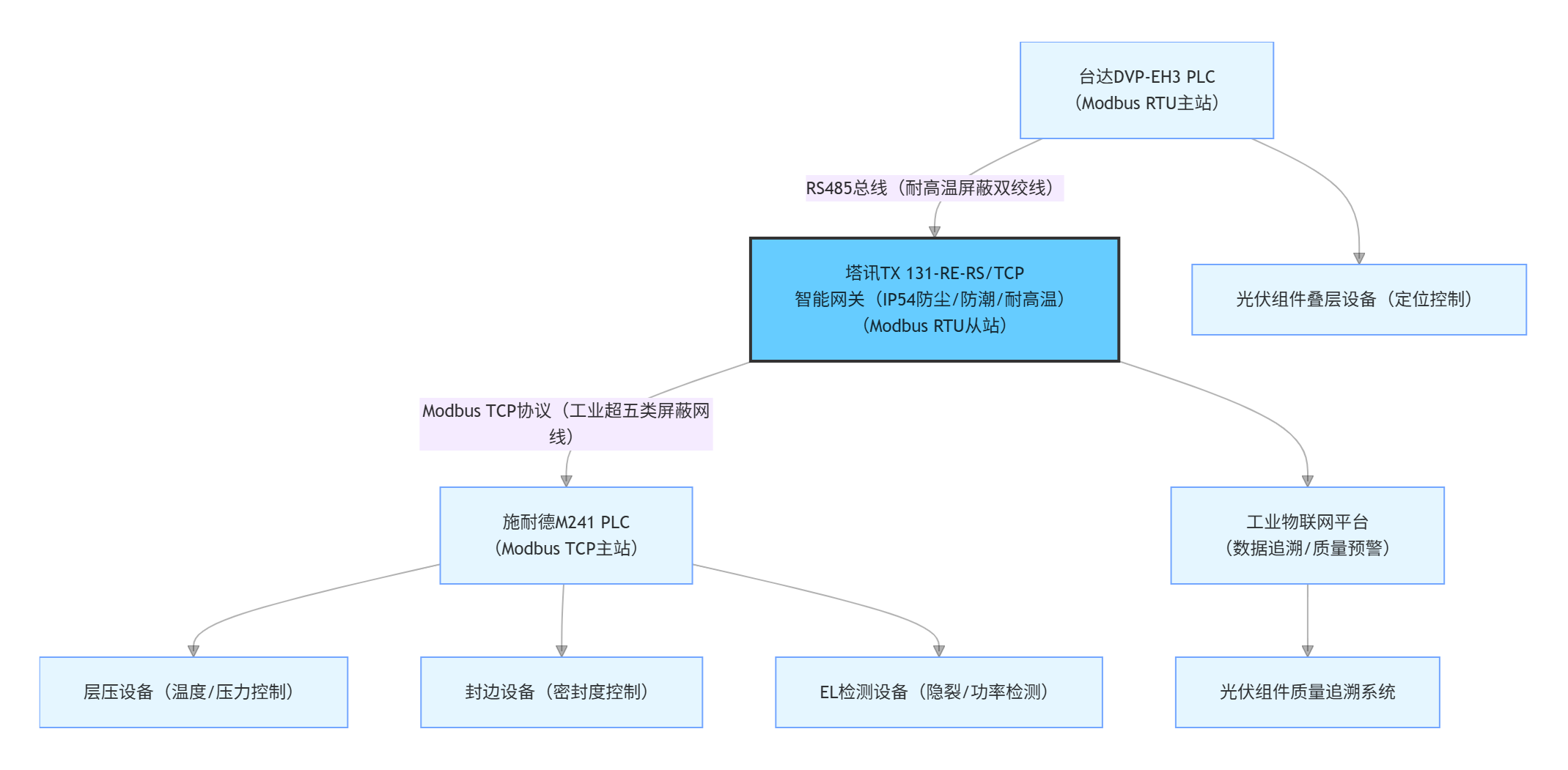

三、系統結構拓?fù)鋱D

四、塔訊 TX 131-RE-RS/TCP 網關功能簡介

作為核心工業網關，該設備（IP54 防塵防潮耐高溫、適配光伏封裝環境）實現 Modbus RTU 從站到 Modbus TCP 從站的雙向協議轉換，關鍵功能深度適配光伏組件封裝場景需求：

·協議兼容：嚴格遵循 Modbus RTU（IEC 61158）與 Modbus TCP（IEC 61158）協議規范，支持 9600-115200bps 可調波特率（適配臺達 DVP-EH3 PLC 通訊參數：9600bps、偶校驗、8 數據位、1 停止位）與 10/100Mbps 自適應以太網速率，自動識別施耐德 M241 PLC 的寄存器地址映射規則，確保疊層參數與封裝指令傳輸無格式偏差，符合 “光伏組件 25 年質保標準” 要求。

·數據處理：內置雙核工業級耐高溫處理器，每秒可完成 2400 次以上數據轉換，轉換延遲≤22μs，支持 2200 點數據映射，滿足組件尺寸（4 字節浮點數）、層壓溫度（4 字節浮點數）、密封度泄漏率（4 字節浮點數）等多類型數據同步傳輸，數據更新頻率達 5 次 / 秒，符合 IEC 61215 對 “高頻工藝監控” 的標準。

·工業適配：具備 IP54 防護等級（防塵、防潮、防玻璃碎屑飛濺），外殼采用耐高溫 ABS 材質（工作溫度 - 20℃-80℃），耐受層壓設備周邊高溫環境；支持 24VDC 寬壓供電（±15% 波動兼容）；抗電磁干擾性能符合 EN 61000-6-2 標準，避免 EL 檢測設備高頻信號導致的數據丟包；配套耐高溫屏蔽電纜，耐受車間溫度波動。

·物聯與質量擴展：支持本地?cái)?shù)據緩存（容量 6GB，緩存周期 90 天），通過 MQTT 協議對接工業物聯網平臺與質量追溯系統，實現工藝數據實時歸檔與不可篡改存儲；內置質量預警功能，當層壓溫度超閾值或密封度泄漏率超標時，網關直接向兩臺 PLC 推送停機信號；支持故障自恢復，通訊中斷后≤70ms 重新建立連接，保障封裝生產連續。

五、解決方案與實施過程

（一）方案設計

采用塔訊智能網關構建 “雙 PLC - 單網關” 通訊架構：網關 Modbus RTU 側作為臺達 DVP-EH3 PLC 的從站，實時采集組件型號（D100）、疊層完成信號（M0.0）、組件尺寸（D104）；Modbus TCP 側作為施耐德 M241 PLC 的從站，將采集到的疊層參數傳輸至 PLC，同時接收 PLC 反饋的層壓溫度（DB1.DBD10）、層壓時間（DB1.DBD20）、檢測結果（M10.0），實現雙向數據實時交互，數據更新頻率 5 次 / 秒，滿足光伏組件封裝協同需求。

（二）實施步驟

1.硬件部署：網關安裝于車間耐高溫控制柜內（距離層壓設備≥1.5 米，避免直接受熱），通過耐高溫屏蔽 RS485 電纜（長度 50 米）接入臺達 DVP-EH3 PLC 的 RS485 通訊端口；通過工業超五類屏蔽網線連接施耐德 M241 PLC 的以太網交換機，配置 IP 地址（192.168.19.100）與 PLC（192.168.19.10）同網段，做好防潮接地處理（接地電阻≤4Ω），避免車間濕氣導致設備故障。

2.參數配置：使用塔訊工業配置軟件建立數據映射表 —— 將 DVP-EH3 PLC 的疊層參數（組件型號：40001、組件尺寸：40002、完成信號：10001）映射至網關寄存器；將 M241 PLC 的反饋數據（層壓溫度：30001、層壓時間：30002、檢測結果：10002）映射至網關對應寄存器，設置數據更新周期 200ms，啟用 “數據校驗”“質量預警”“故障自恢復” 功能，日志保存周期 90 天。

3.聯調與認證測試：在工業物聯網平臺同步驗證數據傳輸（延遲≤22μs，丟包率 0.05%）；模擬層壓溫度超閾值（160℃），測試網關是否觸發停機信號；邀請 TüV 萊茵機構驗證系統符合 IEC 61215 標準，確保通過晶科、天合光能供應鏈審核。

六、應用效果與前后對比

（一）實施后效果

1.生產效率與質量雙提升：數據傳輸延遲降至 22μs 內，生產節拍從 42 分鐘 / 塊縮短至 23 分鐘 / 塊，日產能從 34 塊提升至 62 塊，效率提升 82%；質量預警功能避免工藝參數超差，產品合格率從 97.5% 升至 99.9%，每月減少報廢損失超 2.8 萬元；層壓溫度偏差控制在 ±1℃內，密封度泄漏率≤0.008kPa/min，組件功率衰減率穩定在≤2%/ 年，滿足 25 年質保要求。

2.數據追溯全面落地：通過網關將工藝數據自動上傳至工業物聯網平臺，功率衰減問題追溯時間從 7 小時縮短至 3 分鐘，實現光伏組件從疊層到檢測的全生命周期追溯，順利通過 TüV 萊茵認證與客戶審核；數據不可篡改功能保障生產記錄合規，避免客戶索賠風險。

3.通訊穩定性適配封裝環境：網關耐高溫、防潮設計適配車間工況，連續運行 3 個月丟包率≤0.1%，通訊中斷次數從 1-2 次 / 日降至 0 次，故障恢復時間從 3 小時縮短至 15 分鐘，單日增加有效生產時間 6 小時，月增產能超 420 塊。

4.設備負載與風險降低：臺達 DVP-EH3 PLC CPU 負載從 83% 降至 39%，施耐德 M241 PLC CPU 負載從 81% 降至 36%，均低于安全閾值；EL 檢測準確率提升至 99.95%，未再發生因設備負載過高導致的隱裂漏檢問題，每年減少返工與索賠成本超 33 萬元。

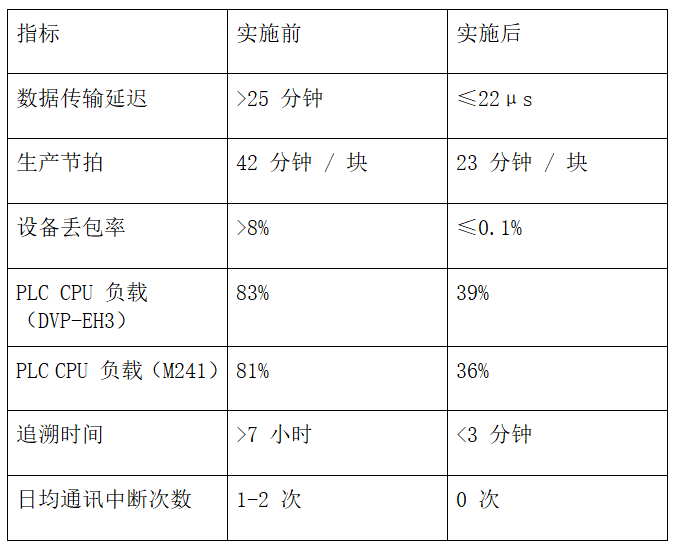

（二）效果對比表

七、行業價值與后續擴展

本案例聚焦光伏組件封裝行業，該行業是新能源光伏產業鏈的終端環節，直接影響光伏電站的發電效率與投資回報。此方案可復制至儲能電池封裝、風電葉片復合材料成型等新能源產線，后續可擴展接入 AI 工藝優化系統，通過工業物聯網平臺分析歷史封裝數據，自動優化層壓溫度與時間參數；或?qū)庸夥娬具\(yùn)維系統，實現組件編號與電站發電數據聯動，進一步提升新能源制造的智能化與全生命周期管理水平，助力企業滿足全球光伏市場的嚴苛質量與認證要求。
