在電子設計領域，高精度的模數轉換器（ADC）是實現精確數據采集的關鍵。今天，我們將深入探討德州儀器（TI）的ADS1240和ADS1241這兩款24位高精度模數轉換器，了解它們的特性、工作原理以及在實際應用中的表現。

文件下載：ads1241.pdf

一、產品概述

ADS1240和ADS1241是德州儀器推出的高精度、寬動態范圍的delta - sigma模數轉換器，具備24位分辨率，可在2.7V至5.25V的電源電壓下穩定工作。這兩款轉換器適用于對精度要求極高的應用場景，如工業過程控制、稱重秤、液相/氣相色譜分析以及便攜式儀器等。

二、產品特性

2.1 高精度與高分辨率

• 無失碼24位分辨率：確保了在數據轉換過程中不會丟失任何信息，提供了極高的測量精度。
• 有效分辨率：在PGA = 1時，有效分辨率可達21位；在PGA = 128時，有效分辨率為19位，能夠滿足不同應用場景對分辨率的需求。
• 積分非線性（INL）：最大僅為±0.0015%，保證了轉換結果的線性度。

2.2 抗干擾能力

具備同時抑制50Hz和60Hz干擾的能力，最小抑制比可達 - 90dB，有效減少了電源頻率干擾對測量結果的影響。

2.3 可編程增益放大器（PGA）

PGA的增益范圍從1到128，用戶可以根據實際需求靈活調整增益，提高了轉換器的適應性和動態范圍。

2.4 其他特性

• 單周期穩定：在新通道選擇后的第一個轉換周期即可提供有效數據，縮短了測量時間。
• 可編程數據輸出速率：用戶可以根據實際應用需求選擇合適的數據輸出速率。
• 片上校準：支持自校準和系統校準，可有效減少偏移和增益誤差。
• SPI兼容接口：方便與微控制器等設備進行通信。

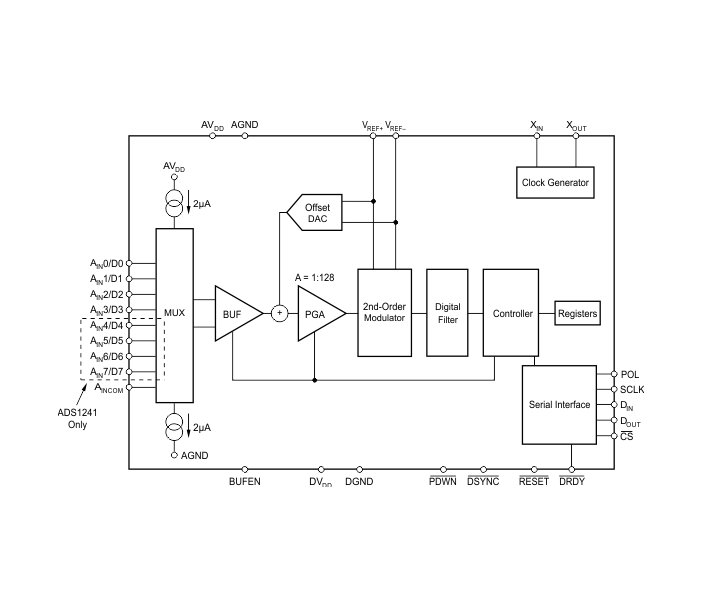

三、關鍵技術解析

3.1 輸入多路復用器

ADS1240和ADS1241的輸入多路復用器允許用戶選擇任意組合的差分輸入通道。ADS1241最多可提供八個單端輸入通道或四個獨立的差分輸入通道，而ADS1240最多可提供四個單端輸入通道或兩個獨立的差分輸入通道。為了減少建立誤差，建議在DRDY信號下降沿同步MUX通道的切換。

3.2 燒斷電流源

燒斷電流源可用于檢測傳感器的短路或開路狀態。當傳感器開路時，轉換器輸出滿量程值；當傳感器短路時，轉換器輸出近似為零。

3.3 輸入緩沖器

當需要高輸入阻抗時，可啟用輸入緩沖器，將輸入阻抗從約5MΩ/PGA提高到約5GΩ。緩沖器的輸入范圍約為50mV至AVDD - 1.5V，超出此范圍線性度會下降。

3.4 可編程增益放大器（PGA）

PGA可設置為1、2、4、8、16、32、64或128的增益，通過提高增益可以改善ADC的有效分辨率。但需要注意的是，當PGA設置高于4時，AVDD電流會增加。

3.5 偏移DAC

偏移DAC（ODAC）寄存器可將PGA的輸入偏移半個滿量程輸入范圍，且不會降低ADC的性能。

3.6 調制器

調制器為單環二階系統，其時鐘速度（fMOD）由外部時鐘（fOSC）和SPEED位決定。

3.7 校準

ADS1240和ADS1241支持自校準和系統校準，可有效減少偏移和增益誤差。校準應在電源開啟、溫度變化或PGA改變后進行。

3.8 外部電壓參考

需要外部差分電壓參考，參考電壓范圍根據AVDD和RANGE位的設置有所不同。

3.9 時鐘發生器

時鐘源可以是晶體、振蕩器或外部時鐘。當使用晶體時，需要外部電容來確保時鐘的啟動和穩定。

3.10 數字濾波器

采用1279抽頭線性相位有限脈沖響應（FIR）數字濾波器，可配置不同的輸出數據速率。當使用2.4576MHz晶體時，可實現15Hz、7.5Hz或3.75Hz的數據輸出速率，并同時抑制50Hz和60Hz的干擾。

3.11 數據I/O接口

ADS1240有四個引腳，ADS1241有八個引腳，可作為模擬輸入和數據I/O使用。這些引腳的功能可通過IOCON、DIR和DIO寄存器進行配置。

3.12 串行外設接口（SPI）

采用標準的四線SPI接口，支持兩種串行時鐘極性。在通信時，CS引腳必須保持低電平，SCLK應保持干凈以防止數據誤移。

3.13 數據就緒（DRDY）引腳

DRDY信號用于指示數據是否準備好從內部數據寄存器讀取。當DRDY為低電平時，表示有新的數據可用；讀取完成后，DRDY信號恢復為高電平。

3.14 DSYNC操作

可通過DSYNC引腳或DSYNC命令實現同步。當DSYNC引腳為低電平時，數字電路復位；當DSYNC引腳變?yōu)楦唠娖綍r(shí)，在系統時鐘的下一個上升沿實現同步。

3.15 復位

可通過三種方式將寄存器復位到默認值：置位RESET引腳、發送RESET命令或在SCLK上施加特殊波形。

四、寄存器與控制命令

4.1 寄存器

ADS1240和ADS1241通過16個寄存器來配置設備的各種參數，包括設置寄存器（SETUP）、多路復用器控制寄存器（MUX）、模擬控制寄存器（ACR）等。

4.2 控制命令

通過一系列控制命令來控制設備的操作，如讀取數據（RDATA）、連續讀取數據（RDATAC）、停止連續讀?。⊿TOPC）、自校準（SELFCAL）等。

五、應用示例

5.1 通用稱重秤

在通用稱重秤應用中，可將內部PGA設置為64或128，使稱重傳感器的輸出直接連接到ADS1240的差分輸入。

5.2 高精度稱重秤

在高精度稱重秤應用中，可使用前端差分放大器來最大化動態范圍。

六、總結與思考

ADS1240和ADS1241以其高精度、高分辨率、強大的抗干擾能力和豐富的功能特性，為電子工程師在高精度數據采集領域提供了優秀的解決方案。在實際應用中，我們需要根據具體的需求合理配置寄存器和控制命令，以充分發揮這兩款轉換器的性能。同時，對于一些關鍵參數，如增益設置、校準操作等，需要進行仔細的考慮和調整，以確保測量結果的準確性和可靠性。各位電子工程師在使用這兩款轉換器時，是否遇到過一些特殊的問題或挑戰呢？歡迎在評論區分享你的經驗和見解。
