解析TLV5610 DAC:性能、應用與設計要點

lhl545545 ? 2025-12-08 14:08 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

電子工程師的日常工作中,數模轉換器DAC)是一個關鍵的組成部分,它能將數字信號轉換為模擬信號,廣泛應用于各種電子設備中。今天,我們將深入探討德州儀器TI)的三款DAC:TLV5610、TLV5608和TLV5629,詳細介紹它們的特點、應用、性能參數以及設計中的注意事項。

文件下載:tlv5610.pdf

產品概述



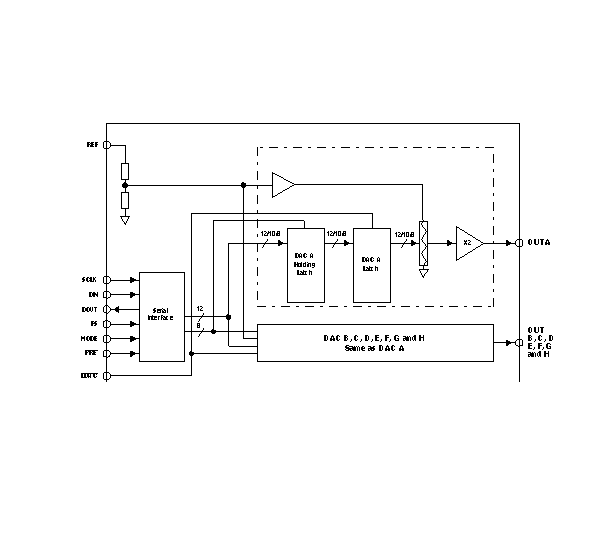

TLV5610、TLV5608和TLV5629是引腳兼容的8通道電壓輸出DAC,分別提供12位、10位和8位分辨率。它們采用靈活的串行接口,可與TMS320和SPI、QSPI、Microwire等串行端口無縫連接,適用于單電源2.7V至5.5V的工作環境,也支持模擬和數字電源分開供電。這三款DAC具有低功耗、可編程的建立時間、軌到軌輸出緩沖器等特點,可滿足不同應用場景對速度和功耗的要求。

特點總結

  • 多通道與多分辨率:一個封裝內集成了8個電壓輸出DAC,提供12位(TLV5610)、10位(TLV5608)和8位(TLV5629)三種分辨率選擇,可滿足不同精度需求。
  • 低功耗與可編程建立時間:具有可編程的建立時間,在快速模式下為1μs,慢速模式下為3μs,可根據實際應用在速度和功耗之間進行優化。低功耗特性顯著,在3V電源下,慢速模式功耗為18mW,快速模式功耗為48mW。
  • 兼容性強:兼容TMS320和SPI?串行端口,方便與各種微控制器和數字信號處理器連接。
  • 溫度穩定性好:在整個溫度范圍內具有單調特性,確保輸出的穩定性。
  • 其他特性:具備參考輸入緩沖器、掉電模式、緩沖的高阻抗參考輸入和用于菊花鏈連接的數據輸出等功能。

應用場景

  • 數字伺服控制環路:精確的電壓輸出可用于控制伺服電機的位置和速度,實現精確的運動控制。
  • 數字偏移和增益調整:在信號處理中,可對信號的偏移和增益進行精確調整,提高系統的性能。
  • 工業過程控制:適用于工業自動化中的各種過程控制,如溫度、壓力、流量等參數的控制。
  • 機器和運動控制設備:為機器和運動控制設備提供精確的模擬信號,實現設備的精確運動和操作。
  • 大容量存儲設備:在硬盤驅動器、磁帶驅動器等存儲設備中,用于控制讀寫頭的位置和速度。

技術參數分析

絕對最大額定值

在設計過程中,必須確保器件的工作條件不超過絕對最大額定值,否則可能會導致器件永久性損壞。例如,電源電壓(AVDD、DVDD到GND)的最大值為7V,參考輸入電壓范圍為 - 0.3V到AVDD + 0.3V,數字輸入電壓范圍為 - 0.3V到DVDD + 0.3V等。

推薦工作條件

推薦工作條件是保證器件正常工作的最佳條件。電源電壓在5V操作時為4.5 - 5.5V,3V操作時為2.7 - 3.3V;參考電壓在AVDD = 5V時為GND到4.096V,AVDD = 3V時為GND到2.048V等。在實際設計中,應盡量使器件工作在推薦條件范圍內。

電氣特性

  • 電源特性:電源電流在快速模式下無負載時典型值為16mA,最大值為21mA;慢速模式下典型值為6mA,最大值為8mA。掉電模式下電源電流僅為0.1μA,可有效降低功耗。
  • 靜態DAC規格:分辨率分別為12位、10位和8位,積分非線性(INL)和微分非線性(DNL)保證了輸出的精度。零刻度誤差溫度系數為30μV/°C,增益誤差為±0.6%的滿量程電壓,增益誤差溫度系數為10ppm/°C。
  • 輸出規格:電壓輸出范圍為0到AVDD - 0.4V,輸出負載調節精度在RL = 2kΩ vs 10kΩ時為±0.3%的滿量程電壓。
  • 參考輸入特性:參考輸入電壓范圍為0到AVDD,參考輸入電阻為100kΩ,參考輸入電容為5pF。
  • 數字輸入輸出特性:數字輸入輸出具有明確的電壓和電流規格,如高電平數字輸入電流為1μA,低電平數字輸入電流為 - 1μA等。

模擬輸出動態性能

  • 建立時間:輸出信號在數字輸入代碼變化時,需在規定時間內達到穩定值。對于全量程變化,快速模式下建立時間為1 - 3μs,慢速模式下為3 - 7μs;代碼到代碼變化時,快速模式下為0.5 - 1μs,慢速模式下為1 - 2μs。
  • 壓擺率:快速模式下壓擺率為4 - 10V/μs,慢速模式下為1 - 3V/μs,反映了輸出電壓的變化速度。
  • 毛刺能量:代碼轉換時的毛刺能量為4nV - s,確保輸出信號的穩定性。
  • 通道串?dāng)_:在10kHz正弦波、4VPp信號下,通道串?dāng)_為 - 90dB,保證了各通道之間的獨立性。

設計要點

電源上電順序

當使用獨立的模擬(AVDD)和數字(DVDD)電源時,AVDD必須先于DVDD上電,以確保上電復位電路正常工作。在電源未施加到AVDD和DVDD時,邏輯輸入引腳不應施加高電平,以免通過過壓保護二極管為器件邏輯電路供電,導致意外操作。

串行接口

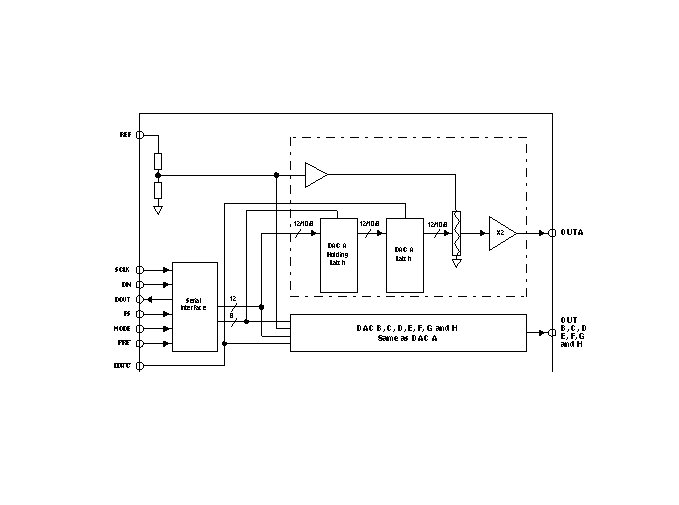

  • 數據傳輸:FS的下降沿啟動數據傳輸,數據從DIN的最高位開始,在SCLK的下降沿移入內部寄存器。傳輸16位數據后,根據數據字中的地址位將內容移動到相應的DAC保持寄存器。LDAC引腳為低電平時,將DAC保持寄存器的內容傳輸?shù)紻AC鎖存器并更新輸出。
  • μC模式和DSP模式區別:在μC模式下,F(xiàn)S需保持低電平直到16位數據傳輸完成,否則數據傳輸將被取消,DAC在FS上升沿更新;在DSP模式下,F(xiàn)S只需保持低電平20ns,可在第16個下降時鐘沿之前變高,且在FS變低之前需要一個下降的SCLK沿來啟動寫入周期。

串行時鐘頻率和更新速率

最大串行時鐘頻率為30MHz,最大更新速率為1.95MHz。但實際應用中,需考慮DAC的建立時間,因此最大更新速率只是理論值。

數據格式

16位數據字由4位地址位和12位數據位組成。不同分辨率的DAC對數據位的解碼方式不同,TLV5610解碼所有12位數據,TLV5608解碼D11到D2,TLV5629解碼D11到D4。

預設功能

通過將PRE輸入引腳拉低并使能LDAC輸入引腳,可將DAC通道的輸出同時驅動到預設寄存器中存儲的預定義值。上電后,預設寄存器會被POR電路清零,因此在使用PRE引腳之前,需先寫入預定義值。

封裝與選型

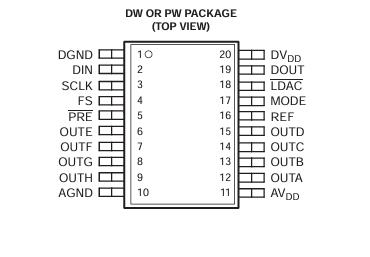

TLV5610、TLV5608和TLV5629提供20引腳的SOIC(DW)和TSSOP(PW)封裝,可根據實際應用需求選擇合適的封裝。同時,不同的溫度范圍和分辨率對應不同的型號,如 - 40°C到85°C溫度范圍下,12位分辨率的有TLV5610IDW和TLV5610IPW等。

總結

TLV5610、TLV5608和TLV5629是三款性能優異的8通道DAC,具有多分辨率選擇、低功耗、可編程建立時間等特點,適用于多種應用場景。在設計過程中,電子工程師需充分考慮器件的各項參數和特性,合理選擇工作條件和配置,以確保系統的性能和穩定性。希望本文能為電子工程師在使用這三款DAC時提供有價值的參考。

你在使用這些DAC的過程中遇到過哪些問題?或者對它們的應用有什么獨特的見解?歡迎在評論區分享交流。
