在電子工程師的日常設計工作中，數模轉換器（DAC）是極為關鍵的器件，它在數字信號與模擬信號之間搭建起了橋梁，廣泛應用于眾多領域。今天，我們就來深入探討德州儀器（TI）推出的 TLV5630/31/32 系列 8 通道、12/10/8 位、2.7V 至 5.5V 低功耗數模轉換器。

文件下載：tlv5632.pdf

一、核心特性

高密度集成與多樣分辨率

這三款器件將 8 個電壓輸出 DAC 集成于一個封裝之中，為設計者提供了高度集成的解決方案，能有效節省電路板空間。其中，TLV5630 具備 12 位分辨率，可實現高精度的數模轉換；TLV5631 是 10 位分辨率，在精度和成本之間取得了良好的平衡；TLV5632 為 8 位分辨率，適用于對精度要求相對較低但對成本敏感的應用場景。這種多樣化的分辨率選擇，能滿足不同應用的需求。

靈活的建立時間與功耗控制

該系列產品擁有可編程的建立時間與功耗控制功能。在快速模式下，建立時間僅需 1μs，能快速響應數字信號的變化；而在慢速模式下，建立時間為 3μs，此時功耗相對較低。例如，在 3V 電源電壓下，慢速模式功耗為 18mW，快速模式功耗為 48mW。設計者可以根據實際應用對速度和功耗的要求，靈活調整工作模式。

廣泛的兼容性

TLV5630/31/32 與 TMS320 和 SPI 串行端口兼容，這使得它們能夠方便地與各種微控制器和數字信號處理器連接，實現無縫對接，為系統設計帶來了極大的便利。

優異的溫度特性

在不同的溫度環境下，該系列 DAC 具有單調特性，能夠保證輸出信號的穩定性和準確性，減少因溫度變化而導致的誤差。

低功耗與節能設計

除了前面提到的不同模式下的低功耗表現外，還具備掉電模式。在不需要進行數模轉換時，可將器件置于掉電模式，進一步降低功耗，延長電池使用壽命，這對于一些便攜式設備和對功耗敏感的應用尤為重要。

內部參考與級聯功能

內部集成了可編程帶隙參考，為 DAC 提供穩定的參考電壓，減少了外部參考電路的設計，提高了系統的穩定性。同時，數據輸出可用于菊花鏈連接多個器件，方便實現多通道擴展，滿足更復雜的應用需求。

二、應用場景

數字伺服控制環路

在數字伺服控制系統中，需要精確的模擬信號來驅動伺服電機。TLV5630/31/32 的高精度和快速建立時間，能夠及時響應控制信號的變化，實現對電機的精確控制，提高系統的動態性能和穩定性。

數字偏移和增益調整

在信號處理電路中，常常需要對信號進行偏移和增益調整。該系列 DAC 可以根據數字控制信號，精確地調整輸出信號的偏移和增益，確保信號處理的準確性和一致性。

工業過程控制

工業生產過程中，需要對各種物理量（如溫度、壓力、流量等）進行精確控制。TLV5630/31/32 可以將數字控制信號轉換為模擬信號，驅動執行器（如閥門、電機等），實現對工業過程的精確調節。

機器和運動控制設備

在機器人、自動化生產線等機器和運動控制設備中，需要對多個運動軸進行精確控制。通過菊花鏈連接多個 TLV5630/31/32 器件，可以為每個運動軸提供獨立的模擬控制信號，實現復雜的運動控制任務。

大容量存儲設備

在大容量存儲設備中，如硬盤驅動器、磁帶驅動器等，需要精確的模擬信號來控制讀寫頭的位置和速度。TLV5630/31/32 的高精度和穩定性，能夠滿足存儲設備對信號精度和穩定性的要求，提高數據讀寫的準確性。

三、技術細節剖析

引腳與封裝

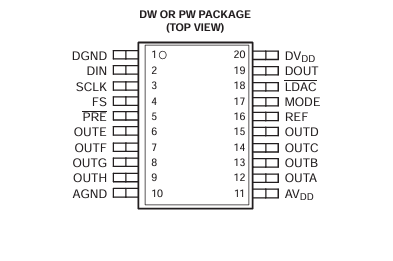

TLV5630/31/32 采用 20 引腳的 SOIC 和 TSSOP 封裝，引腳兼容，方便設計者進行替換和升級。不同的封裝形式適用于不同的應用場景，如 SOIC 封裝適用于一般的電路板設計，而 TSSOP 封裝則更適合對空間要求較高的應用。

電氣特性

電源特性

在電源電流方面，無負載且所有輸入為 (DV{DD}) 或 GND、(V{ref}=2.048V) 時，快速模式下電源電流典型值為 16mA，最大值為 21mA；慢速模式下典型值為 6mA，最大值為 8mA。掉電模式下電源電流僅為 0.1μA，體現了其低功耗的優勢。電源開啟閾值為 2V，電源抑制比（PSRR）在滿量程時為 -50dB，能夠有效抑制電源噪聲對輸出信號的影響。

靜態 DAC 特性

分辨率方面，TLV5630 為 12 位，TLV5631 為 10 位，TLV5632 為 8 位。積分非線性（INL）和微分非線性（DNL）指標反映了 DAC 的轉換精度，不同型號在不同代碼段的 INL 和 DNL 指標有所差異，但都能滿足大多數應用的要求。零刻度誤差（Ezs）最大值為 30mV，零刻度誤差溫度系數（Ezs TC）為 30μV/℃，增益誤差（EG）最大值為 0.6% 滿量程電壓，增益誤差溫度系數（EGTC）為 10ppm/℃，這些指標保證了 DAC 在不同溫度和輸入條件下的輸出精度。

輸出特性

電壓輸出范圍為 0 至 (AV{DD}-0.4V)，輸出負載調節精度在 (R{L}=2kΩ) 與 (R_{L}=10kΩ) 時為 ±0.3% 滿量程電壓，能夠在不同負載條件下保持輸出電壓的穩定性。

參考輸出與輸入特性

參考輸出電壓分為低參考電壓（(V{REFOUTL})）和高參考電壓（(V{REFOUTH})），在不同電源電壓下有相應的取值范圍。輸出源電流和吸收電流分別為 1mA 和 -1mA，負載電容為 1 至 10μF，參考輸入電壓范圍為 0 至 (AV_{DD})，輸入電阻為 50kΩ，輸入電容為 10pF，參考輸入帶寬在不同模式下有所不同，參考饋通在特定條件下為 84dB，這些特性保證了參考信號的穩定性和準確性。

數字輸入與輸出特性

數字輸入和輸出具有明確的電壓和電流要求，如高電平數字輸入電流在 (V = DV{DD}) 時為 1μA，低電平數字輸入電流在 (V{i}=0V) 時為 1μA，輸入電容為 8pF。數字輸出高電平電壓在 (R{L}=10kΩ) 時為 2.6V，低電平電壓為 0.4V，輸出電壓上升時間在 (R{L}=10kΩ)、(C_{L}=20pF) 時為 5 至 10ns，保證了數字信號的可靠傳輸。

模擬輸出動態性能

輸出建立時間分為滿量程建立時間（(t{s(FS)})）和代碼到代碼建立時間（(t{s(CC)})），在快速模式和慢速模式下有不同的取值。壓擺率（SR）在不同模式下也有所不同，快速模式為 4 至 10V/μs，慢速模式為 1 至 3V/μs，能夠滿足不同應用對信號變化速度的要求。毛刺能量為 4nV - s，通道串?dāng)_在 10kHz 正弦波、4VPP 時為 90dB，保證了模擬輸出信號的質量。

數字輸入時序要求

數字輸入時序?qū)?DAC 的正常工作至關重要。例如，F(xiàn)S 低電平在下次負 SCLK 邊沿之前的建立時間（(t{su(FS - CK)})）為 8ns，第 16 個負邊沿在 FS 低電平后對 D0 采樣到 FS 上升沿的建立時間（(t{su(C16 - FS)})）在 μC 模式下為 10ns 等。設計者需要嚴格按照這些時序要求進行電路設計，以確保數據的正確傳輸和轉換。

四、工作原理與操作模式

通用功能

TLV5630/31/32 基于電阻串架構，由串行接口、速度和掉電控制邏輯、內部參考、電阻串和軌到軌輸出緩沖器組成。每個通道的輸出電壓由參考電壓（REF）和數字輸入值（CODE）決定，計算公式為 (2REF\frac{CODE}{0×1000}[V])。不同型號的數字輸入范圍有所不同，TLV5630 為 0x000 至 0xFFF，TLV5631 為 0x000 至 0xFFC，TLV5632 為 0x000 至 0xFF0。

上電復位（POR）

內置的上電復位電路在電源上電后控制輸出電壓。上電時，所有鎖存器（包括預設寄存器）都被置為零，但只有當 LDAC 為低電平時，DAC 輸出才會置為零。DAC 輸出可能會有一個由輸出緩沖器產生的小偏移誤差，寄存器將保持為零，直到對 DAC 進行有效的寫操作，改變 DAC 寄存器數據。在使用不同的模擬（(AV{DD})）和數字（(DV{DD})）電源時，(AV{DD}) 必須先于 (DV{DD}) 上電，以確保上電復位電路正常工作。

串行接口

FS 的下降沿啟動數據傳輸，DIN 上的數據從最高有效位（MSB）開始在 SCLK 的下降沿移入內部寄存器。傳輸 16 位數據后，移位寄存器的內容根據數據字中的地址位移動到相應的 DAC 保持寄存器。LDAC 引腳為低電平時，將 DAC 保持寄存器的內容傳輸?shù)?DAC 鎖存器并更新 DAC 輸出。LDAC 是異步輸入，如果不需要同時更新所有 8 個通道，可以將其保持為低電平。

DSP 模式與 μC 模式

DSP 模式和 μC 模式在數據傳輸和控制上有所不同。在 μC 模式下，F(xiàn)S 需要保持低電平直到所有 16 位數據傳輸完畢，如果在第 16 個下降時鐘沿之前將 FS 拉高，數據傳輸將被取消，DAC 在 FS 上升沿后更新。在 DSP 模式下，F(xiàn)S 需要保持低電平 20ns，并且可以在第 16 個下降時鐘沿之前拉高，同時在 FS 變低以啟動寫（DIN）周期之前需要一個下降 SCLK 邊沿，且該邊沿至少要在 FS 變低之前 5ns 發生。

串行時鐘頻率與更新速率

最大串行時鐘頻率為 30MHz，計算公式為 (f{sclkmax}=\frac{1}{t{whmin}+t{wlmin}})；最大更新速率為 1.95MHz，計算公式為 (f{updatemax}=\frac{1}{16(t{whmin}+t{wlmin})})。但需要注意的是，最大更新速率只是串行接口的理論值，實際應用中還需要考慮 DAC 的建立時間。

數據格式

16 位數據字由地址位（D15…D12）和數據位（D11…D0）組成。地址位用于選擇不同的功能寄存器或 DAC 通道，寄存器映射詳細定義了不同地址位組合對應的功能，如 DAC A - H 的選擇、控制寄存器（CTRL0、CTRL1）的操作、預設寄存器的設置等。

預設功能

通過將 PRE 輸入引腳拉低并使能 LDAC 輸入引腳，可以將 DAC 通道的輸出同時驅動到預設寄存器中存儲的預定義值。上電后，預設寄存器由 POR 電路清零，因此在將 PRE 引腳拉低之前，需要向預設寄存器寫入預定義值，除非期望的預設值為零。

控制寄存器操作

CTRL0 寄存器

控制設備的多種功能，如全設備掉電（PD）、DOUT 使能（DO）、參考選擇（R1、R0）和輸入模式（IM）。通過對這些位的設置，可以靈活配置 DAC 的工作模式和性能。

CTRL1 寄存器

用于控制不同 DAC 對的掉電和速度。可以通過設置 (P{XY}) 位將特定的 DAC 對置于掉電模式，通過設置 (S{XY}) 位選擇 DAC 對的快速或慢速模式，從而實現對功耗和速度的精細控制。

參考設置

DAC 參考可以通過編程 CTRL0 寄存器的 D2（R1）和 D1（R0）位來選擇內部或外部參考源。如果使用外部參考源，需要將 R1 和 R0 設置為 00 或 01；如果選擇內部參考，可根據設置得到 1.024V 或 2.048V 的參考電壓，內部參考源可提供高達 1mA 的電流，可作為外部系統參考。選擇內部參考時，需要在 REF 引腳連接去耦電容，以確保輸出穩定性。

緩沖放大器

DAC 輸出由增益為 2 的放大器緩沖，可配置為 A 類（快速模式）或 AB 類（慢速或低功耗模式）。輸出緩沖器具有接近軌到軌的輸出和短路保護功能，能夠可靠地驅動 2kΩ 負載和 100pF 負載電容，保證了輸出信號的質量和穩定性。

五、封裝與訂購信息

該系列器件提供了多種可訂購的型號，包括不同的封裝形式（SOIC 和 TSSOP）和包裝數量（如管裝、托盤裝等）。不同型號在 RoHS 合規性、引腳鍍層、濕度敏感性等級（MSL）和工作溫度范圍等方面具有一致性，工作溫度范圍均為 -40℃ 至 85℃，適用于大多數工業和商業應用環境。同時，文檔還提供了詳細的封裝材料信息，包括磁帶和卷軸尺寸、管裝尺寸、封裝外形圖、示例電路板布局和示例模板設計等，為設計者提供了全面的設計參考。

六、總結與展望

德州儀器的 TLV5630/31/32 系列數模轉換器以其豐富的特性、廣泛的應用場景和詳細的技術文檔，為電子工程師提供了一個強大而可靠的設計選擇。在實際應用中，設計者可以根據具體需求選擇合適的分辨率、工作模式和封裝形式，同時充分利用其內部參考、級聯功能和低功耗特性，實現高效、精確的數模轉換。隨著電子技術的不斷發展，對 DAC 的性能要求也在不斷提高，我們期待德州儀器在未來能夠推出更多性能更優、功能更強大的數模轉換產品，為電子設計領域帶來更多的創新和突破。

在使用 TLV5630/31/32 進行設計時，你是否遇到過一些特殊的挑戰？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
