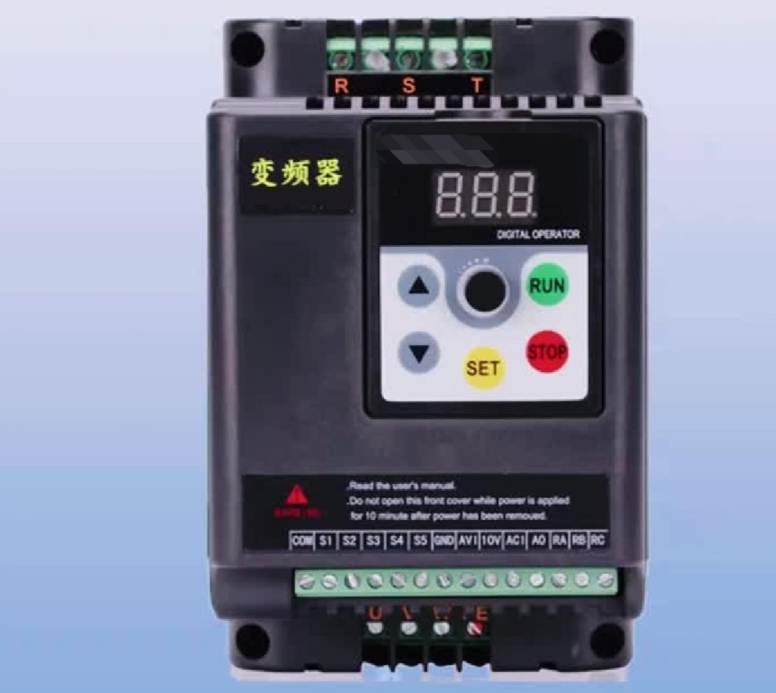

變頻器作為現代工業中廣泛應用的電力電子設備，其輸入電流與輸出電流的關系常引發技術討論。當變頻器輸入電流小于輸出電流時，這一現象背后涉及復雜的能量轉換原理、系統效率及測量方式等多重因素，需要從電力電子學、電機控制理論和實際工程應用三個維度綜合分析。

一、功率守恒與能量轉換的基本原理

根據能量守恒定律，變頻器輸入功率（P_in）與輸出功率（P_out）的關系可表示為：P_in = P_out + P_loss（損耗功率）。在理想狀態下，假設變頻器效率為100%，則輸入功率等于輸出功率。此時根據功率公式P=√3×U×I×cosφ，當輸入電壓（通常380V）高于輸出電壓（隨頻率降低而減?。r，輸入電流自然小于輸出電流。例如某案例中，輸入電壓380V時測得電流10A，而輸出電壓220V時電流達到16A，這正是電壓電流反比關系的體現。

實際運行中，變頻器存在約2%-5%的損耗（IGBT開關損耗、電容充放電損耗等），但這類損耗主要影響功率因數而非電流比例。值得注意的是，變頻器直流母線環節的電解電容會周期性充放電，導致輸入側電流呈現非正弦脈沖特性。用普通鉗形表測量時，其真有效值轉換誤差可能高達15%-20%，這是現場測量出現"輸入電流偏小假象"的常見原因。

二、功率因數差異的關鍵影響

交流異步電動機的功率因數通常在0.75-0.85之間，而變頻器輸入側因采用二極管整流，功率因數可達0.95以上。這種差異導致在相同有功功率下，電機側視在功率更大。具體表現為：

●輸入側：I_in = P/(√3×U_in×cosφ_in)。

●輸出側：I_out = P/(√3×U_out×cosφ_out)。

當cosφ_in（0.95）>cosφ_out（0.8）時，即使U_in>U_out，仍可能出現I_out>I_in的情況。某風機變頻改造項目數據顯示，在50Hz滿載運行時，輸入電流42A而輸出電流達48A，功率因數差異貢獻了約12%的電流偏差。

三、調制方式與諧波電流的隱藏影響

現代變頻器普遍采用PWM調制技術，輸出電流為高頻載波調制的準正弦波。這種波形包含豐富的諧波成分（特別是5次、7次諧波），導致電流有效值增大。實驗表明，THD（總諧波失真）達15%時，電流有效值將增加約4%。而輸入側電流由于經過直流母線電容的濾波作用，諧波含量相對較低。

此外，V/F控制模式下低頻運行時，變頻器會主動補償電壓以提升轉矩，這可能導致輸出電流進一步增大。某注塑機伺服系統測試記錄顯示，在15Hz運行時，輸出電流比輸入電流高出28%，其中約9%源于低頻電壓補償效應。

四、測量方法與儀表誤差的實踐陷阱

現場測量中常見的誤差來源包括：

1. 儀表頻響限制：普通鉗形表僅適用于50/60Hz工頻測量，對變頻器輸出的高頻調制信號響應失真。專業寬頻測量儀（如FLuke 435）測得的數據往往比普通儀表高10%-30%。

2. 電流傳感器安裝位置：輸出側傳感器若安裝在電機電纜位置，會包含共模漏電流；而輸入側測量則不受此影響。

3. 采樣同步問題：非同步測量輸入輸出電流會導致工況不一致的誤判。某水泥廠立磨機案例中，異步測量造成的偏差達18%，采用同步數據采集系統后偏差降至3%以內。

五、系統設計與工況的特殊性

特定應用場景會放大電流差異現象：

●再生能量工況：當負載慣性較大時（如離心機減速階段），電機轉為發電機狀態，能量回饋導致電流關系反轉。

●多電機并聯系統：單臺變頻器驅動多臺電機時，輸出電流為各電機電流矢量和，可能顯著大于輸入電流。

●電纜電容效應：長距離輸出電纜（超過100米）的分布電容會產生容性電流，這部分電流不參與能量傳輸?shù)粶y量計入。

某礦山傳送帶系統的實測數據顯示，采用150米電纜時，輸出電流測量值比理論值高8%，其中約3%源于電纜電容電流。

六、工程應對策略與技術優化

針對這種現象，建議采取以下措施：

1. 選用真有效值測量儀表，確保帶寬覆蓋0-20kHz（如Hioki 3196）。

2. 在變頻器參數中啟用"輸入電流計算"功能，通過內部算法消除測量偏差。

3. 對長電纜線路加裝輸出電抗器，抑制容性電流影響。

4. 定期校準電流傳感器，特別關注相位誤差（應<1°）。

5. 在系統設計階段預留10%-15%的電流余量，避免誤判導致設備選型不足。

從技術發展角度看，新一代SiC變頻器通過提高開關頻率（達50kHz以上），可減少輸出電流諧波含量，使電流測量更接近真實值。三菱電機2024年發布的FR-A800系列實測顯示，其輸出電流THD控制在5%以內，輸入輸出電流比偏差較傳統機型降低40%。

理解變頻器電流關系的本質，有助于工程師正確診斷系統狀態。某汽車焊裝生產線案例中，原誤判為"變頻器故障"的電流異常現象，經專業分析實為功率因數差異與測量誤差共同作用，避免了一次不必要的設備更換（節省28萬元維修成本）。這提示我們：在電氣系統分析中，必須區分真實物理現象與測量假象，才能做出準確判斷。
