晶臺高速光耦KL6N137憑借其10Mbps高速傳輸能力、5000Vrms以上隔離電壓及低輸入電流特性，成為高壓控制系統中的關鍵器件。其內部采用850nm AlGaAs LED與集成檢測器（含光敏二極管、高增益運放及肖特基鉗位三極管），支持LSTTL/TTL兼容邏輯電平輸出，響應延遲低至75ns。在高壓場景中，其電氣隔離特性可阻斷地環路干擾與高壓噪聲，如工業現場總線（Profibus、DeviceNet）及醫療設備安全隔離需求，確保復雜電磁環境下的信號完整性。

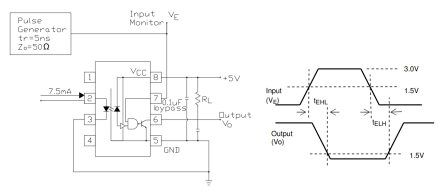

▲晶臺KL6N137工作原理

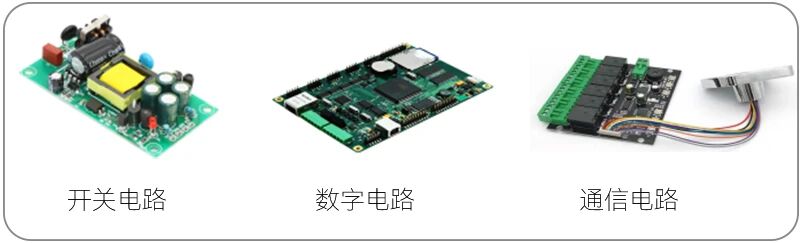

實際應用中，KL6N137在工業自動化領域表現突出。例如，在電機控制系統內，其高速開關特性支持精確的PWM信號隔離傳輸，提升電機響應精度；在電源模塊中，通過隔離高低壓電路，防止電源電壓波動對控制電路的影響，如DC-DC變換器的信號隔離。在數據采集系統中，如機載紅外成像掃描儀的12位AD轉換模塊，6N137通過同相邏輯傳輸隔離模擬與數字電路，配合0.1μF旁路電容減少電源噪聲，使系統信噪比提升一倍以上，滿足500KB/s數據傳輸率與1000信噪比要求。此外，在RS-485通信網絡中，其隔離收發器功能可避免共地干擾導致的通信故障。

晶臺KL6N137的優勢不僅在于技術參數，更體現在設計靈活性上。通過調整輸入限流電阻與輸出上拉電阻，可適配不同電壓與負載需求；使能端支持動態控制輸出狀態，優化系統功耗。在高壓控制場景中，其替代傳統變壓器與觸點繼電器，實現無觸點隔離，提升系統可靠性。隨著工業4.0與智能電網的發展，晶臺KL6N137在高壓電力電子設備、新能源逆變器及工業機器人中的需求將持續增長，成為高速高壓隔離場景的優選方案。
