在電子設計領域，模擬 - 數字轉換器（ADC）是連接現實世界模擬信號與數字系統的關鍵橋梁。今天，我們將深入探討德州儀器（Texas Instruments）的ADS7842，一款功能強大的12位、4通道并行輸出采樣ADC，看看它如何在各種應用場景中發揮重要作用。

文件下載：ads7842.pdf

一、產品概述

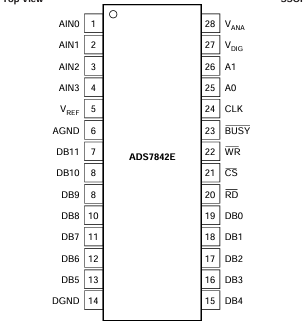

ADS7842是一款完整的4通道、12位ADC，采用基于電容的逐次逼近寄存器（SAR）架構，集成了采樣保持放大器、微處理器接口和并行3態輸出驅動器。它具有單電源供電（2.7V - 5V）、高達200kHz的采樣率、低功耗（僅2mW）等特點，非常適合電池供電系統，如便攜式多通道數據記錄器和測量設備。

二、關鍵特性

2.1 高性能指標

• 分辨率：12位分辨率確保了高精度的模擬信號轉換，能夠捕捉到微小的信號變化。
• 線性度：±1LSB的積分非線性（INL）和差分非線性（DNL），保證了轉換結果的準確性，且無丟失碼現象。
• 動態特性：72dB的信納比（SINAD）和低總諧波失真（THD），提供了良好的信號質量。

2.2 低功耗設計

在200kHz采樣率下僅消耗2mW功率，大大降低了系統的功耗，延長了電池續航時間。

2.3 寬工作范圍

• 電源電壓：支持2.7V - 5V單電源供電，適應不同的電源環境。
• 參考電壓：參考電壓可在100mV - VCC之間變化，對應LSB分辨率從24μV到1.22mV，靈活性高。

2.4 多通道輸入

配備4通道輸入多路復用器，可同時處理多個模擬信號，提高了系統的集成度和效率。

三、電氣特性

3.1 +5V供電特性

在+5V供電、TA = -40°C至+85°C、VREF = +5V、fSAMPLE = 200kHz、fCLK = 3.2MHz的條件下，ADS7842表現出優異的性能。例如，系統性能方面，無丟失碼，積分線性誤差±0.8LSB，差分線性誤差±0.5LSB；動態特性方面，總諧波失真-78dB，信納比72dB等。

3.2 +2.7V供電特性

當供電電壓為+2.7V時，ADS7842同樣能保持良好的性能。在TA = -40°C至+85°C、VREF = +2.5V、fSAMPLE = 125kHz、fCLK = 2MHz的條件下，各項指標依然滿足設計要求。如總諧波失真-77dB，信納比71dB等。

四、工作原理

4.1 基本架構

ADS7842基于經典的SAR ADC架構，采用電容式數字 - 模擬轉換器（CDAC）進行逐次逼近轉換。它需要外部參考電壓和外部時鐘，參考電壓決定了輸入范圍，時鐘頻率決定了轉換速率。

4.2 模擬輸入

該ADC具有四個單端輸入通道，輸入電流取決于輸入電壓和采樣率。在采樣期間，輸入電壓源需在短時間內（如350ns）將輸入電容充電到12位穩定水平。在保持模式或采樣電容充滿后，輸入阻抗大于1GΩ。

4.3 外部時鐘

ADS7842需要外部時鐘來驅動轉換過程，時鐘頻率范圍為200kHz - 3.2MHz。時鐘的占空比不重要，但最小高電平和低電平時間至少為150ns，時鐘周期至少為300ns。

4.4 轉換過程

轉換在WR輸入的下降沿啟動，同時A0、A1和CS信號有效。ADS7842在WR引腳變低后的第一個外部時鐘上升沿進入轉換模式，從第1個時鐘周期開始轉換，依次逼近最高有效位（MSB）到最低有效位（LSB），共12個時鐘周期完成轉換。BUSY輸出在WR引腳下降沿20ns后變低，轉換完成后變高，此時數據在相應引腳有效。

五、操作要點

5.1 啟動轉換

在WR輸入下降沿，確保A0、A1和CS信號有效，ADS7842將在外部時鐘的第一個上升沿進入轉換模式，開始逐次逼近轉換過程。

5.2 讀取數據

轉換完成后，BUSY引腳變高。此時，將CS和RD引腳拉低至少25ns，數據將在CS和RD下降沿25ns后有效，可進行讀取。

5.3 電源管理

ADS7842具有獨特的電源管理模式，利用A0地址引腳和RD引腳實現電源關斷和喚醒功能。在轉換完成且BUSY輸出變高后，將CS和RD拉低至少25ns，然后保持CS低電平，將RD拉高，同時A0引腳為高，即可進入電源關斷模式；再次將RD從低變高，且A0引腳為低時，可喚醒設備。

六、參考輸入與數據格式

6.1 參考輸入

外部參考電壓設置了模擬輸入范圍，范圍為100mV - +VCC。參考電壓降低時，每個數字輸出代碼的模擬電壓權重減小，即LSB尺寸變小，但ADC固有的偏移或增益誤差在LSB尺寸上會顯得更大，同時數字化輸出的噪聲或不確定性也會增加。因此，在低參考電壓下，需要注意提供干凈的布局和低噪聲的電源、參考和輸入信號。

6.2 數據格式

ADS7842的輸出數據采用直偏移二進制格式，方便數字系統處理。

七、布局注意事項

為了獲得最佳性能，ADS7842的物理布局至關重要，特別是在低參考電壓和高轉換速率的情況下?；镜腟AR架構對電源、參考、接地連接和數字輸入上的毛刺或突然變化敏感，因此需要注意以下幾點：

• 電源要干凈且充分旁路，使用0.1μF陶瓷旁路電容靠近器件放置，必要時可使用1μF - 10μF電容和5Ω或10Ω串聯電阻進行低通濾波。
• 參考電壓同樣需要旁路，使用0.1μF電容，確保參考源能穩定驅動。
• 接地引腳應連接到干凈的接地點，避免靠近微控制器或數字信號處理器的接地端，理想情況下應使用專用的模擬接地平面。

八、應用領域

ADS7842的高性能和低功耗特點使其適用于多種應用領域，包括：

• 數據采集：在工業自動化、環境監測等領域，用于采集模擬信號并轉換為數字信號進行處理。
• 測試與測量：如示波器、頻譜分析儀等測量設備，提供高精度的信號轉換。
• 工業過程控制：對工業生產中的各種模擬參數進行實時監測和控制。
• 醫療儀器：在醫療設備中，用于采集生物電信號等模擬信號。
• 實驗室設備：滿足實驗室對高精度數據采集的需求。

九、總結

ADS7842作為一款高性能的12位4通道并行輸出采樣ADC，憑借其卓越的性能、低功耗設計和靈活的工作范圍，在眾多應用場景中展現出強大的競爭力。電子工程師在設計相關系統時，充分考慮其特性和布局要求，能夠充分發揮其優勢，實現高效、穩定的模擬 - 數字轉換。你在使用ADS7842或其他類似ADC時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
