在當今高速數據采集和處理的時代，高性能模數轉換器（ADC）的需求日益增長。ADS5272作為一款由德州儀器（TI）推出的8通道、12位、65MSPS ADC，憑借其出色的性能和豐富的特性，在眾多領域得到了廣泛應用。本文將對ADS5272進行全面深入的剖析，為電子工程師們提供一份詳盡的設計指南。

文件下載：ads5272.pdf

一、ADS5272的特性亮點

1. 集成PLL與LVDS接口

ADS5272集成了鎖相環（PLL），可將輸入的ADC采樣時鐘乘以12倍，生成的高頻LVDS時鐘用于數據序列化和傳輸。每個內部ADC的字輸出被序列化后，可選擇先傳輸最高有效位（MSB）或最低有效位（LSB）。除了8個數據輸出外，還會傳輸位時鐘和字時鐘，位時鐘速度是采樣時鐘的6倍，字時鐘速度與采樣時鐘相同。這種設計大大簡化了數據傳輸過程，提高了數據傳輸效率。

2. 高性能指標

• 采樣率與分辨率：最大采樣率可達65MSPS，12位分辨率確保了高精度的數據采集，且無缺失碼，保證了數據的完整性。
• 低功耗：內部參考模式下總功耗為983mW，外部參考模式下為917mW，采用CMOS技術，同時具備同時采樣保持功能，有效降低了功耗。
• 高信噪比：在5MHz中頻時，信噪比（SNR）可達71.1dBFS，為信號處理提供了良好的基礎。

3. 靈活的參考模式

ADS5272既提供內部參考，也可選擇外部參考驅動。內部參考模式能實現最佳性能，滿足不同應用場景的需求。

4. 其他特性

• 3.3V數字/模擬電源，適應常見的電源系統。
• 序列化LVDS輸出，減少了接口線數量和封裝尺寸。
• 集成幀和位模式，可選擇雙倍LVDS時鐘輸出電流，提供四種LVDS電流模式，增強了系統的靈活性和可配置性。

二、應用領域廣泛

ADS5272的高性能使其在多個領域都有出色的表現，主要應用包括：

• 便攜式超聲系統：高精度的數據采集和低功耗特性，滿足了便攜式設備對性能和功耗的雙重要求。
• 磁帶驅動器：高速采樣率和高分辨率確保了數據的準確讀取和寫入。
• 測試設備：為測試設備提供了可靠的信號采集和處理能力。
• 光網絡：在光網絡中，可用于信號的監測和處理，保證網絡的穩定運行。

三、關鍵參數與性能指標

1. 電氣特性

• 直流精度：無缺失碼，差分非線性（DNL）和積分非線性（INL）控制在較小范圍內，確保了轉換的準確性。
• 功率要求：不同參考模式下的功率消耗明確，方便工程師進行功耗設計。
• 參考電壓：內部和外部參考電壓的范圍和精度都有詳細規定，為參考電路設計提供了依據。

2. 交流特性

• 動態特性：包括無雜散動態范圍（SFDR）、諧波失真（HD2、HD3）、信噪比（SNR）、信噪失真比（SINAD）和有效位數（ENOB）等指標，在不同輸入頻率下都有良好的表現，反映了ADC在動態信號處理方面的能力。

3. LVDS數字數據和時鐘輸出

詳細規定了LVDS輸出的直流和交流特性，如輸出電壓、輸出阻抗、時鐘占空比、數據建立和保持時間等，確保了LVDS接口的穩定可靠運行。

四、工作原理與設計要點

1. 整體架構

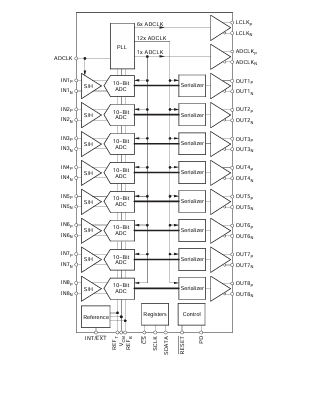

ADS5272由高性能采樣保持電路和12位ADC組成，輸入的12位數據被序列化后以LVDS格式輸出。8個通道共用一個ADCLK輸入，通過時鐘樹網絡生成各通道的采樣時鐘，保證了各通道的一致性。

2. 模擬輸入驅動

模擬輸入采用內部偏置，推薦在每個輸入引腳串聯一個大于20Ω的電阻。輸入采樣電容為4pF，外部交流耦合電容的選擇取決于最低工作頻率下的衰減要求。

3. 參考電路設計

參考電路設計對于保證各通道增益匹配至關重要。通過內部參考電壓緩沖器和生產時的參考電壓微調，確保了同一芯片內和不同芯片間的參考電壓匹配。同時，可通過外部電阻設置內部偏置電流，控制設備的工作功率。

4. 時鐘設計

使用時鐘樹網絡確保各通道的孔徑延遲和抖動一致，內部PLL生成內部時鐘，保證了50%的占空比，并生成12倍時鐘用于數據序列化。輸入時鐘需自由運行，最低采樣率約為20MSPS。

5. LVDS緩沖器

LVDS緩沖器有四種電流設置，默認電流為3.5mA。數據以LSB先輸出，可通過寄存器設置改為MSB先輸出。支持去斜模式、同步模式和自定義模式，在掉電模式下LVDS輸出被三態化。

6. 噪聲耦合問題

為減少高速混合信號中的噪聲耦合，芯片明確劃分了模擬和數字域，采用不同的電源和地引腳，并推薦使用單獨的電源和地平面，以降低噪聲干擾。

7. 掉電與復位

ADS5272具有掉電功能，可通過PD引腳或監測時鐘狀態進入掉電模式，恢復時間與外部電容有關。復位操作可使內部寄存器恢復到默認值，確保設備正常工作。

五、PCB布局與封裝考慮

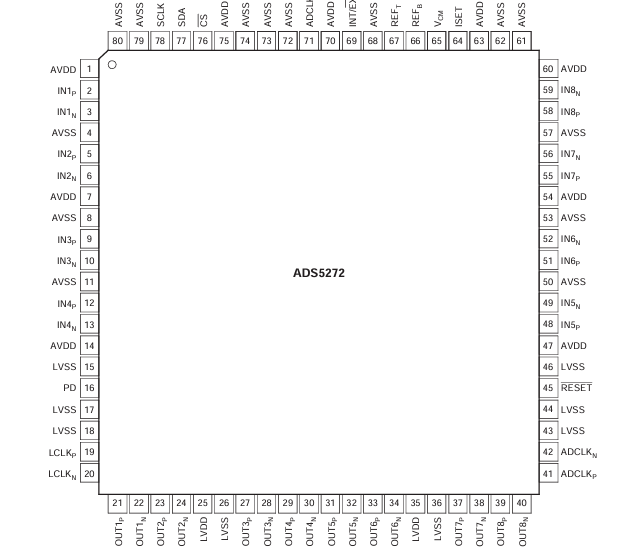

ADS5272采用80引腳PowerPAD熱增強封裝，在PCB設計時需充分考慮其熱效率?？蓞⒖糡I的相關技術文檔，如SLMA004和SLMA002，以優化PCB布局，提高散熱性能。

六、總結與展望

ADS5272作為一款高性能的8通道ADC，憑借其豐富的特性、出色的性能指標和靈活的設計，為電子工程師們提供了一個強大的工具。在實際應用中，工程師們需根據具體需求，合理設計參考電路、時鐘電路和PCB布局，以充分發揮ADS5272的優勢。隨著技術的不斷發展，相信ADS5272將在更多領域展現其卓越的性能，為高速數據采集和處理帶來更多的可能性。

電子工程師們在使用ADS5272進行設計時，不妨多嘗試不同的配置和參數設置，結合實際應用場景進行優化，以實現最佳的系統性能。同時，關注TI的最新技術和應用案例，不斷學習和借鑒，提升自己的設計水平。你在使用ADS5272或其他類似ADC時遇到過哪些問題？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
