直流電流采樣電路全解析與應用

@[TOC](直流電流采樣電路全解析與應用)

• 1. 低邊電流采樣
• 2. 高邊電流采樣
• 3. 集成數字功率計（如INA229）
• 4. 霍爾電流傳感器

1. 低邊電流采樣

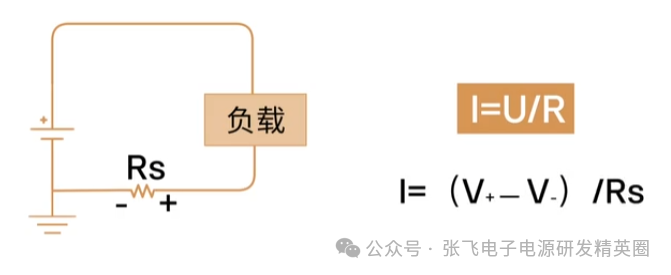

精密電阻兩端會產生電壓差。根據歐姆定律，即電流I等于電壓U除以電阻R，通過將精密電阻兩端的電壓差除以精密電阻的阻值，即可得出電路中的電流值。

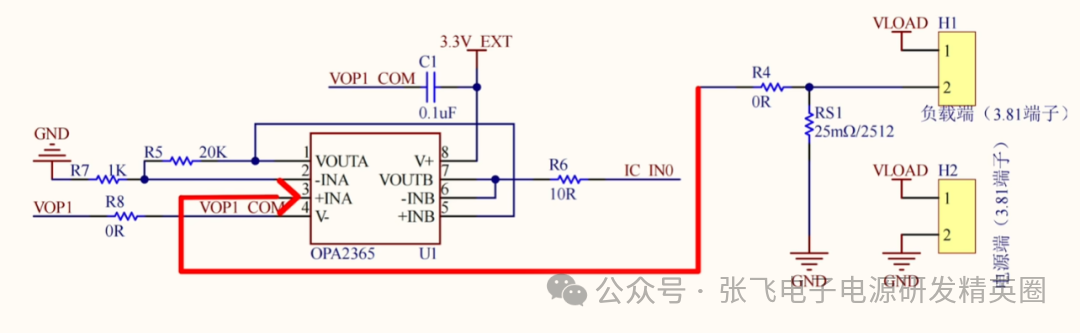

原理圖：

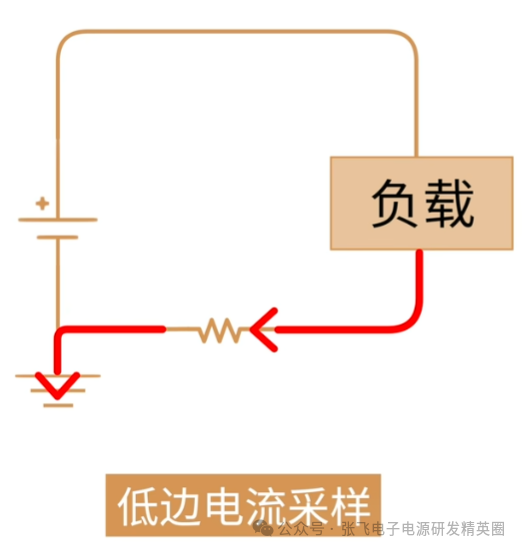

分流電阻（如25mΩ）連接在負載與地之間，假設負載電流為1A，在RS1兩端的電壓差就是25mV，電流流經負載后通過分流電阻返回地。

根據電路參數得到放大倍數為Uout=25mV*21=525mV=0.525V。

后續經過電壓跟隨器和MUC的ADC引腳檢測電流值大小。實際測量值與理論值之間存在一定的誤差。這是由于原定誤差和ADC基準等誤差引入的結果。在實際應用中，為了提高測量精度，我們需要選擇更高精度的元件和電壓基準源。

優點：

成本低，電路結構簡單。

適合小電流或?qū)Τ杀久舾械?a href="http://www.brongaenegriffin.com/soft/data/39-96/" target="_blank">消費電子場景。

缺點：

低頻干擾：大電流時容易引入噪聲。

安全性問題：無法檢測負載對地短路故障（如接地短路）。

精度限制：ADC基準誤差和元件精度影響測量結果。

應用場景：低成本設備（如電池充電器、LED驅動等）。

2. 高邊電流采樣

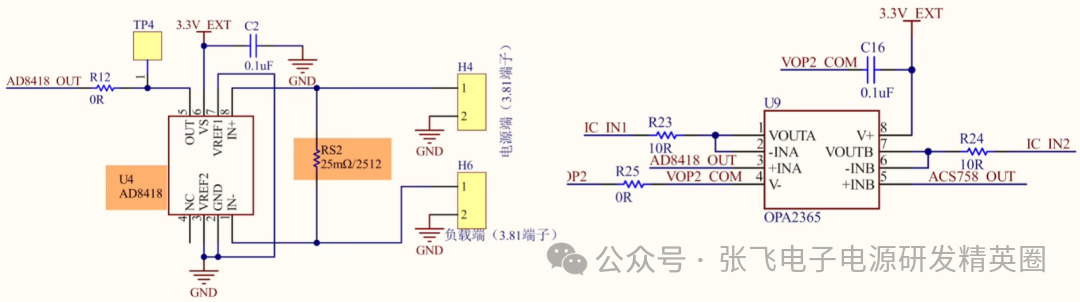

原理圖*：

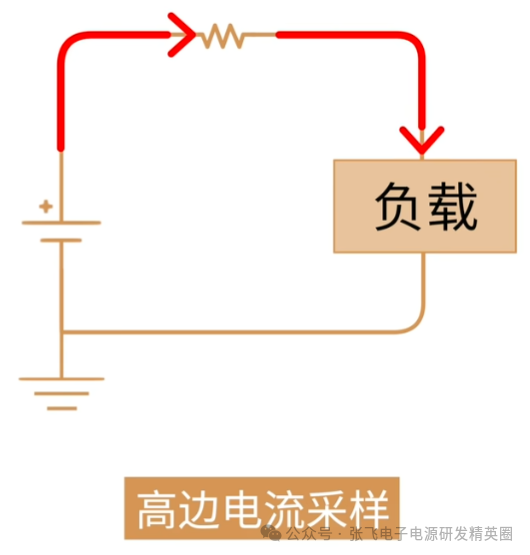

分流電阻位于電源正極與負載之間，電流從電源正極→分流電阻→負載。

使用了一片電流檢測放大器AD8418，它是一款高壓高分辨率電流檢測放大器，確定初始增益為20V/V，在整個溫度范圍內的最大增益誤差為±0.15%。

對于高邊電流檢測，還需要考慮共模電壓范圍AD8418具有優異的輸入共模抑制性能。它能夠在采樣電阻上進行雙向或單向的電流檢測。

通過計算得出Uout=25mV*20=500mV=0.5V

優點：

安全性高：可檢測負載對地短路故障（如接地短路）。

抗干擾：共模抑制比高，適合復雜電磁環境。

缺點：

成本較高：需高壓運放和精密元件。

電路復雜：需處理高共模電壓（如電源電壓）。

應用場景：高可靠性場景（如工業控制、電動汽車BMS、電源管理）。

3. 集成數字功率計（如INA229）

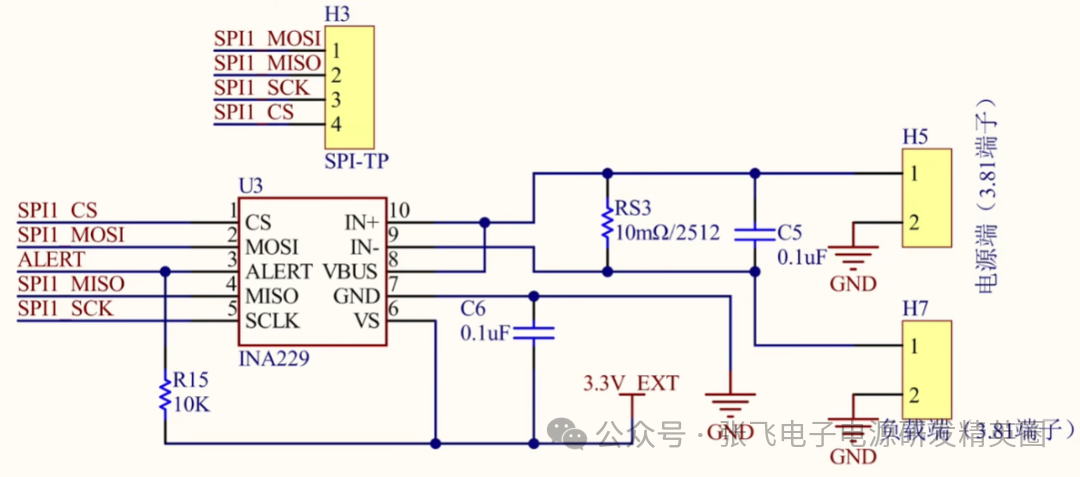

原理圖：

高精度集成芯片，內部包含分流電阻、ADC和計算單元。

通過SPI接口只需設置好采樣電阻，母線電壓和功率等參數直接輸出電流、電壓和功率數據（無需外部運算放大器）。

特點：

內部分流電阻精度高（如50mΩ）。

支持雙向電流檢測（充電/放電）。

優點：

簡化設計：減少外圍元件（無需獨立運放）。

高精度：±1%典型誤差，支持校準。

數字化輸出：通過SPI直接與MCU通信，降低開發難度。

缺點：

接口依賴：需MCU支持SPI協議。

成本略高：相比分立方案價格更高。

應用場景：需要數字化監控的系統（如智能電表、服務器電源、物聯網設備）。

4. 霍爾電流傳感器

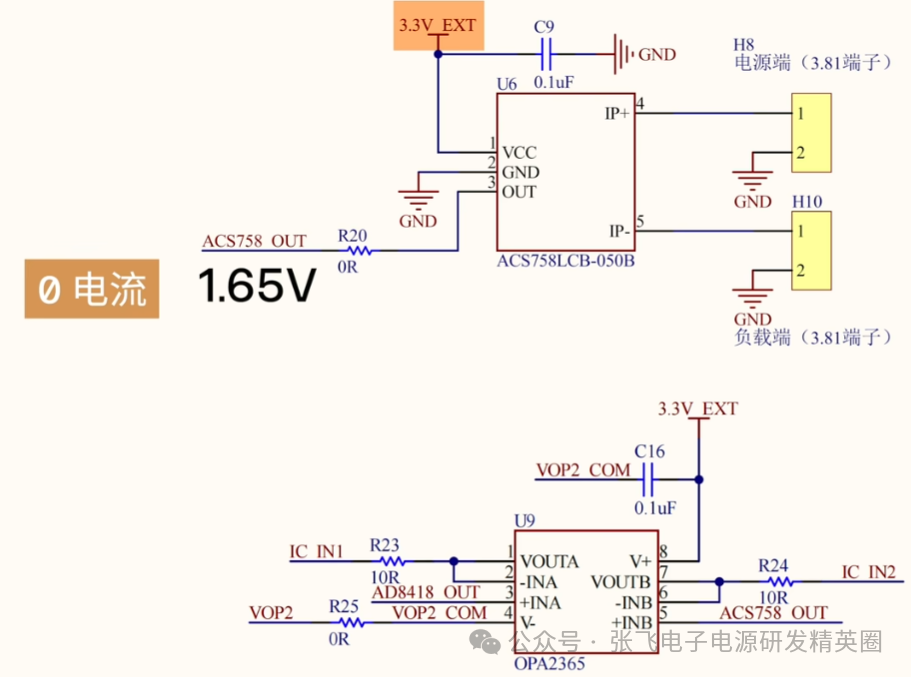

原理圖：

基于霍爾效應測量磁場，間接推導電流值。

典型芯片：Allegro ACS758L具有 雙向直流交流電流檢測設計（內阻0.1mΩ，±1%精度）。

輸出特性：當為0時，它的輸出為2分之1VCC，我們電源電壓為3.3V，在零電流時，理論輸出為1.65V。當電流正向流動時，它的輸出靠近VCC，當電流反向流動時，它的輸出靠近0V。

應用場景：高電壓或高隔離需求的場景（如光伏逆變器、電機驅動、電動汽車）。
