傳導干擾以電壓或電流的共模(不對稱)和差模(對稱)形式出現。共模干擾是指相線由地形成的回路干擾;差模干擾是指相線之間形成的回路干擾。

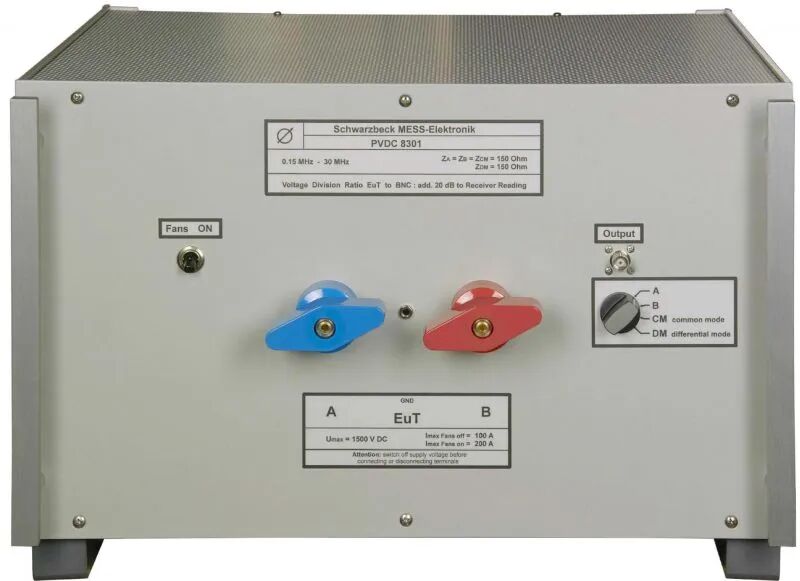

LISN，Line Impedance Stabilization Network的縮寫，即線性阻抗穩定網絡，也會被稱作AMN，人工電源網絡(Artificial Mains Network)。它是傳導干擾測試中主要的測量儀器，目前電子電氣設備電源端口的傳導干擾測試主要是通過線性阻抗穩定網絡進行測量。

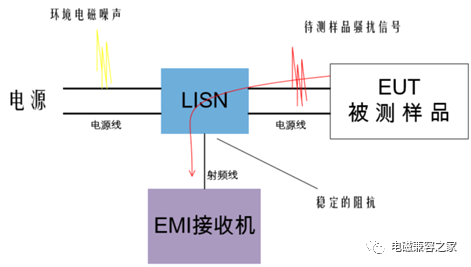

在不同的測試場地，電源網上存在的環境噪聲也不同。外部的環境電磁噪聲通過交流電源線進入被測樣品，影響測量結果的準確性。雖然電流探頭也可以進行傳導發射的測量，但不同電源系統的阻抗有很大區別。這種負載阻抗的變化影響到從電源線傳導出去的噪聲電流的大小。為了保證測試場地之間的一致性，各試驗場地從產品電源線看進去的阻抗必須是穩定的。

在JJF1705-2018人工電源網絡校準規范中，要求我們在人工電源網絡時，主要是校準人工電源網絡的特性阻抗和分壓系數的計量。

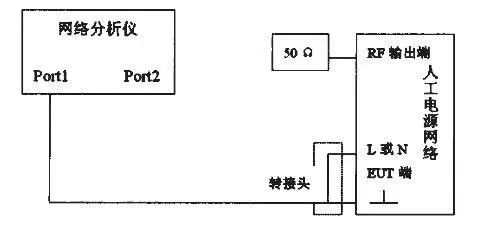

在對人工電源網絡的特性阻抗校準中，LISN的阻抗可以通過網絡分析儀或阻抗分析儀進行校準，如下圖所示。

網絡分析儀或阻抗分析儀）的測量模式設置為阻抗測量模式，頻率掃描范圍設置為相的頻率范圍，接好連接線，在連接線的終端對網絡分析儀進行開路、短路和負載校準。

在對人工電源網絡的電壓分壓系數校準中，校準LISN的電壓分壓系數，可以使用網絡分析儀，也可以使用信號源與接收機。

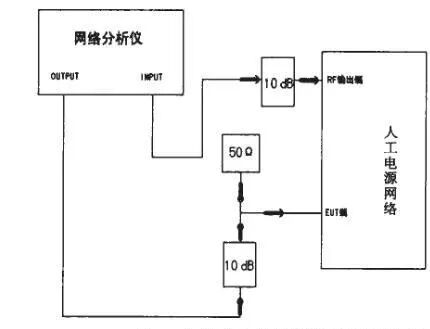

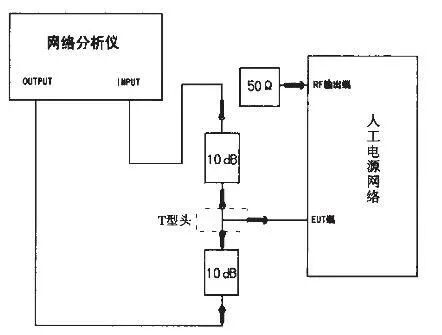

如上圖所示，先連接好儀器，網絡分析儀設為傳輸模式，進行歸一化校準。然后再如下圖所示，連接好儀器，進行電壓分壓系數的測量。使用三通法進行測量，由此可以減小因阻抗不匹配造成的誤差。使用10dB衰減器，主要是為了減小阻抗不匹配帶來的反射，從而減小測量誤差。

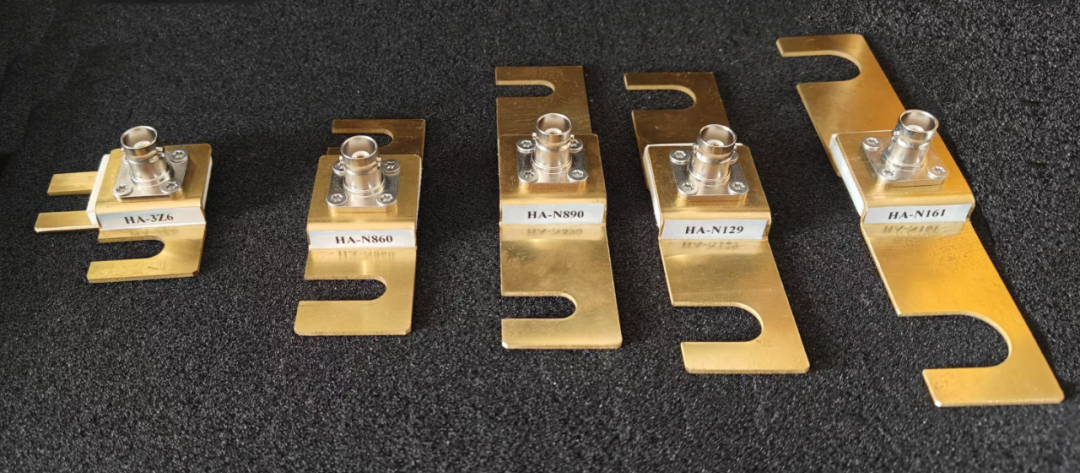

為此，我司有推出校準人工電源網絡的校準適配器，其中有BNC頭連接至接線端子
；適用于各類
帶接頭端子的直流
LISN類型。
