汽車測試領域，在模型測試階段進行故障注入，是保障汽車安全性、可靠性的關鍵手段。如何提高故障注入測試的效率呢？

若需對模型中間層元素注入故障，典型實施步驟如下：

步驟一，在測試框架（testharness）中選擇需要進行故障注入的模型中間元素；

步驟二，在GUI窗口中選擇故障內容和故障觸發方式；

步驟三，將測試用例與故障相關聯；

步驟四，運行測試，查看結果。

通過上述步驟才能在用例執行期間注入故障。盡管一個模型元素可以創建多個故障，但一次仿真只能有一個故障處于激活狀態，并且想要自定義故障內容還需要手動搭建故障模型，這就需要測試人員具有一定模型開發能力。

如此一來不僅影響效率，并且無法靈活應對復雜多變的測試需求，在一定程度上限制了故障注入的廣度和深度。

難道就沒有更高效、更靈活的方式嗎？當然有！TPT新增模型故障注入功能，能夠很好地提高測試效率。那TPT是如何進行故障注入的呢？

在測試框架中選定目標模型中間元素，以Server Function形式導入至TPT平臺，即可在測試用例中直接調用。該方法無需額外關聯操作或搭建故障模型，且支持單次仿真中對同一元素注入多類故障。

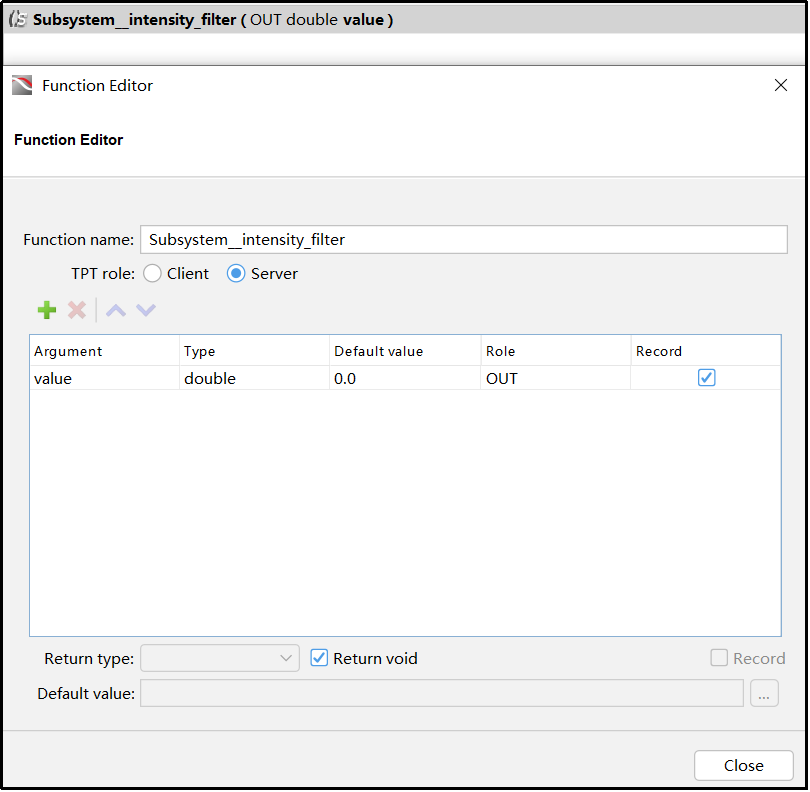

圖1 TPTServer function

下面就以燈控模型為例，介紹TPT是如何進行故障注入測試的。

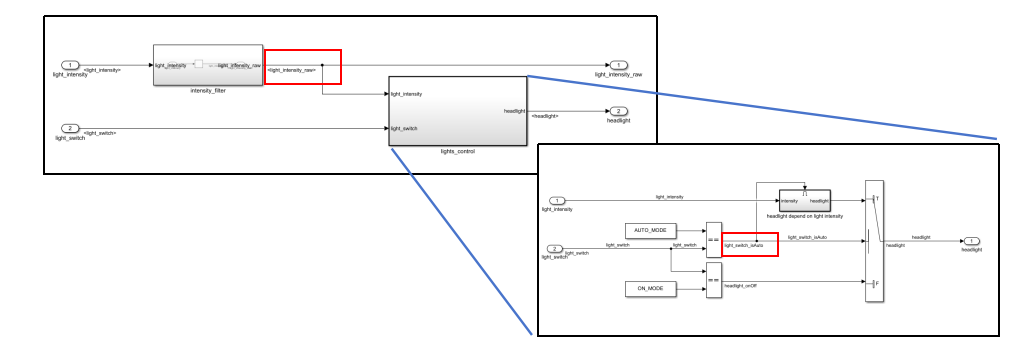

圖2 模型以及信號位置

一、模擬數據停滯故障

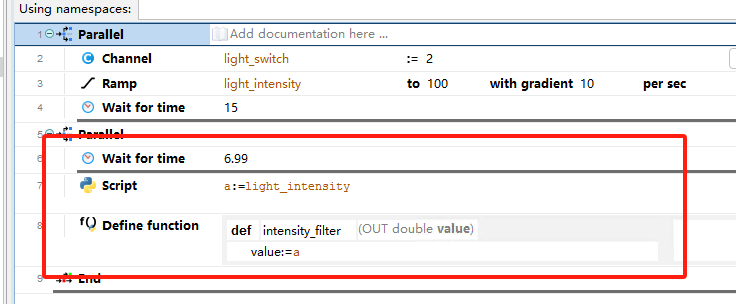

故障場景：在light_intensity信號在6.99s時數值出現卡滯。

用例如下：

圖3 用例內容

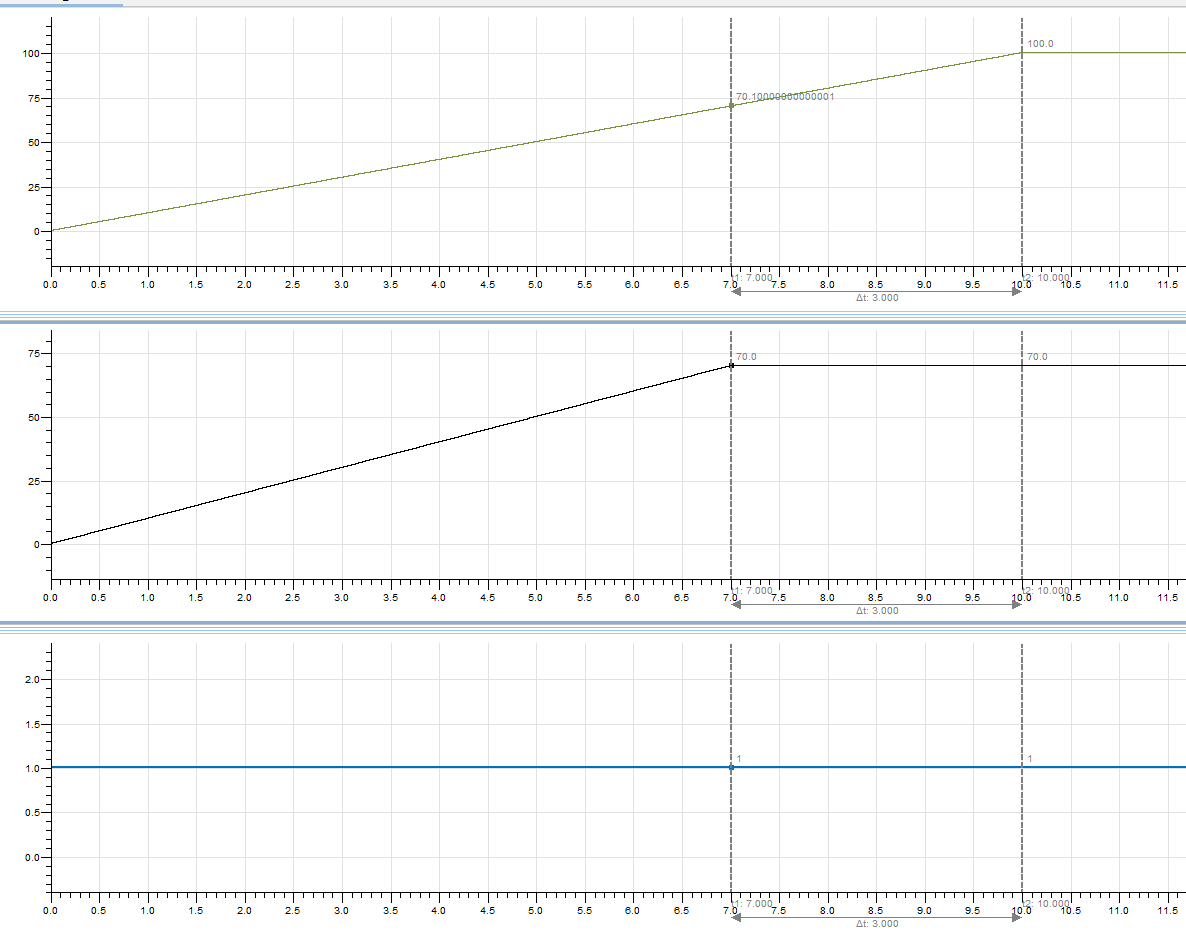

功能需求要求當light_switch為自動（2），并且light_intensity>70并持續3s時，頭燈關閉。在運行結果中可以看到，光強數值在第6.99s時出現卡滯，未滿足light_intensity>70的條件，因此在3s后headlight沒有關閉。

圖4 運行結果

二、模擬數據突變故障：

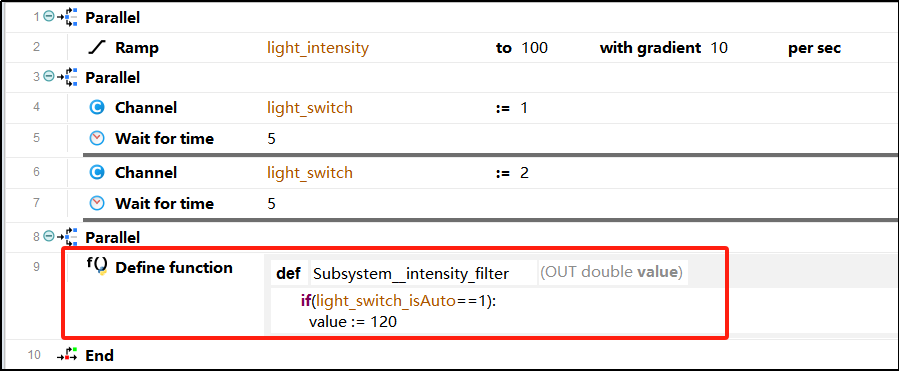

故障場景：篩選后的光照強度在故障觸發信號light_switch_isAuto為true時出現異常值120。

用例如下：

圖5 用例內容

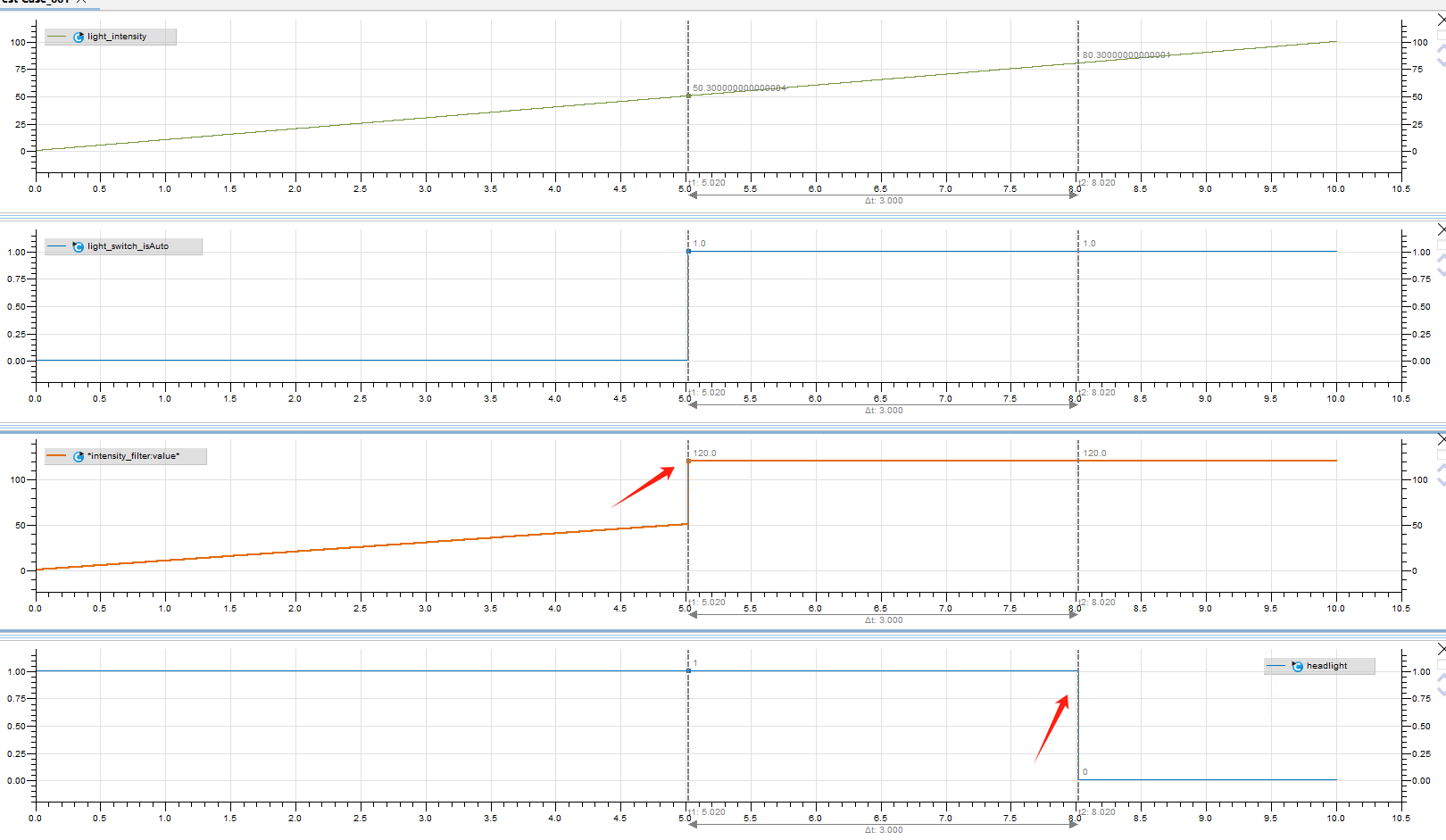

在運行結果中可以看到，檢測到信號light_switch_isAuto為true時，light_intensity數值發生了跳變，導致提前計時，并且在3s后headlight關閉。

圖6 運行結果

三、自定義故障：

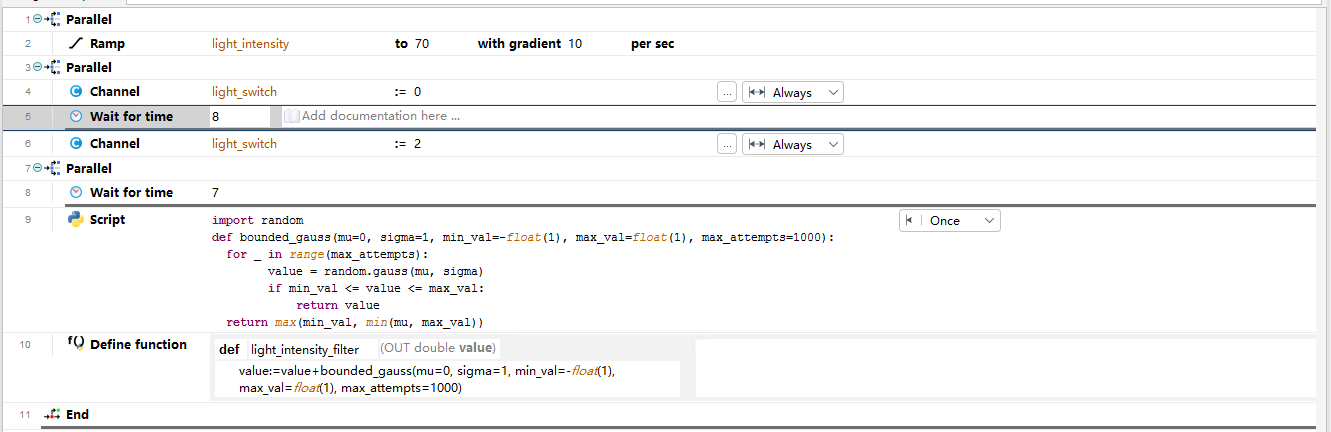

故障場景：模擬數據噪聲影響。在TPT中添加Script，引入Python庫，自定義函數加入高斯噪聲。用例如下：

圖7 用例內容

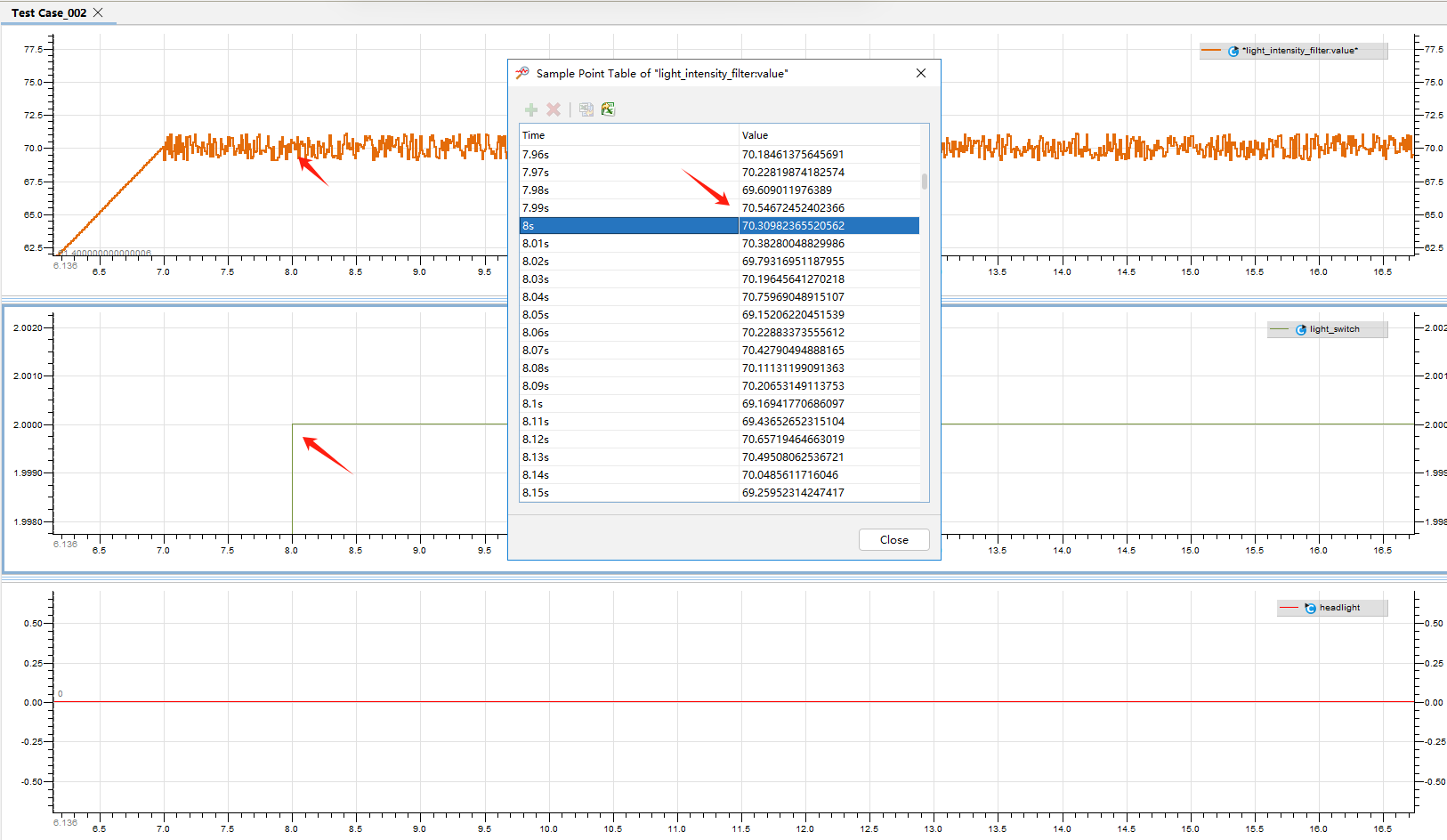

在運行結果中可以看到，當light_switch數值發生變化時，由于引入了噪聲，light_intensity的數值>70，headlight關閉，功能正常。

圖8 運行結果

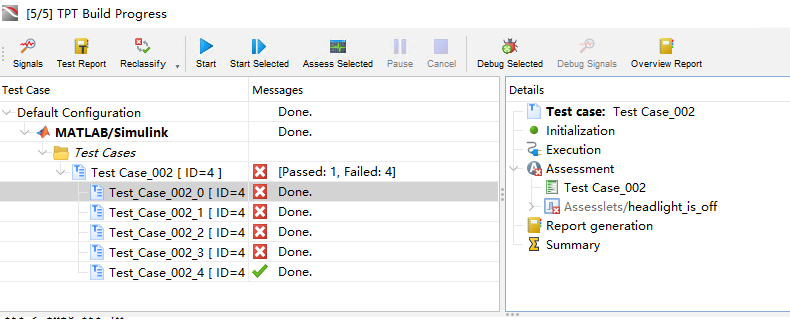

通常情況下，由于引入噪聲的不確定性，需要多次運行驗證軟件的一致性。如圖所示，該測試用例運行5次僅有一次通過，且多次運行通過率并不相同。可在模型中更改閾值或加入滯回結構規避此類問題。

圖9 多次運行結果

TPT靈活多樣的激勵方法為故障注入測試提供了新的選擇。對于汽車軟件來說，TPT無疑是一個強大的“利器”，讓故障注入不再是負擔，而是保障安全的有力手段。
