引言

機器人操作系統（ROS）是一個開源框架和軟件庫集合，專門用于簡化機器人應用的開發。盡管名稱中含“操作系統”，但ROS并非像Windows或Linux那樣的真正操作系統，而是通常被稱為元操作系統或中間件層。它通常運行在宿主操作系統之上（主要是Linux，macOS和Windows也受支持）。

ROS基于模塊化架構，使用所謂的“節點”，這些節點代表獨立的可執行程序或組件（例如傳感器或電機控制、算法）。節點之間通過標準化的發布-訂閱消息系統（稱為“主題”）進行通信，這使得處理過程可以輕松分布——甚至跨多臺計算機。

ROS作為一個標準化平臺和軟件開發工具包（SDK），用于開發和控制復雜的機器人系統。其被廣泛應用于人形機器人的開發和控制，主要用于運動規劃和步態控制（行走）、環境感知的傳感系統以及人機交互（HRI）。

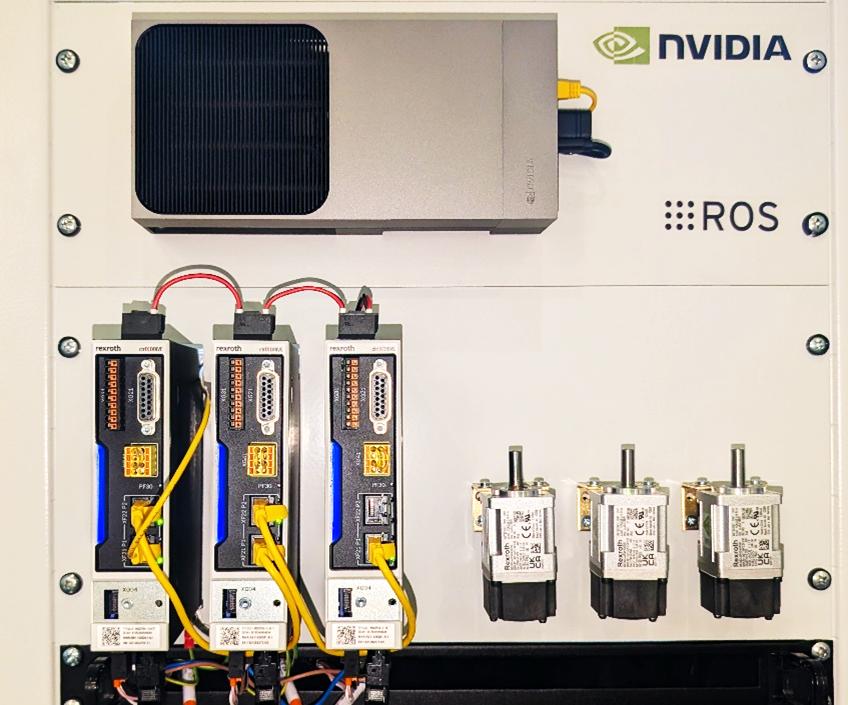

一、在ROS中控制EtherCAT從站

ROS通過多層次標準化架構實現硬件控制，該架構隱藏了直接硬件通信的復雜性，使得高層控制算法能夠通用化。要集成EtherCAT從站，需要一個EtherCAT主站軟件（EtherCAT協議棧）。該軟件負責管理和控制所有從站，并通過兩個內存區域?qū)⑦^程數據（輸入和輸出變量）提供給應用層。

此外，主站軟件還提供以下功能：參數傳輸（通過 EtherCAT的CAN應用協議）和固件傳輸（通過EtherCAT的文件訪問），其他必要的功能包括：在所有層級（物理層和應用層）檢測和定位故障，并向應用層提供詳細信息。

acontis的EC-Master還支持高級功能，例如動態插拔從站，且無需停止或重啟網絡或應用。這些“熱插拔”操作也適用于采用分布式時鐘技術的從站，以實現高度同步的操作。

EC-Master同樣適用于需滿足功能安全要求的應用場景。安全邏輯既可以集中在主站中實現，也可以分布在某個從站中，安全參與者之間的通信采用FSoE（FailSafe over EtherCAT）協議實現。

二、Variant A：EtherCAT主站作為ROS 2節點 ——“EcMasterRos2Node”

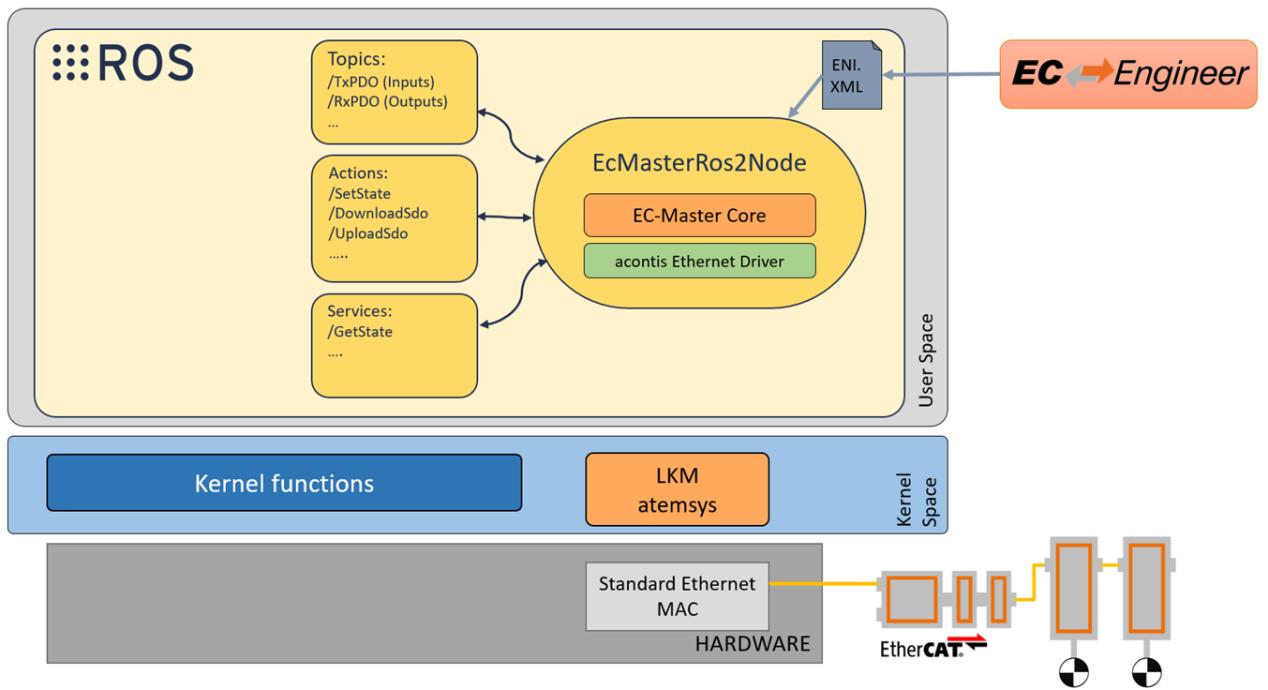

acontis的EcMasterRos2Node將EtherCAT主站協議棧EC-Master實現為一個獨立的ROS節點。EtherCAT網絡參數化通過標準化的EtherCAT網絡信息（ENI）文件完成，并支持市場上所有的EtherCAT從站，包括安全的FSoE設備。

在初始化EtherCAT網絡后，所有輸入和輸出數據對應的ROS主題會自動生成，這使得其他ROS節點能夠方便地訪問所有循環的EtherCAT過程數據。

此外，EcMasterRos2Node還提供ROS服務，用于檢查從站和整個網絡的狀態，相關的EC-Master API已經作為ROS Actions提供。例如，可以通過“CAN 應用協議over EtherCAT”協議將任意參數傳輸?shù)綇恼尽?/p>

EcMasterRos2Node目前仍在開發中，預計將在2026年第一季度發布。

三、Variant B：EtherCAT主站作為ros2_control的硬件接口

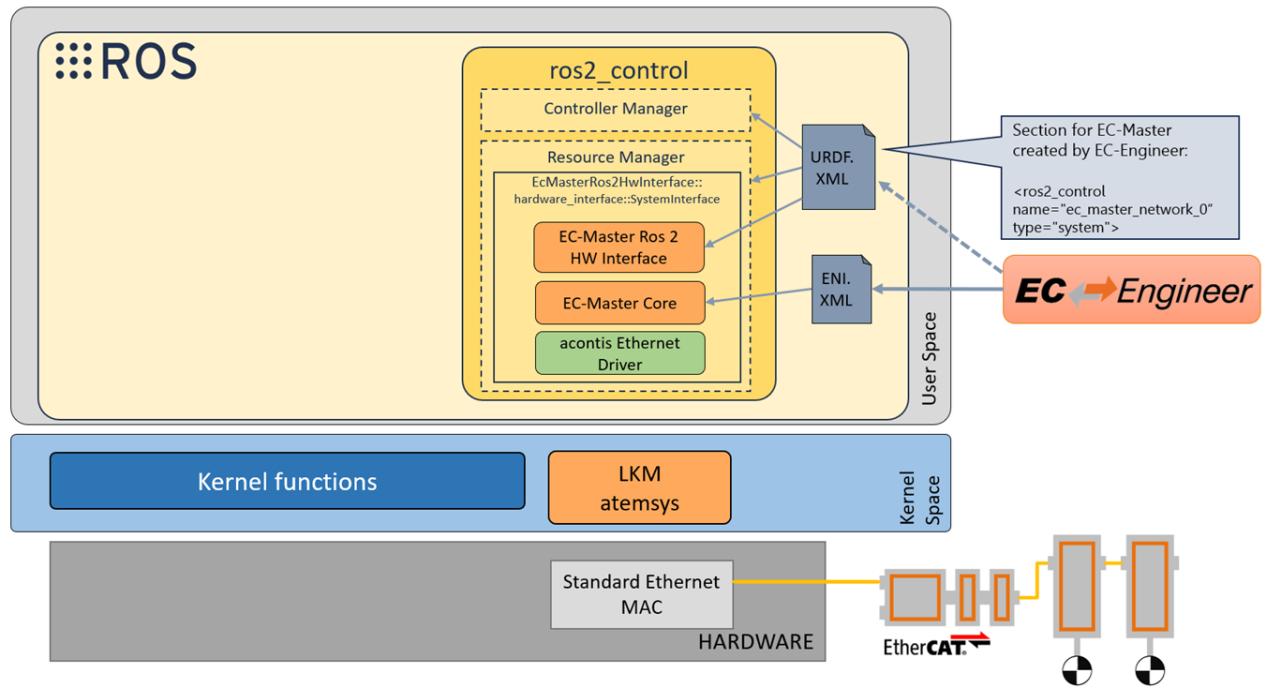

ros2_control控制框架是ROS邏輯與硬件接口之間的橋梁。ros2_control提供驅動和接口，用于標準化對各種傳感器（如攝像頭和激光雷達）以及執行器（如電機和機械臂）的控制。硬件的管理由資源管理器通過特定的硬件接口類完成。這個硬件抽象層對于數據傳輸、硬件生命周期和錯誤處理至關重要。硬件接口的配置通過URDF（統一機器人描述格式）文件完成， 標簽描述了硬件接口插件及其接口。

EC-Master作為類型為System的硬件組件連接，并提供ENI（EtherCAT網絡信息）文件中定義的所有輸入和輸出變量，從站的輸入變量通過 提供，輸出變量通過 提供。

EC-Master的硬件接口描述可以通過EC-Engineer工具結合ENI文件方便地生成。這種方式非常高效，并確保一致性。

EcMasterRos2HwInterface目前仍在開發中，預計將在2026年第一季度發布。
