DLPC23xS-Q1汽車級數字微鏡器件控制器：設計利器與應用指南

在汽車電子領域，顯示技術的進步對于提升駕駛體驗和安全性至關重要。DLPC23xS - Q1數字微鏡器件（DMD）控制器作為一款適用于汽車應用的關鍵芯片，為汽車內部和外部顯示應用提供了強大的支持。今天，我們就來深入了解一下這款控制器的特性、應用以及設計要點。

文件下載：dlpc231s-q1.pdf

一、DLPC23xS - Q1特性剖析

1. 汽車應用適配

DLPC23xS - Q1專為汽車應用設計，符合AEC - Q100標準，具有器件溫度等級2（ - 40°C至 + 105°C環境工作溫度范圍），能適應汽車復雜的工作環境。同時，其器件HBM ESD分類等級2和器件CDM ESD分類等級C4B，保證了在靜電環境下的可靠性。它還提供有助于使ISO 26262功能安全系統設計滿足ASIL - B要求的文檔，為汽車安全設計提供保障。

2. 顯示控制器功能

它支持DLP553xS - Q1和DLP462xS - Q1汽車內部顯示芯片組。在視頻處理方面，能擴展輸入圖像以匹配DMD分辨率，進行邊框調整，減少機械對齊需求。還支持兩倍或四倍像素，允許低分辨率視頻輸入，并具備伽馬校正功能。

3. 嵌入式處理器與診斷能力

集成了具備錯誤代碼校正（SECDED ECC）功能的嵌入式處理器，支持主機控制和實時反饋、片上診斷和系統監控。片上SRAM的存在，無需外部DRAM，簡化了設計。同時具備集成平滑調光管理和可配置GPIO功能。

4. 接口優勢

600MHz SubLVDS DMD接口支持高DMD刷新率，可無縫生成優質數字圖像，同時降低輻射發射。展頻時鐘進一步降低了EMI。其視頻輸入接口包括高達110MHz的單OpenLDI（FPD - Link I）端口和24位RGB并行接口，頻率也高達110MHz。還具備可配置主機控制接口，如SPI（10MHz）、I2C（400kHz）和主機IRQ信號，用于針對重大系統錯誤提供實時反饋。

二、應用場景探索

1. 寬視場和增強現實抬頭顯示（HUD）

在汽車HUD應用中，DLPC23xS - Q1能精準控制圖像的顯示，將關鍵信息清晰地投射到擋風玻璃上，讓駕駛員無需低頭就能獲取信息，提高駕駛安全性。其高刷新率和低輻射發射特性，保證了圖像的穩定性和質量。

2. 數字儀表組、導航和信息娛樂系統擋風玻璃顯示

為車內的數字儀表組、導航和信息娛樂系統提供顯示支持，使駕駛員能夠方便地查看車速、導航路線、多媒體信息等。通過與其他組件的協同工作，實現了高質量的顯示效果。

三、規格與設計要點

1. 絕對最大額定值與工作條件

文檔中詳細列出了各種電源電壓的絕對最大額定值，如V(CCK)（Core）的范圍是 - 0.5V至1.5V等。同時，也給出了推薦的工作條件，包括各電源的電壓范圍、溫度范圍等。例如，V(CCK) Core power的推薦值為1.1V（±5% tolerance），工作結溫范圍是 - 40°C至125°C 。工程師在設計時必須嚴格遵循這些參數，以確保器件的正常工作。

2. ESD評級

了解其ESD評級，如Human - body model（HBM）為±2000V，Charged - device model（CDM）對于不同引腳也有明確的評級。這有助于在設計中采取適當?shù)姆漓o電措施，保護器件免受靜電損害。

3. 電氣特性與接口要求

文檔中給出了詳細的電氣特性，如不同電源的電流、電壓等參數。對于各種接口，如Parallel Interface、OpenLDI Interface等，也有明確的時序要求。例如，Parallel Interface的PCLK時鐘頻率范圍是12.0MHz至110.0MHz 。在設計PCB時，需要根據這些要求進行合理的布局和布線，確保信號的穩定傳輸。

四、設計建議

1. 電源管理

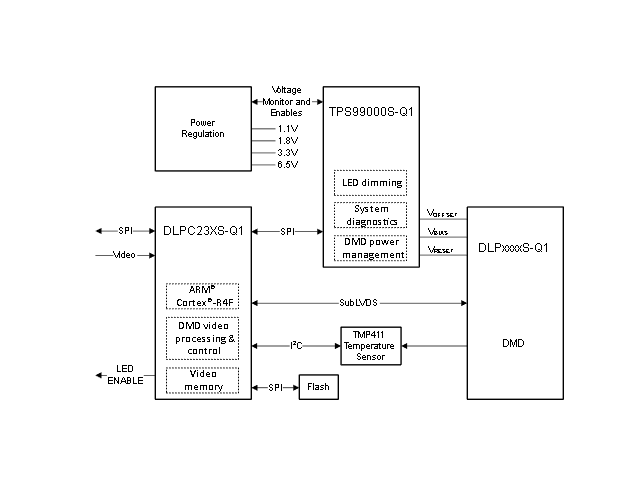

TPS99000S - Q1負責管理DLPC23xS - Q1和DMD的電源。要嚴格按照文檔中給出的電源排序和時序要求進行設計，確保電源的穩定供應。例如，電源供應的斜坡時間、各1.1V電源的對齊時間等都有明確規定。

2. 布局與布線

在PCB布局方面，要注意內部ASIC PLL電源的隔離和濾波，推薦使用特定的被動濾波器。對于DMD接口，要注意trace的寬度、間距、阻抗匹配等參數。同時，要盡量減少信號的層間變化和stubs的出現，避免信號干擾。

3. 熱管理

由于DLPC23xS - Q1的最大工作結溫有限制，設計時要考慮PCB的銅含量和氣流情況，通過合理的布局和散熱設計，確保器件在工作過程中不會過熱。建議在設計完成后進行熱性能測試和驗證。

DLPC23xS - Q1數字微鏡器件控制器為汽車顯示應用提供了全面而強大的解決方案。作為電子工程師，在使用這款器件時，要深入理解其特性、規格和設計要點，結合實際應用需求，進行合理的設計和優化，以實現最佳的性能和可靠性。你在實際設計中是否遇到過類似芯片的應用難題？又是如何解決的呢？歡迎在評論區分享你的經驗和見解。
