在工業控制、電源管理等場景中，電流檢測的精準度、抗干擾能力和適配范圍直接決定系統可靠性。AiP8280作為一款專為嚴苛場景設計的電流檢測放大器，以超寬共模電壓、超低誤差和高速響應三大核心優勢，打破傳統檢測局限，成為工程師手中的精準檢測利器。

AiP8280是一款電流檢測放大器，工作電壓范圍為2.7V至30V，可測量分流電阻兩端2.7V-120V寬共模電壓降；提供五檔增益，超低失調電壓兼具1.1MHz高帶寬（20V/V增益下）。

產品優勢

超寬共模電壓，適配多場景：120V寬共模電壓，直接測量分流電阻壓降，無需電平轉換。

極致測量精度，數據零偏移：±0.5%增益誤差+120dB共模抑制比，低溫漂設計，數據精準抗擾。

高速響應+靈活增益，適配多元需求：1.1MHz高帶寬+5檔增益（20-500V/V），適配高低速場景。

SOT353超小封裝：極致省空間，適配微型設備集成。

主要特點

電源電壓范圍：2.7V-30V

共模電壓范圍：2.7V-120V

精度：

增益誤差：±0.5%（最大值）

增益漂移：±20ppm/℃（最大值）

失調電壓：±150μV（最大值）

失調漂移：±1μV/℃（最大值）

共模抑制比：120dB直流（最小值），85dB@50kHz

輸出電壓增益：

20V/V（AiP8280 A1）

50V/V（AiP8280 A2）

100V/V（AiP8280 A3）

200V/V（AiP8280 A4）

500V/V（AiP8280 A5）

靜態電流/通道：370μA（典型值）

高帶寬：1.1MHz

封裝形式：SOT23-5/SOT353

引腳排列圖

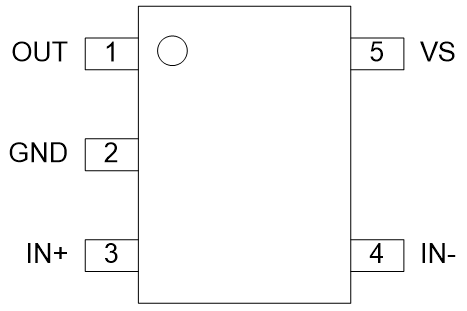

AiP8280AX：

SOT23-5/SOT353

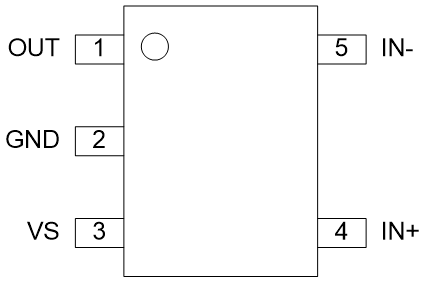

AiP8280BX：

SOT23-5

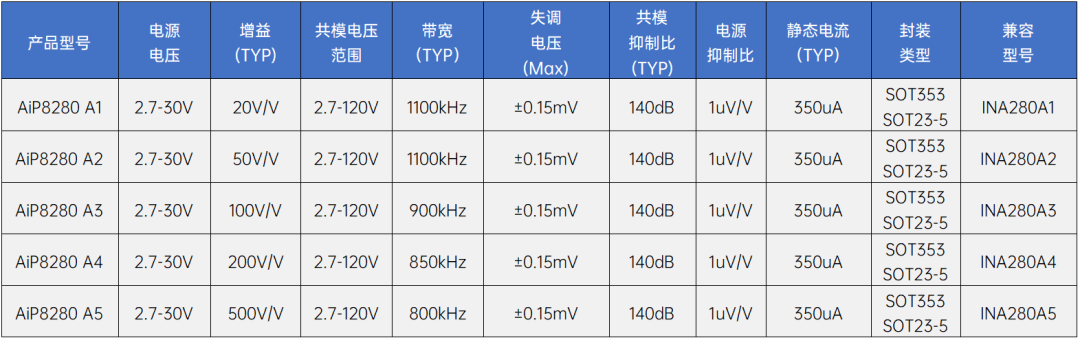

中微愛芯AiP8280詳細參數如下表所示（左右滑動查看詳情）：

結語

除此之外，中微愛芯還提供其他系列的零漂移雙向電流檢測放大器供客戶選擇，包括AiP8181X、AiP8180X、AiP8199X以及AiP821X系列。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
