制造端的工程師都遇到過一種令人頭疼的場景：
氣密性檢測儀明明報了 NG，但拆開不良產品看了半天，依然看不出到底哪里漏。

這種情況就像醫生告訴你「你發燒了」，但不告訴你哪里感染，
既耽誤產線效率，又增加返工成本，還會嚴重干擾質量判斷。

精誠工科真水測試儀，漏點定位一步到位

那么，當氣密測試出現泄漏不良時，到底怎樣才能高效、準確地找到漏點呢？

時間就是金錢。產線每停滯一分鐘，損失都在累積。今天我們聊聊，當氣密測試報NG時，怎樣用最快的方法找到泄漏點。

Ⅰ. 氣密檢測的盲區：能測漏，不能定位

先搞清楚一個事實：氣密檢測儀不是漏點定位儀。

它通過監測壓降變化、流量波動、壓力曲線來判斷產品是否泄漏，能精確告訴您：

• ? 產品漏了嗎？
• ? 泄漏量是多少？

但它回答不了：

• ? 到底從哪里漏的？

這就是為什么氣密儀報了NG，您還是得另想辦法找漏點。

Ⅱ. 傳統找漏方法：慢、不準、靠運氣

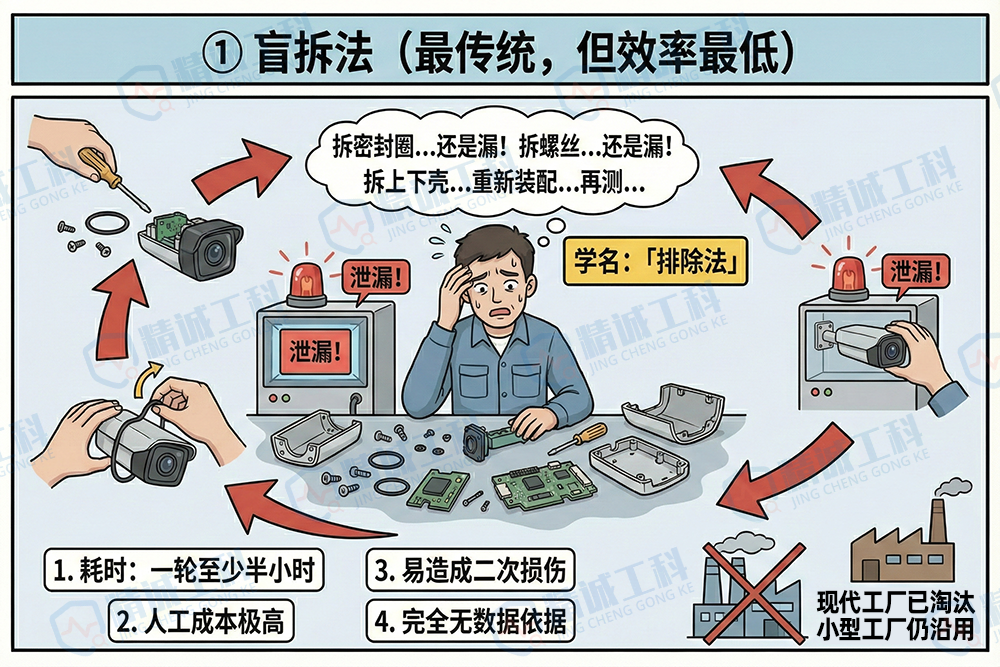

① 盲拆法（最傳統，但效率最低）

最原始的辦法：拆。

拆密封圈，測一次，還是漏。拆螺絲，測一次，還是漏。拆上下殼，拆接口，換膠圈，重新裝配，再測試，再拆，再測試……

這種方法的學名叫「排除法」。

問題顯而易見：

• ? 一個產品拆裝一輪至少半小時
• ? 人工成本極高
• ? 容易二次損傷產品
• ? 完全沒有數據依據

現代工廠基本不用這種方法了。但在很多小型工廠，這依然是主流做法。

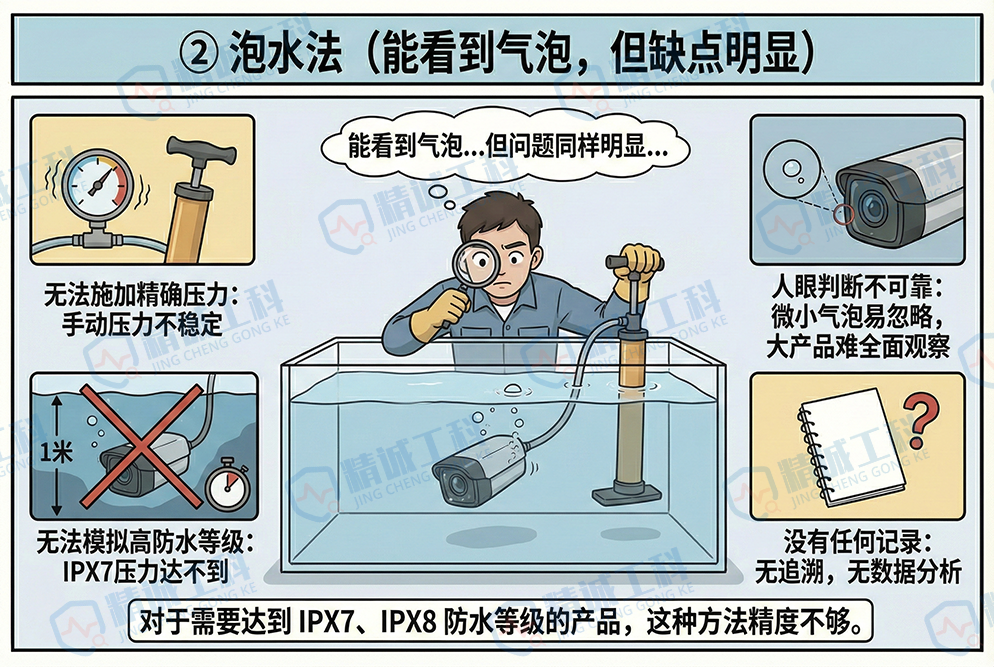

② 泡水法（能看到氣泡，但缺點明顯）

把產品泡進水里，手動充氣，看哪里冒泡。

泡水法看氣泡

這個方法比盲拆進步了一點——至少能看到氣泡。但問題同樣明顯：

無法施加精確壓力：手動充氣的壓力不穩定，漏點可能根本不冒泡。

人眼判斷不可靠：微小的氣泡容易被忽略，大容積產品難以全面觀察。

無法模擬高防水等級：IPX7 要求水下 1 米 30 分鐘不進水，手動泡水根本達不到這個壓力條件。

沒有任何記錄：測完就完了，無法追溯，無法做數據分析。

對于需要達到 IPX7、IPX8 防水等級的產品，這種方法精度不夠。

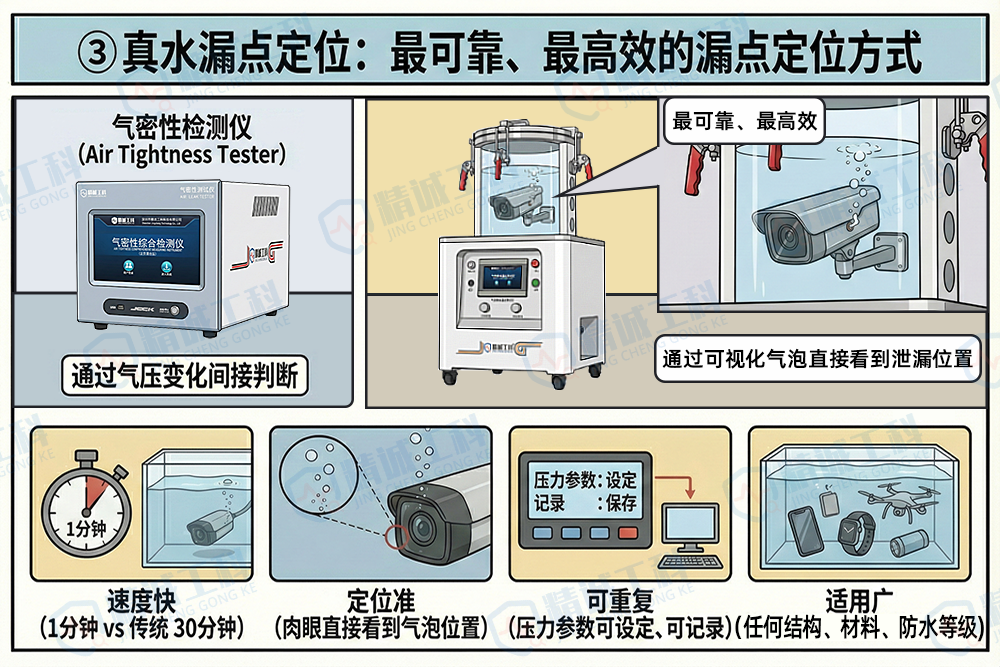

Ⅲ. 工程師最常用的方法：氣密＋真水聯合漏點定位

這是目前被大量工程師采用的方式，說到底，找漏點最直接的辦法就是讓漏點自己現身。

氣密儀判斷泄漏、真水機定位漏點

氣密性檢測儀是通過氣壓變化間接判斷產品是否泄漏，而真水漏點定位是通過可視化氣泡直接看到泄漏位置。這是目前工業界最可靠、最高效的漏點定位方式。

為什么說它可靠？因?yàn)樗邆洌?/p>

• ? 速度快（1 分鐘 vs 傳統方法 30 分鐘）
• ? 定位準（肉眼直接看到氣泡位置）
• ? 可重復（壓力參數可設定、可記錄）
• ? 適用廣（任何結構、任何材質、任何防水等級）

Ⅳ. 如何利用真水漏點測試儀快速找到泄漏位置？

步驟一：把產品放進透明水槽

專業的真水漏點測試儀配備透明觀察容器，產品完全浸入水中。這個設計很關鍵——透明容器讓您能從各個角度觀察氣泡冒出的位置。

步驟二：施加壓力制造壓差

三種方式：

• ?正壓法：向產品內部充氣加壓，氣體從泄漏點外泄產生氣泡，直觀易判
• ?負壓法：抽出產品內部氣體形成負壓，外部空氣向內滲入，微漏檢測更靈敏
• ?混合壓：正負壓同步或交替加載，專為復雜多腔體產品設計，能暴露單一模式無法發現的隱蔽泄漏路徑

壓力值可以根據產品的防水等級設定。IPX7 通常設定在 1 米水深對應的壓力值，IPX8 則更高。

壓差越大，氣泡越明顯。這就是為什么真水測試比手動泡水準確——壓力可控、可重復。

步驟三：觀察氣泡位置

這是整個流程的核心環節。

氣泡從哪里冒出來，漏點就在哪里。而且不同泄漏程度的氣泡表現完全不同：

以USB接口泄漏為例：如果您看到USB口位置持續有細小氣泡緩慢上升，說明這是微漏狀態?？赡苁墙涌谔幍拿芊饽z圈老化，或者焊接點存在微小氣孔。

這種精準定位，是傳統盲拆法根本做不到的。

步驟四：制定針對性修復方案

找到漏點只是第一步，更重要的是根據漏點位置快速分析原因：

USB接口漏→ 檢查膠圈規格、焊接質量、密封膠涂覆是否均勻

殼體接縫漏→ 檢查卡扣壓合力、螺絲扭矩、模具精度

透聲膜位置漏→ 檢查膜片粘合工藝、背膠是否完全貼合

注塑件微裂漏→ 檢查注塑參數、模具磨損情況

電池倉密封圈漏→ 檢查密封圈尺寸、材質、裝配方式

有了精確的漏點位置，修復方案就能一擊即中。

Ⅴ. 為什么真水漏點定位比傳統方法快幾十倍？

傳統的IPX7浸水測試，標準要求是水下1米 深度，浸泡 30 分鐘，然后取出檢查內部是否進水。如果進水了，還得重新分析是哪里漏的。

而精誠工科的氣密真水漏點測試儀，從放入產品到找到漏點，全程不到1分鐘。

這個效率差距是質的飛躍。對于每天需要測試成千上萬個樣品的產線來說，時間就是產能，就是成本。

更重要的是，真水測試不僅快，還準。傳統浸水測試只能告訴你「進水了」，但不知道從哪進的。而真水測試直接看到氣泡，漏點一目了然。

Ⅵ. 為什么精誠工科的真水漏點儀被廣泛采用？

在防水檢測領域，精誠工科的真水漏點測試儀被大量工程師采用，原因很簡單：

支持全等級防水測試：IPX5、IPX6、IPX7、IPX8甚至IPX9K（高壓水槍沖擊測試）都能覆蓋。

正壓負壓靈活切換：既可以充氣測試，也可以抽真空測試，適應不同產品結構。

應用范圍廣：適用于不同形狀、不同尺寸的產品，確保測試穩定性。

無損檢測：不會對產品造成二次損傷，測試后產品依然可以正常使用或繼續改進。

數據可追溯：測試壓力、時間、結果都有記錄，便于質量分析和工藝改進。

這些特性讓真水漏點測試儀不僅適用于質檢環節，也適用于研發階段的工藝驗證。

總結

當產品氣密 NG 時，用真水漏點測試儀看氣泡，是最快、最準、最工程化的漏點定位方式。

優點包括：

• ?1分鐘找到漏點，而不是30分鐘猜測
• ?可視化氣泡，而不是靠經驗判斷
• ?精確施壓，而不是手動充氣
• ?數據可追溯，而不是憑記憶描述
• ?適用任何結構，而不是只能測簡單產品

對于需要達到 IPX7、IPX8 防水等級的消費電子、汽車零部件、醫療器械、戶外設備等產品，真水漏點測試已經成為質量體系中不可或缺的一環。

如果您的產線正在為漏點定位困擾，如果您的產品需要達到高防水等級，深圳市精誠工科科技有限公司成的專業團隊可以提供定制化的測試方案和技術支持。
