實驗名稱：陣列渦流檢測技術研究

實驗原理：渦流檢測基于在電磁感應原理，僅適合用于導電材料的檢測。其檢測原理是:載有交變電流的檢測線圈靠近工件時，在工件中會感生出渦流，此渦流形成的同時也會形成一個同線圈磁場反向作用的磁場，這個磁場會導致檢測線圈的阻抗發生改變，從而可以通過線圈阻抗的變化判斷導體有無缺陷等信息。

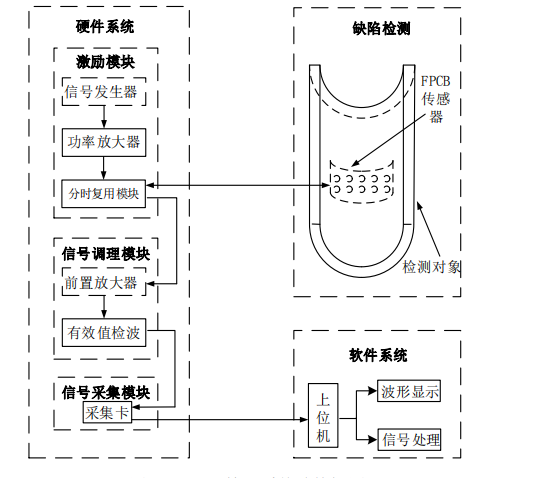

實驗中為驗證探頭的檢測能力，通過組建的渦流檢測系統對一塊鋼板進行檢測，在鋼板上加工一個盲孔。實驗搭配寬帶功率放大器，設置電壓峰峰值為5Vpp、頻率為600kHz的激勵正弦信號，用探頭中的三個檢測通道對盲孔進行檢測，通過有效值檢波模塊提取線圈感應電壓的幅值，檢測觀察信號的變化情況。

寬帶放大器推薦：ATA-1220E

圖：ATA-1220E寬帶放大器指標參數

西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測試儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
