在伺服電機、機械臂關節、精密數控機床等場景中，工程師會面臨一個難題：傳統同軸角度檢測方案要求芯片與旋轉軸嚴格對齊，不僅機械設計復雜、裝配精度要求苛刻，且占用空間，導致線纜外漏磨損、維護成本高。而麥歌恩（現屬納芯微）推出的 MT6728解碼芯片，以“離軸檢測+21位高分辨率+自校準”為核心動力，成為國產離軸芯片標桿產品，無需同軸對齊即可實現精準位置反饋，為高端運動控制注入靈活高效的核心動力。

一、功能解析：離軸解碼

MT6728是一顆接收外部輸入的正、余弦信號，對其進行角度解碼計算并提供豐富的角度信號輸出的解碼細分芯片，可實現離軸(Off-Axis）0~360°絕對角度檢測。其工作流程大致可分為四步：

1、與旋轉軸同步轉動的多磁對極碼盤產生周期性磁場變化，使得外接的MR感應元件輸出差分正、余弦信號（SIN-P/N、COS-P/N）。

2、芯片會接受信號并通過內部模擬前端電路放大和濾波，再送入模數轉換器（ADC）中經數字量化。

3、數字量化后，信號會進入數字信號處理單元（DSP）中進行補償、校準和求解角度的運算。

4、經芯片計算得到的絕對值數字量角度數據可經SPI或PWM輸出接口輸出，也可進一步信號處理將絕對角度合成增量ABZ、UVW輸出，其中外部輸入的差分Z信號被用來和內部Z信號（由正、余弦信號計算出的）同步后，得到用戶想要的零位Z輸出。

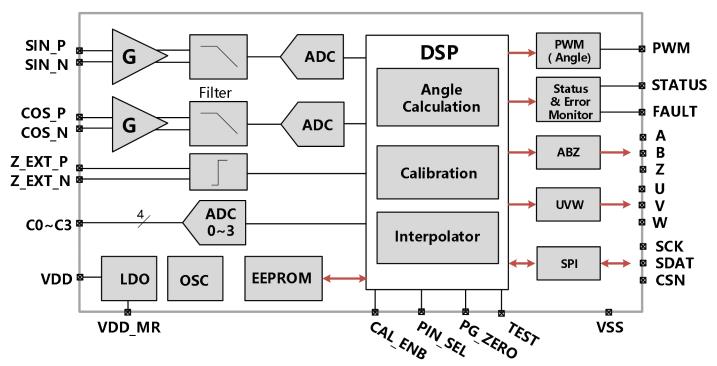

功能框圖

二、核心優勢：離軸+自校準

1、離軸檢測：打破同軸束縛，簡化機械設計

MT6728的核心突破在于支持離軸安裝，徹底擺脫傳統同軸方案的嚴苛要求。

安裝靈活：芯片無需與旋轉軸中心對齊，僅需在多磁對極碼盤的徑向感應范圍內安裝，兼容 0.5~2mm的離軸距離；

抗干擾強：可耐受電機軸運行中的輕微徑向抖動（只要在感應范圍內），無需高精度機械定位，裝配精度要求可從“微米級”降至“毫米級”；

支持中空走線：離軸安裝不遮擋旋轉軸中心，線纜可從軸內穿過，避免外漏磨損，延長設備使用壽命（尤其適配機器人關節、精密電機）。

2、雙模式自校準：補償精度，簡化調試

MT6728的核心優勢是提供了兩種自校準模式，一種用戶端簡潔自校準模式，一種是勻速自校準模式，無需和芯片進行數據交互、無需參考源，即可補償由安裝偏差帶來的正、余弦輸入信號的失調、幅度誤差以及相位誤差。

簡潔模式需讓輸入信號在40~3000周期/分鐘區間內，保持16個周期（無需勻速），校準后積分非線性（INL）為±0.2°。勻速自校準則需通過配置寄存器“AUTO_CAL_MODE”的值（0×4）使芯片處于勻速自校準模式（出廠默認配置為簡潔自校準模式），確保按角度輸出增加的方向勻速運行；磁環勻速運動起來后，可通過配置“AUTO_CAL_FREQ”寄存器，來選擇合適的轉速區間，INL可進一步補償至0.1°。

實操步驟為：

前期準備：固定好芯片和磁環/磁柵尺的相對位置，確保輸入信號幅度合規（STATUS引腳PWM占空比≤33%）；

啟動校準：拉低CAL-ENB引腳，或?qū)⒓拇嫫鳌癝OFT-AUTOCAL”寫1；

狀態判斷：通過STATUS引腳PWM占空比（50%=校準中、>99%=成功、25%=失?。?，或“CAL_STATE寄存器”（0x1=校準中、0x3=成功；0x2=失?。┐_認；

校準結束：成功，芯片會自動保存校準參數，等待500ms后，再將CAL-ENB引腳拉高，或?qū)ⅰ癝OFT-AUTOCAL”寄存器寫0，以退出自校準模式；若校準失敗要再次校準，需給MT6728重新上電。

三、硬核性能，多接口兼容

MT6728雖將便捷性置于首位，但從未在性能上做出妥協：

可處理高達32KHz的差分正余弦信號，ABZ輸出最大頻率可達4MHz；

通過先進的插補算法，可輸出分辨率高達21位（2097152步/圈）的絕對角度值；

3.3V至5V的寬電壓范圍和-40℃至125℃的寬工溫，使其能適配多種工作環境；

響應速度上，系統延遲僅為2us（勻速情況下），上電準備時間僅32ms；

ESD防護達VHBM=±4kV、VCDM=±1kV，防閂鎖能力±100mA，差分非線性（DNL）僅±0.02°，輸出瞬態噪聲低至0.01°rms，高抗擾能力、高可靠性。

同時，MT6782提供多種輸出接口選項，包括支持在1~16384脈沖/周期范圍內任意整數用戶可編程的ABZ增量編碼信號；1~63對極/周期，任意整數對極用戶可編程的UVW換相信號；12位的PWM脈沖寬度調制和3線SPI串行接口。這些靈活的接口設計使MT6728能夠無縫對接各種主流控制器和驅動器，進一步降低系統集成難度。無論是伺服系統、機械臂關節還是精密轉臺，都能找到適合的連接方案。

核心參數表

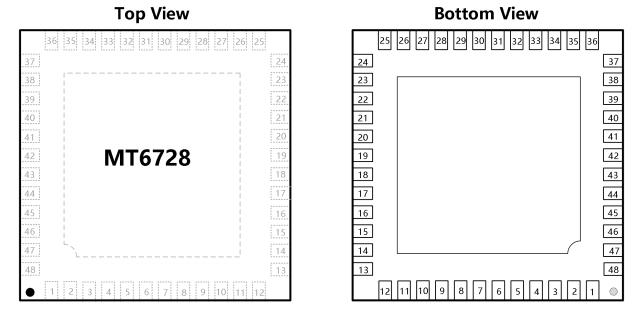

封裝外觀圖

四、價值躍升：全局成本優化

從實用角度看，采用MT6728離軸檢測方案，帶來的不僅僅是性能和效率的提升，它實現了從研發到生產、維護的全鏈路成本優化。

1、降低BOM與設計成本：芯片中高度集成低壓差穩壓模塊（LDO）、時鐘振蕩器（OSC）、電可擦除可編程存儲器（EEPROM）等模塊和信號調理電路，省去外部運算放大器、存儲芯片等，PCB面積縮減30%以上；離軸設計簡化機械結構，減少高精度加工成本。

2、壓縮生產與調試成本：簡便的自校準流程僅需16個周期，大幅縮短了生產線節拍，提升生產效率；離軸安裝降低裝配難度，減少返工率。

3、減少售后與維護成本：寬溫、抗干擾，其出色的環境適應性降低現場故障率，且支持外部電阻串ADC輸入配置，上電自動識別參數，維護時可快速完成校準；中空走線，避免線路外漏，延長設備使用壽命。

4、加速研發與上市周期：工程師無需投入大量精力調試底層傳感器，可聚焦系統創新與功能開發，同時多接口兼容特性減少適配工作量。

五、應用廣闊：離軸適配多領域

憑借其高精度、高可靠性和離軸檢測特性，MT6728可成為眾多高端制造領域的理想選擇。

工業機器人關節：支持中空走線保護線纜，自校準功能抵消關節裝配偏差，21位精度滿足高精度需求，為協作機器人、SCARA機器人提供穩定可靠的核心位置反饋，國產方案使復雜關節位置的精確控制變得更可靠和經濟。

高性能伺服驅動系統：離軸安裝適配電機結構，21位高分辨率實現精準的電流矢量控制與位置環控制。

精密數控機床與加工中心：確保主軸定向、刀庫定位等關鍵動作的準確性，滿足高精度加工需求；離軸設計，提供了更優的解決方案。

自動化測量設備：如光學檢測、半導體對準等需要納米級運動控制的場景，自校準+離軸檢測兼顧精度與安裝靈活性。

六、結語：國產硬核芯

麥歌恩（現屬納芯微）將多年磁性感應技術與離軸檢測需求深度結合，使MT6728成為國產離軸檢測優選方案。其以“離軸檢測+21位高分辨率+自校準+多接口兼容”的核心優勢，解決了傳統方案“調試難、成本高、穩定性差”的痛點，賦能高端運動控制靈活、精準位置反饋。

從伺服驅動到工業機器人，從數控機床到自動化測量，MT6728正以國產芯片的硬核實力，為高端運動控制注入精準、可靠、高效的核心動力。如需了解更多有關MT6728的信息或申請樣品，可聯系官方授權代理商：sales@chiplinkstech.com（郵箱），官網：https://www.chiplinkstech.com/，微信公眾號：智聯微-電機控制芯片，提供選型服務和技術支持。
