在電子設計中，選擇一款合適的觸摸檢測芯片至關重要。TTP233H-BA6作為一款單鍵觸摸板檢測器IC，以其低功耗、寬工作電壓和穩定的檢測性能，在消費電子領域得到了廣泛應用。然而，要想充分發揮其性能，在使用過程中需要注意以下幾個關鍵細節。

一、靈敏度調節需精準

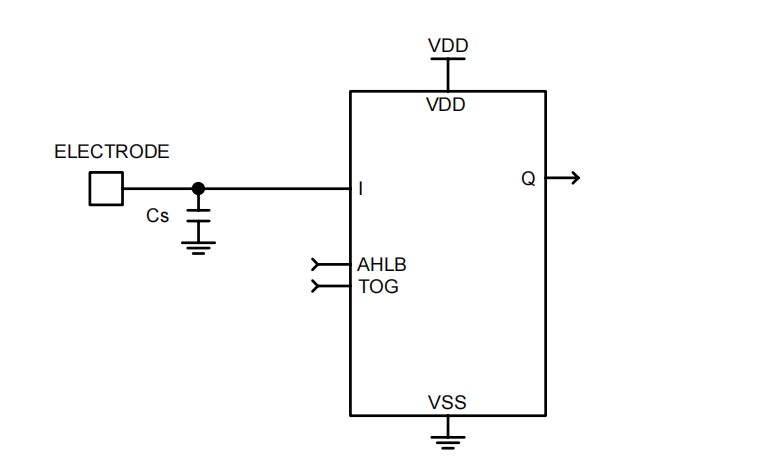

TTP233H-BA6的靈敏度可通過電極尺寸、面板厚度和外部電容Cs進行精細調節。電極尺寸越大，靈敏度越高，但需控制在有效范圍內；面板越薄，靈敏度同樣提升，但也需注意不要超過最大厚度限制。此外，通過調整外部電容Cs的值（1~50pF），可以在不改變硬件設計的情況下，靈活調整靈敏度，以適應不同的應用場景。

二、輸出模式選擇要恰當

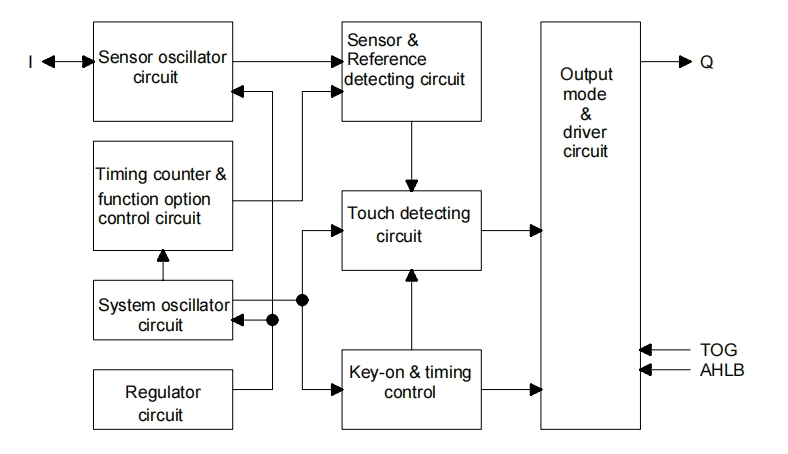

TTP233H-BA6提供了直接輸出和切換輸出兩種模式，通過TOG引腳進行選擇。同時，Q引腳作為CMOS輸出，其電平有效狀態（高電平或低電平）也可通過AHLB引腳進行配置。在選擇輸出模式時，需根據實際應用需求進行恰當配置，以確保信號能夠正確傳輸和處理。

三、低功耗模式需充分利用

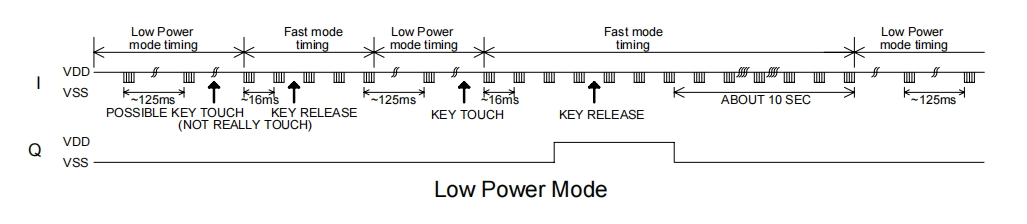

為了降低功耗，TTP233H-BA6設計了低功耗模式。在低功耗模式下，芯片的工作電流可降至1.5uA（典型值）。當檢測到按鍵觸摸時，芯片會自動切換到快速模式，以提供更快的響應速度。觸摸釋放后，芯片會保持約10秒后再返回低功耗模式。因此，在設計電路時，應充分利用這一特性，以延長產品的續航時間。

四、電氣特性參數需嚴格遵守

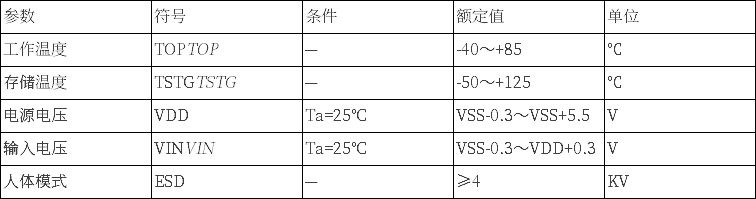

TTP233H-BA6的工作電壓范圍為2.4V~5.5V，輸入電壓范圍為VSS-0.3V~VDD+0.3V。在PCB設計時，需確保電源電壓穩定，并避免輸入電壓超出這一范圍，以免損壞芯片或影響其性能。此外，還需注意芯片的工作溫度范圍（-40℃~+85℃），以確保在各種環境下都能穩定工作。

五、 PCB設計需注重細節

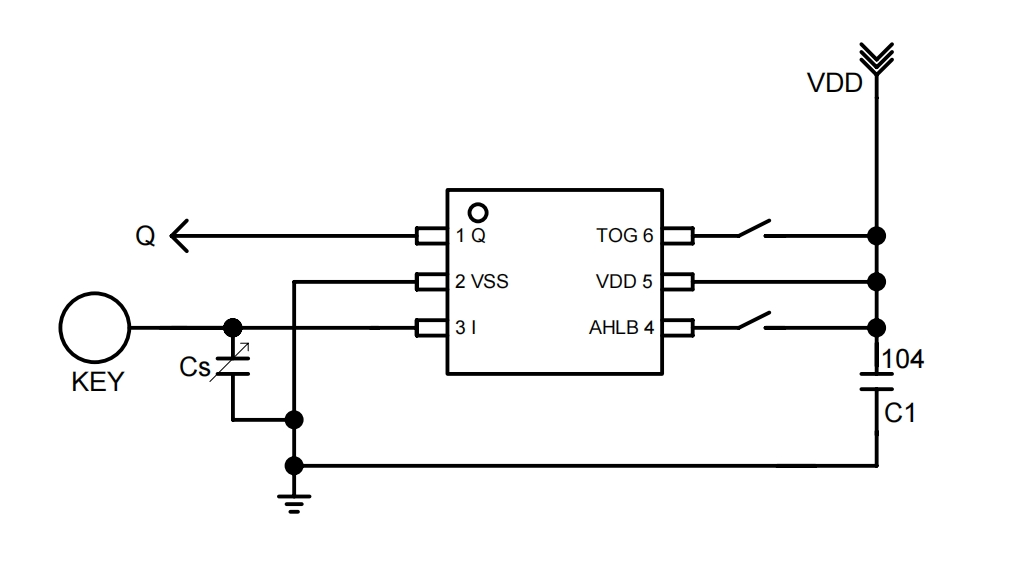

在PCB設計過程中，有幾個細節需要特別注意。首先，觸摸板到IC引腳的線路應盡可能短，且避免與其他線路平行或交叉，以減少干擾。其次，電源必須穩定，避免電壓漂移或快速波動導致靈敏度異?；蛘`檢。此外，面板上的覆蓋材料不得包含金屬或電子元件，以免影響觸摸檢測效果。最后，必須在VDD和VSS之間使用去耦電容C1，并確保其靠近芯片的VDD和VSS引腳，以濾除電源噪聲

六、封裝類型需匹配

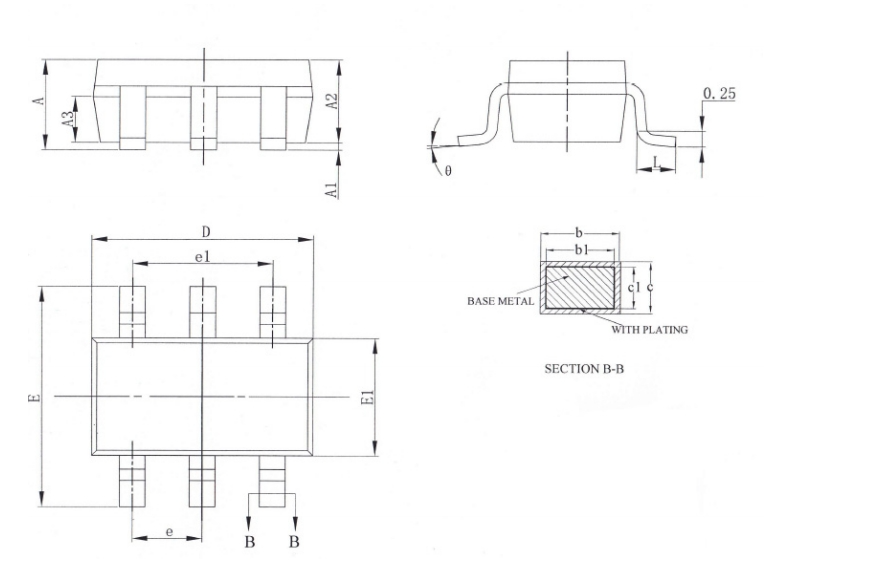

TTP233H-BA6采用SOT23-6L封裝，這一封裝類型在PCB布局和焊接過程中需特別注意。在設計PCB時，需確保芯片的引腳間距和封裝尺寸與PCB上的焊盤相匹配，以避免焊接不良或短路等問題。同時，在焊接過程中，需控制好焊接溫度和時間，以免損壞芯片或影響其性能。

總之，要想充分發揮TTP233H-BA6的性能優勢，在使用過程中需注意以上六個細節。通過精準調節靈敏度、恰當選擇輸出模式、充分利用低功耗模式、嚴格遵守電氣特性參數、注重PCB設計細節以及匹配封裝類型，可以確保芯片在各種應用場景下都能穩定可靠地工作,如有產品需求歡迎聯系我們卓聯微團隊！
