在短距離光通信領域，光模塊封裝工藝直接影響產品性能、成本及應用場景適配性。COB 封裝（Chip On Board，板上芯片封裝）與同軸工藝作為兩種主流技術，在結構設計、性能表現等方面存在顯著差異。本文將從核心維度解析二者區別，助力行業選型決策。

1. 結構設計差異

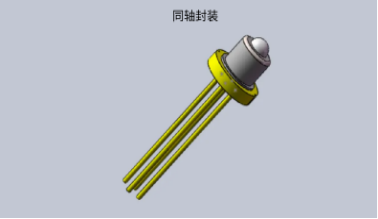

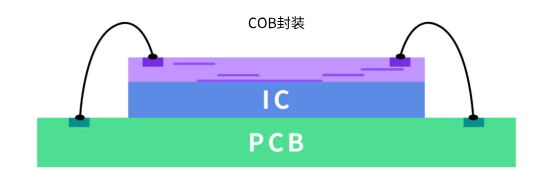

結構設計是二者最直觀的差異。COB 封裝采用將光芯片、驅動芯片直接貼裝在 PCB 板上的方式，通過金線耦合實現電信號互聯，無需額外封裝基座，整體結構緊湊。而同軸工藝則以同軸連接器為核心，光器件被封裝在金屬或陶瓷基座內，通過同軸電纜傳輸信號，結構更偏向模塊化組裝，具備獨立的信號傳輸通道。

2. 性能表現對比

性能表現上，二者各有側重。COB 封裝因芯片直接貼裝，信號路徑短，插入損耗更低（通常比同軸工藝低 0.3-0.5dB），且散熱效率更優，適合高頻、高功率短距離傳輸場景（如 100G/200G 數據中心互聯）。同軸工藝則憑借同軸結構的屏蔽性，抗電磁干擾能力更強，信號穩定性突出，在復雜電磁環境下（如工業控制場景）更具優勢，但傳輸距離較短時，性能優勢難以充分發揮。

3. 成本與量產效率

成本與量產效率差異明顯。COB 封裝簡化了組裝流程，減少了基座、連接器等零部件使用，物料成本降低約 15%-25%，且適合大規模自動化生產，量產效率更高。同軸工藝涉及精密零部件組裝，對生產精度要求更高，物料及人工成本偏高，更適用于小批量、定制化需求場景。

4. 應用場景適配

應用場景適配性不同。COB 封裝憑借高性價比、高集成度，成為數據中心、云計算等大規模短距離互聯場景的首選；而同軸工藝因穩定性強、抗干擾性好，更廣泛應用于工業光通信、車載光模塊等對環境適應性要求嚴苛的短距離傳輸場景。

5. 選型決策總結

綜上，短距離光模塊 COB 封裝與同軸工藝的區別集中在結構、性能、成本及應用場景四大維度。選型時需結合實際需求，若追求高性價比與量產效率，優先選擇 COB 封裝；若側重抗干擾性與環境適應性，同軸工藝更具優勢。
